繊維の単位: | ITU G.652.D、ITU G.657.A1/2 | 堅い緩衝繊維: | 900μmの堅い緩衝か容易なストリップ |
---|---|---|---|
インターフェース: | APCおよびUPC | コネクター: | SC、LC、ST、FCおよびE2000 |
ジャケット: | PVCまたはLSZH | 色: | IEC 60304による12色 |
パッケージ: | 1つのPC/Plastic袋、PCS/Carton | ||
ハイライト: | ポリ塩化ビニールの繊維光学のピグテール,単モード繊維光学のピグテール,APCの繊維光学のピグテール |

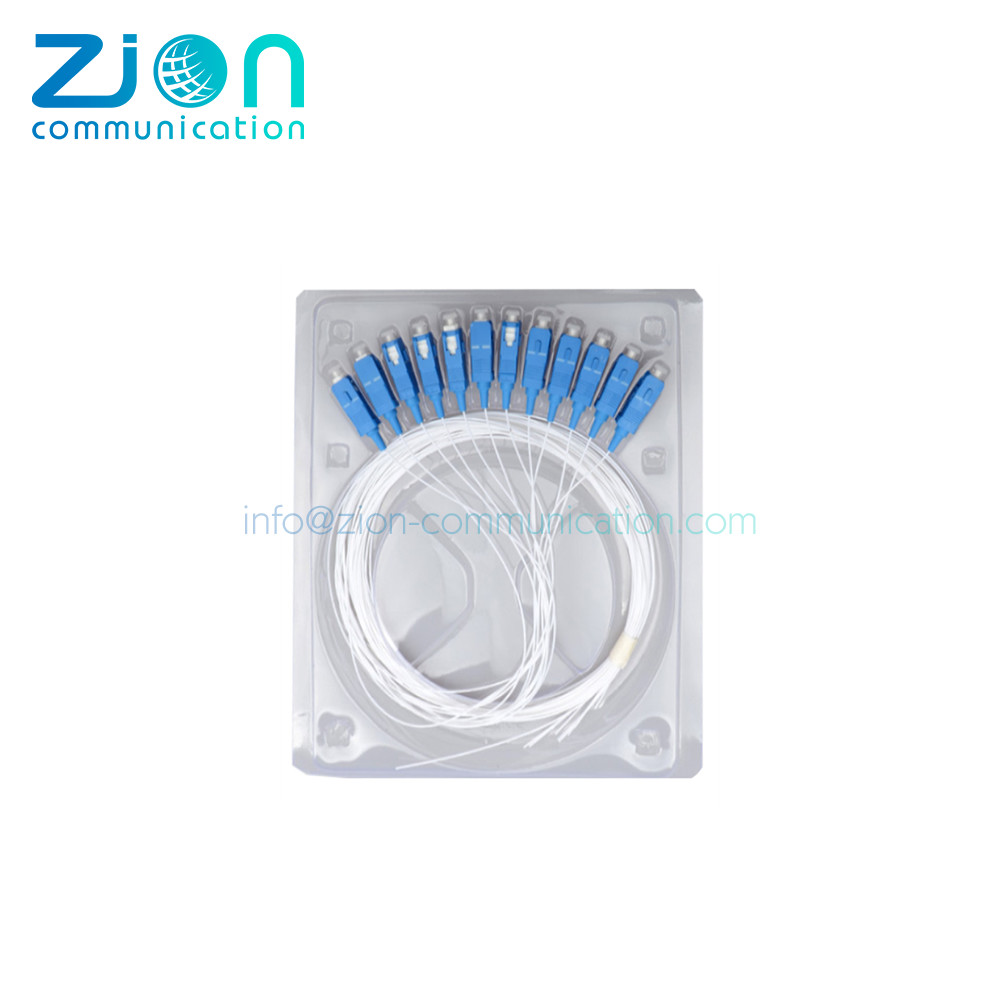

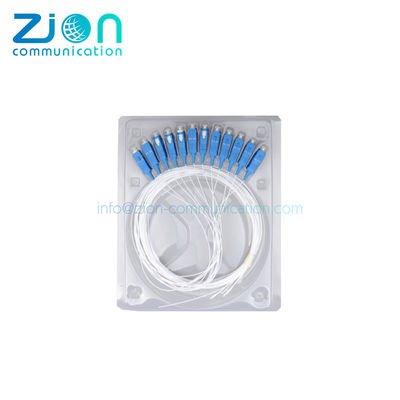

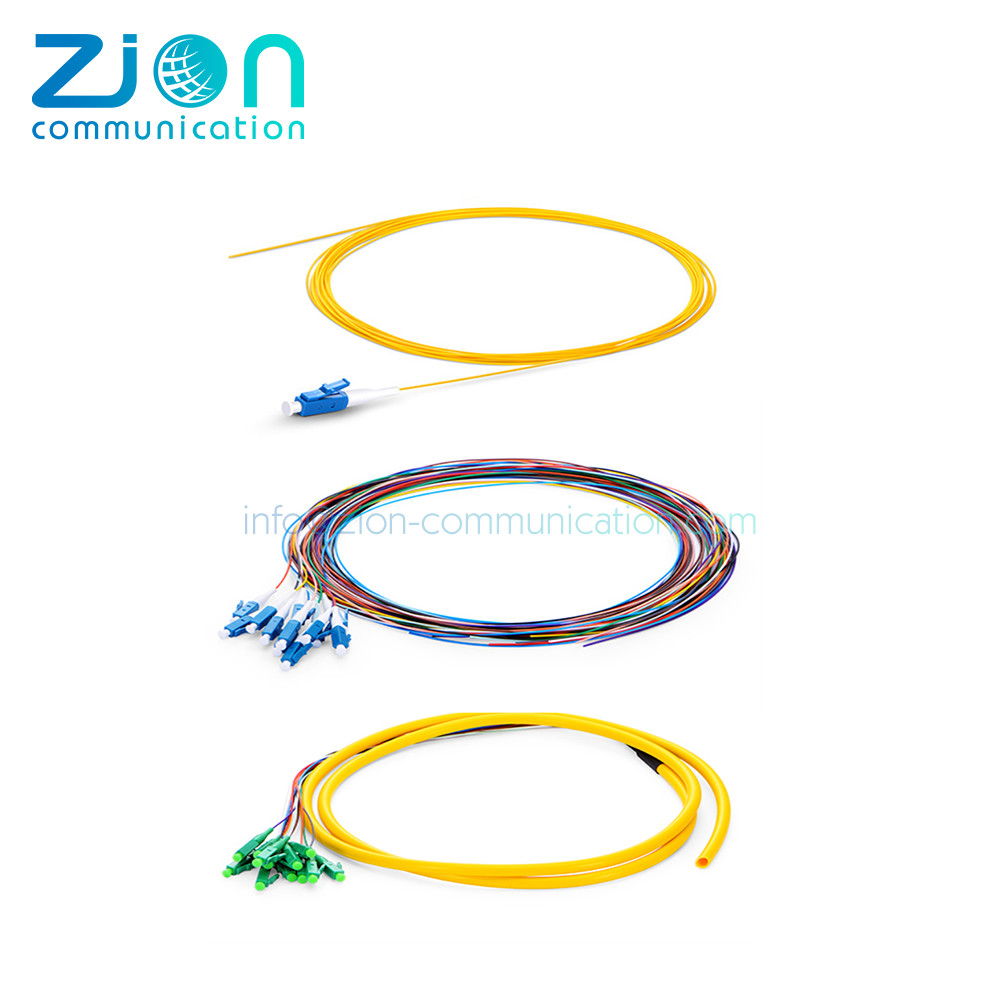

9/125の(単モード)光ファイバーのピグテール | ||||||||
特徴: | ||||||||
✔ SC、LC、ST、FCおよびE2000コネクター
|
||||||||
適用: | ||||||||
✔ Telcomおよびデータ通信の適用
|
||||||||
コネクターの指定: | ||||||||
光学性能 | 単モード | 一致 | ||||||
最高/マスターIL (受諾) | 0.25 dB | IEC 61300-3-4 | ||||||
Ave/マスター | 0.18 dB | IEC 61300-3-4 | ||||||
Ave/任意 | 0.18 dB | IEC 61300-3-34 | ||||||
リターン・ロスUPC/APC | 50/60 dB | IEC 61300-3-6 | ||||||
繊維の指定: | ||||||||
特徴 | ||||||||
減少(dBの)/km | 0.38 @ 1310nm/0.25 @ 1550nm | |||||||
色彩分散(ps/nm X km) 3.00 @ 1310nm/18.0の@ 1550nm | ||||||||
分極モード分散(ps/√km) ≤ 0.2 | ||||||||
ケーブルの指定: | ||||||||
特徴 | 単位 | 単信 | ||||||
最高の抗張負荷 | N | 6 | ||||||
わずかな緩衝Diamete | μm | 900+50 | ||||||
クラッシュ(n) | N/100mm | 500 | ||||||
実用温度(˚C) | -20から60 | |||||||
部品番号の発電機: | ||||||||
SC APC SX OS2 1 YE 1 ①② ③ ④ ⑤の⑥ ⑦ |
||||||||
コネクター | ポーランド タイプ |
ケーブル タイプ |
モード | ジャケット タイプ |
ジャケット 色 |
長さ | ||
SC LC ST FC D4 E2000 MU |
UPC APC |
SX=Simplex DX=Duplex |
OS1 OS2 OM1 OM2 OM3 OM4 OM5 |
0=Unjacketed 1=PVC 2=LSZH 3=OFNP 4=OFNR 5=PE 6=TPU |
YE=Yellow BL=Blue GN=Green OR=Orange GY=Grey PU=Purple AQ=Aqua |
0=0.5m 1=1m 2=2m 3=3m ···· |
||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
