繊維の単位: | OS1/OS2、9/125 | 堅い緩衝繊維: | 900μmの堅い緩衝 |
---|---|---|---|
コネクター: | SC、LC、ST、FC、MUおよびE2000 | ジャケット: | LSZH |
色: | オレンジ | パッケージ: | 1つのPC/Plastic袋、PCS/Carton |
ハイライト: | 9/125μM繊維のパッチ・コード,単信繊維のパッチ・コード,OS1/OS2繊維光学のパッチ・コード |

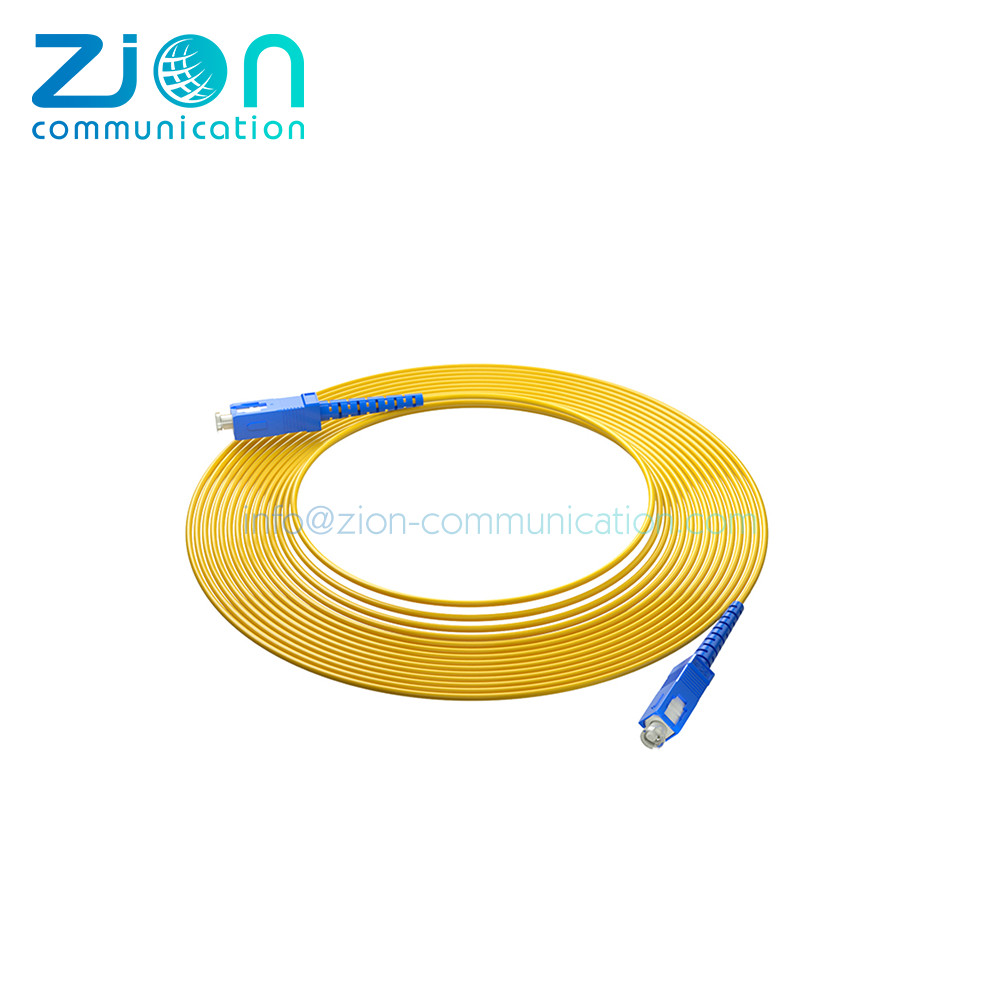

9/125の(OS1-OS2)光ファイバーのパッチ・コード | ||||||||
特徴: | ||||||||
✔ SC、LC、ST、FC、MUおよびE2000コネクター 利用できるまた✔の装甲選択
|
||||||||
適用: | ||||||||
✔ CATV/ビデオ ✔のデータ センタ-サポート高速多チャネルのビデオ、データおよび声
|
||||||||
コネクターの指定: | ||||||||
光学性能 | 単モード | 一致 | ||||||
最高/マスターIL (受諾) | 0.25 dB | IEC 61300-3-4 | ||||||
Ave/マスター | 0.18 dB | IEC 61300-3-4 | ||||||
Ave/任意 | 0.18 dB | IEC 61300-3-34 | ||||||
リターン・ロスUPC/APC | 55/65 dB | IEC 61300-3-6 | ||||||
繊維の指定: | ||||||||
特徴 | ||||||||
減少(dBの)/km | 0.38 @ 1310nm/0.25 @ 1550nm | |||||||
色彩分散(ps/nm X km) | 3.00 @ 1310nm/18.0の@ 1550nm | |||||||
ケーブルの指定: | ||||||||
特徴 | 単信 | 二重 | ||||||
ケーブル材料 | LSZH | LSZH | ||||||
強さメンバー | Aramid | Aramid | ||||||
クラッシュ(n) | 1000 | 1000 | ||||||
実用温度(˚C) | -20から60 | -20から60 | ||||||
火の指定 | IEC 60332-1 | |||||||
部品番号の発電機: | ||||||||
SC SC UPC SX OS1 1 1 YE 0 ①② ③ ④ ⑤ ⑥の⑦の⑧の⑨ |
||||||||
コネクター 端A |
コネクター 端B |
ポーランド タイプ |
ケーブル タイプ | モード | ケーブル 直径 |
ジャケット タイプ |
ジャケット 色 |
長さ |
SC LC ST FC D4 E2000 MU |
SC LC ST FC D4 E2000 MU |
UPC APC |
SX=Simplex DX=Duplex A=Armoured W=Water-proff B=Break-out R=Rbbon B=Bundle |
OS1 OS2 OM1 OM2 OM3 OM4 OM5 |
1=0.9mm 2=2.0mm 3=3.0mm |
1=PVC 2=LSZH 3=OFNP 4=OFNR 5=PE 6=TPU |
YE=Yellow BL=Blue GN=Green OR=Orange GY=Grey PU=Purple AQ=Aqua |
0=0.5m 1=1m 2=2m 3=3m ···· |
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ |
ケーブルで通信する下部組織
