繊維: | G.652.D、G.655、50/125um、62.5/125um | 中央強さメンバー: | GFRP |
---|---|---|---|
緩い管: | 熱可塑性 | 波形の鋼鉄装甲: | PSP |
ジャケット: | PE | メッセンジャー: | 座礁させた鋼線 |
パッケージ: | 木のスプール、Φ280*280mm | ||
ハイライト: | 空気の設置繊維光学図8,装甲繊維光学図8 |

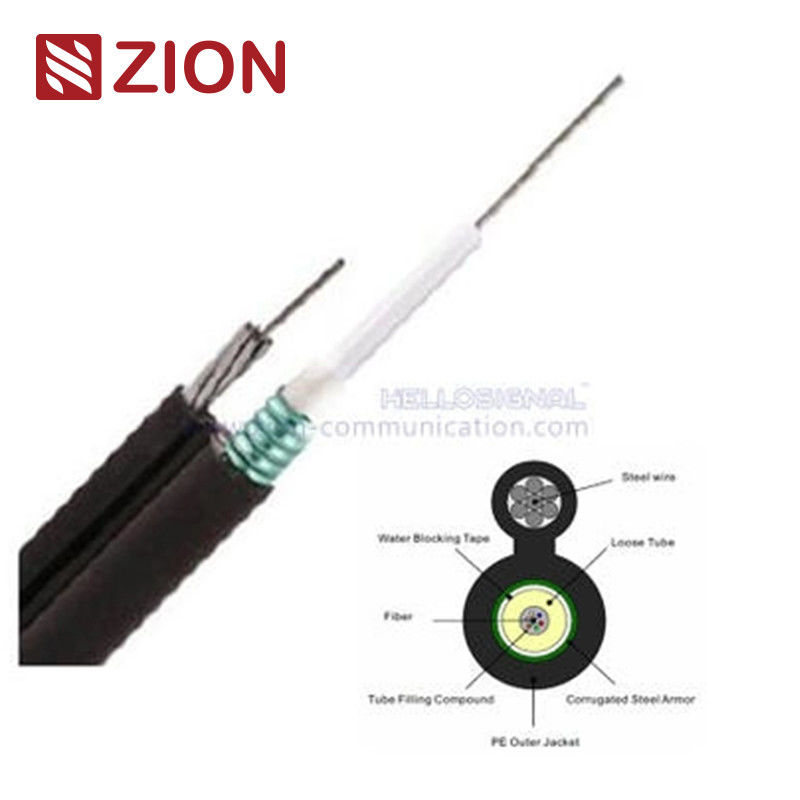

GYXTC8S PSPの装甲単管の空気の設置図8自己支持の光ケーブル
GYXTC8S PSPの装甲単管の空気の設置光ファイバーケーブル |
|||||||||||||||||||||||||
適用: | |||||||||||||||||||||||||
よい機械および環境パフォーマンス。 | |||||||||||||||||||||||||
小型および軽量、取付けのために容易。 | |||||||||||||||||||||||||
Self-supporting空気の取付け。 | |||||||||||||||||||||||||
特徴: | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
減少 | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
@1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
帯域幅 | @850nm | - | - | ≥500 MHz·km | ≥200 MHz·km | ||||||||||||||||||||
@1300nm | - | - | ≥1000 MHz·km | ≥600 MHz·km | |||||||||||||||||||||
分極 モード 分散 |
lndividual繊維 | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
設計リンク価値 (M=20、Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
技術的なデータ: | |||||||||||||||||||||||||
項目 | 目次 | 価値 | |||||||||||||||||||||||
繊維の計算 | 2 | 4 | 6 | 12 | 18 | 24 | |||||||||||||||||||
緩い管 | 外の直径(mm) | 3.0 | 3.0 | 3.0 | 3.0 | 3.2 | 3.2 | ||||||||||||||||||
鋼線 | 材料 | 電流を通された鋼線 | |||||||||||||||||||||||
直径(mm) | 7*1.2 | ||||||||||||||||||||||||
外装 | 厚さ(mm) | 体言:0.8 | |||||||||||||||||||||||
ケーブルの直径(mm)およそ。 | 6.3*15.0mm | ||||||||||||||||||||||||
ケーブルの重量(kg/km)およそ。 | 125KG | ||||||||||||||||||||||||
実用温度範囲(℃) | -40~+70 | ||||||||||||||||||||||||
引張強さの言葉(N) | 7000 | ||||||||||||||||||||||||
クラッシュのresistanoe (N/100mm) | 1500 | ||||||||||||||||||||||||
繊維および管の色の整理は色同一証明のテーブルで指定される。 | |||||||||||||||||||||||||
他の構造および繊維の計算は顧客の要求に従ってまた利用できる。 |
