| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| モデル番号: | PLCのディバイダー |
| 最小注文数量: | 20pcs |
| パッケージの詳細: | 10 PC/ポリ袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 限界無し |
| 作動の波長（nm）: | 1260~1650nm | 繊維の長さ: | 1mか1.5mまたは要求される |
|---|---|---|---|
| 帯域幅（nm）: | 20Nm | 実用温度（℃）: | -40 | 85 |
| コネクターのタイプ: | SC/APC、SC/UPC、LC FC ST | ||
| ハイライト: | 繊維光学のディバイダー,plcの光学ディバイダー |
||
| 入力及び出力 | 1×8 PLCのディバイダー | ||||||||
| 構成タイプ | 1×8 | ||||||||
| 作動の波長（nm） | 1260~1650nm | ||||||||
| 繊維の長さ | 1mか1.5mまたは要求される | ||||||||
| 帯域幅（nm） | 20nm | ||||||||
| パッケージ様式 | Blockless | ||||||||
| 繊維のタイプ | 単モードG657A1かG652D | ||||||||
| 繊維の直径 | 0.9mm | ||||||||
| 分極の依存した損失（≤） dB | 0.3 | ||||||||
| 波長の依存した損失（≤） dB | 0.3 | ||||||||
| 典型的な挿入損失（≤） dB | 10.2 | ||||||||
| 挿入損失（≤） dB | 10.7 | ||||||||
| 損失の均等性（≤） dB | 0.8 | ||||||||
| 実用温度（℃） | -40 | 85 | ||||||||
| 保管温度（℃） | -40 | 85 | ||||||||
| 密封のパッケージ次元（mm） | 50*4*4 | ||||||||
| Blocklessのシーリング パッケージ次元（mm） | 60*7*4 | ||||||||
| コネクターのタイプ | SC/APC、SC/UPC、LC FC ST | ||||||||
| ブランド | HELLOSIGNAL®かOEM | ||||||||
| 受渡し時間 | 普通25日は後沈殿物を受け取った。 | ||||||||
| MOQ | 20pcs | ||||||||

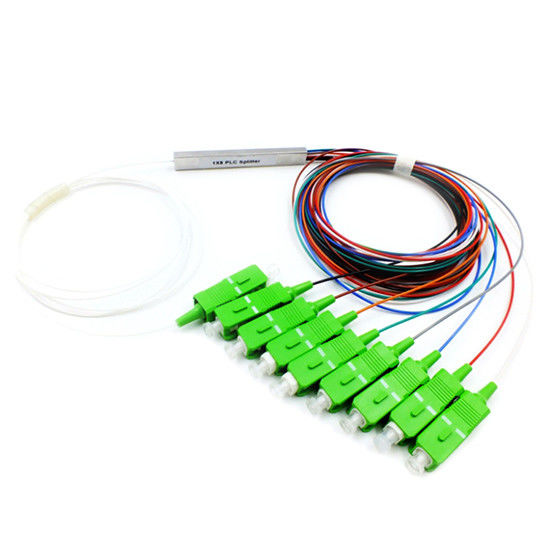

1×8繊維PLCのディバイダーの単一モードのBlockless PLCの繊維光学のカプラーはかなりサイズおよびコストを削減するために単一の破片に多数機能を統合できる。それはPONネットワークで広く利用されている光シグナル力管理を実現するために。次の図は1X8に繊維光学のスプライスの閉鎖を通してGPON OLTおよびONTと相互に連結されるblockless PLC繊維のディバイダーを示す。
PLC （平面の光波回路）のディバイダーは1つの入力繊維からの多数の出力繊維への割れた比率の単一モードのディバイダーである。1つの入力が付いているこの1×8繊維PLCのディバイダーおよび入力波長にもかかわらずすべての繊維を渡る割れた比率の8つの出力繊維。PLCのディバイダーは900µmの緩い管の単モード繊維と利用でき、終えられるまたはあなたの必要性によって未終了。Unconnectorized PLCのディバイダーは容易な接続するか、またはconnectorizationのためのコネクター無しに来る。コネクタ付PLCのディバイダーは繊維光学のコネクターのあなたの選択と利用できる:LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC。
| 変数 | 1つのx N PLCのディバイダー;2つのx N PLCのディバイダー | ||||||||
| 変数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| 作動の波長（mm） | 1260~1650 | ||||||||
| 繊維のタイプ | G657A1またはカスタマイズされる | ||||||||
| 挿入損失（dB） （P/Sの等級） |
1つのx N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
| 2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
| 損失の均等性（dB） | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
| PDL （dB） | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
| リターン・ロス（dB） | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| 指向性（dB） | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| 波長の依存した損失（dB） | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
| 繊維の長さ（m） | 1mまたはカスタマイズされる | ||||||||
| 一定温度（- 20~+80°C） | < 0=""> | ||||||||
| 実用温度（°C） | – 20~+80 | ||||||||
| 保管温度（°C） | – 40~+80 | ||||||||
| 最高に力の渡すこと（MW） | 500.0 | ||||||||
| 通知:上記の指定はコネクターなしに装置のためである。コネクターごとの付加的な0.2dB損失を加えなさい。 | |||||||||
| B | D | F | F | ||||||
| 港 | パッケージ | 繊維の直径 | 繊維の長さ | コネクター | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless 3=ABS箱モジュール 4=lnsert箱 5=Palletタイプ 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
