| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | UL, ETL, CE, RoHS |
| モデル番号: | VATCケーブル |
| 最小注文数量: | 30のKM |
| パッケージの詳細: | 500M、1000Mの木のドラム、パレット |
| 受渡し時間: | 普通15仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |
| 内部のコンダクター: | 0.051"紀元前の/1.13mm/16AWG | 誘電体: | 0.180"/4.8mm泡立ったPE |
|---|---|---|---|
| 盾1: | 0.20"/4.95mm担保付きアルミニウム ペット | 盾2: | アルミニウム ブレード ワイヤー55%適用範囲 |
| ジャケット: | 0.268" ±0.006」/6.81±0.15mmポリ塩化ビニール | ジャケットの厚さ: | 0.030"/0.76mm |
|

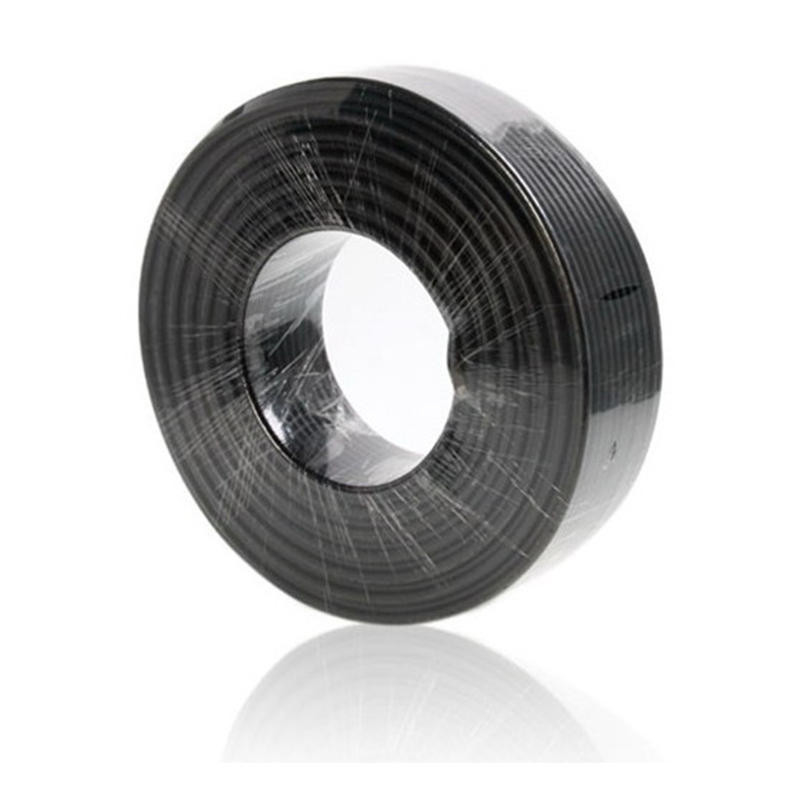

75 Ω CATV 同軸ケーブル NO.7100421 |
|||
| 建設パラメータ: | |||
| 内部導体 | 0.051インチ/1.13mm/16AWG BC | ||
| 誘電 | 0.180インチ/4.8mm発泡PE | ||
| シールド1 | 0.20"/4.95mm 接着アルミニウム PET | ||
| シールド2 | アルミ編組線 被覆率 55% | ||
| ジャケット | 0.268"±0.006"/6.81±0.15mm PVC | ||
| ジャケットの厚さ | 0.030インチ/0.76mm | ||
| 応用 | より長いCATVランレングスでの使用向け | ||
| 電気的特性： | |||
| 内部導体抵抗 |
マックス。20時℃< 17.2 Ω/km であること 5.25Ω/1000フィート |
||
| キャパシタンス | 52 ±3 pF/m 15.9 ±0.9 pF/フィート | ||
| インピーダンス | 75±3Ω | ||
| リターンロス | 5～1000MHz: > 22dB | ||
| 伝搬速度 | 0.85 | ||
| スカーカー試験 (VAC) | 4 | ||
| 機械的および環境的特性 | |||
| ケーブル曲げ半径 | ケーブル径の10倍 | ||
| 動作温度範囲 | -20℃60まで℃ | ||
| ケーブル寸法 | 0.268"±0.006"/6.81±0.15mm PVC | ||
| 断面 | |||
 |
|||
| 減衰量(20℃): | |||
| 周波数 (MHZ) | 最大減衰(dB/100ft) | 最大減衰 (dB/100m) | |
| 50 | 1.13 | 3.70 | |
| 100 | 1.68 | 5.50 | |
| 200 | 2.47 | 8.10 | |
| 400 | 3.57 | 11.70 | |
| 800 | 5.18 | 17.00 | |
| 950 | 5.70 | 18.70 | |
| 1350 | 6.95 | 22.80 | |
| 1750年 | 8.05 | 26.40 | |
| 2150 | 9.09 | 29.80 | |
| 3000 | 11.04 | 36.20 | |
| 注文情報: | |||
| マーキング |
HELLOSIGNAL 17 VATC BC CATV 同軸ケーブル 7100421 ×××M/FT |
||
| パッケージ | リールの長さ、プルボックス、プラスチックスプール、木製スプール、パレット… | ||
| 納期 | 沈殿物を受け取った後通常 25 日。 | ||
| ブランド | ハローシグナル®または OEM | ||
