| 起源の場所: | 中国 |
|---|---|
| ブランド名: | hellosignal |
| 証明: | UL, CE, RoHS |
| モデル番号: | CCTVの監視ケーブル |
| 最小注文数量: | 30のKM |
| パッケージの詳細: | 箱の500FT、1000FTの木の巻き枠かスプール |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 3000KM/月 |
| コンダクター: | 銅 | 誘電体: | 泡立ったポリエチレン |
|---|---|---|---|
| Shield1: | Alホイル | Shield2: | CCAブレード（48%） |
| 力ワイヤー コンダクター: | CCA | 絶縁材の力ワイヤー直径: | ポリ塩化ビニール（赤く、黒い） |
| ジャケット: | PVC/PE/LSZH |
|

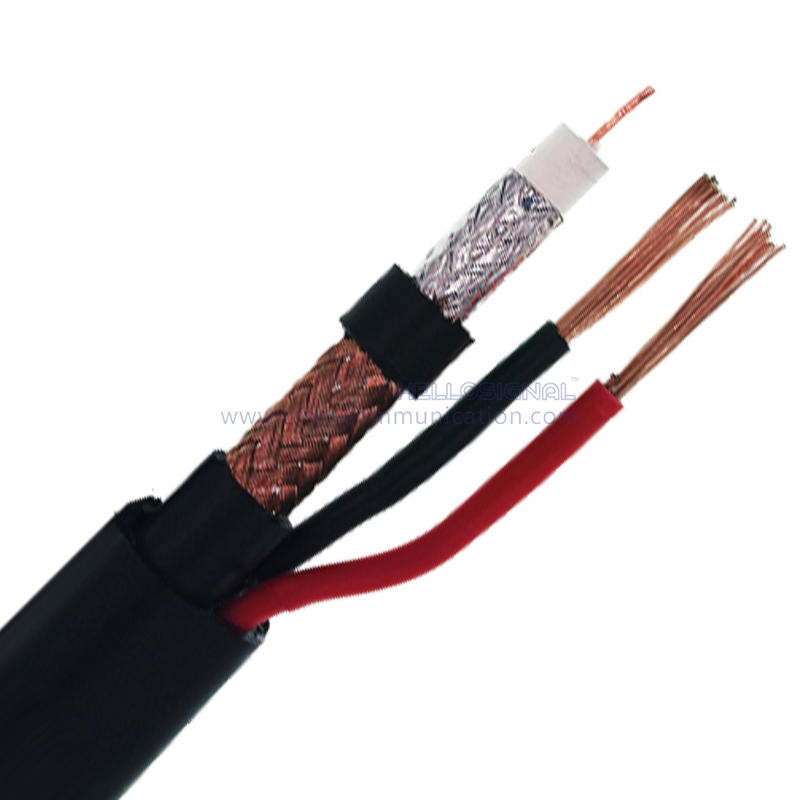

3C-2V+2x0.50、コモン 75 オーム CCTV 同軸ケーブル NO.7102063 |
||
| 建設パラメータ: | ||
| 内部導体 | 0.50mm 銅 | |
| 誘電 | 3.2mm発泡ポリエチレン | |
| シールド1 | アルホイル | |
| シールド2 | 0.12mmCCAブレイド(48%) | |
| ジャケット | 5.0mm PVC/PE/LSZH | |
| 電線導体 | 2x(11*0.25mmCCA) | |
| 電源線 絶縁体径 | 1.6mmPVC（赤、黒） | |
| ジャケット | 6.6×8.2mm PVC/PE/LSZH | |
| 応用 | より長い CCTV ランレングスでの使用向け | |
| 電気的特性： | ||
| 内部導体抵抗 | マックス。20時℃<87.6Ω/kmであること | |
| キャパシタンス | 69±4pF/m | |
| インピーダンス | 75±3Ω | |
| リターンロス | 5～1000MHz: > 20dB | |
| 伝搬速度 | ||
| スカーカー試験 (VAC) | 1 | |
| 機械的および環境的特性 | ||
| ケーブル曲げ半径 | ケーブル径の10倍 | |
| 動作温度範囲 | -20℃60まで℃ | |
| ケーブル寸法 | 6.6×8.2mm | |
| 断面 | ||
 |
||
| 減衰量(20℃): | ||
| 周波数 (MHZ) | 最大減衰(dB/100ft) | 最大減衰 (dB/100m) |
| 10 | 4.80 | |
| 30 | 8.30 | |
| 72 | 12.90 | |
| 88 | 14.20 | |
| 90 | 14.40 | |
| 135 | 17.60 | |
| 180 | 20.40 | |
| 220 | 22.50 | |
| 270 | 24.90 | |
| 440 | 31.80 | |
| 750 | 41.60 | |
| 770 | 42.10 | |
| 注文情報: | ||
| マーキング | ハローシグナル 3C-2V+2x0.50、共通 CCTV 同軸ケーブル 7102063 ×××M/FT |
|
| パッケージ | リールの長さ、プルボックス、プラスチックスプール、木製スプール、パレット… | |
| 納期 | 沈殿物を受け取った後通常 25 日。 | |
| ブランド | ハローシグナル®または OEM | |
