| 起源の場所: | 中国 |
|---|---|
| ブランド名: | hellosignal |
| 証明: | UL, CE, RoHS |
| モデル番号: | CCTVの監視ケーブル |
| 最小注文数量: | 30のKM |
| パッケージの詳細: | 箱の500FT、1000FTの木の巻き枠かスプール |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 3000KM/月 |
| コンダクター: | 裸の銅 | 誘電体: | Spe |
|---|---|---|---|
| 盾: | CCA （85%） | 力ワイヤー コンダクター: | CCA |
| 絶縁材の力ワイヤー直径: | ポリ塩化ビニール（赤く、黒い） | ジャケット: | ポリ塩化ビニールの緑 |

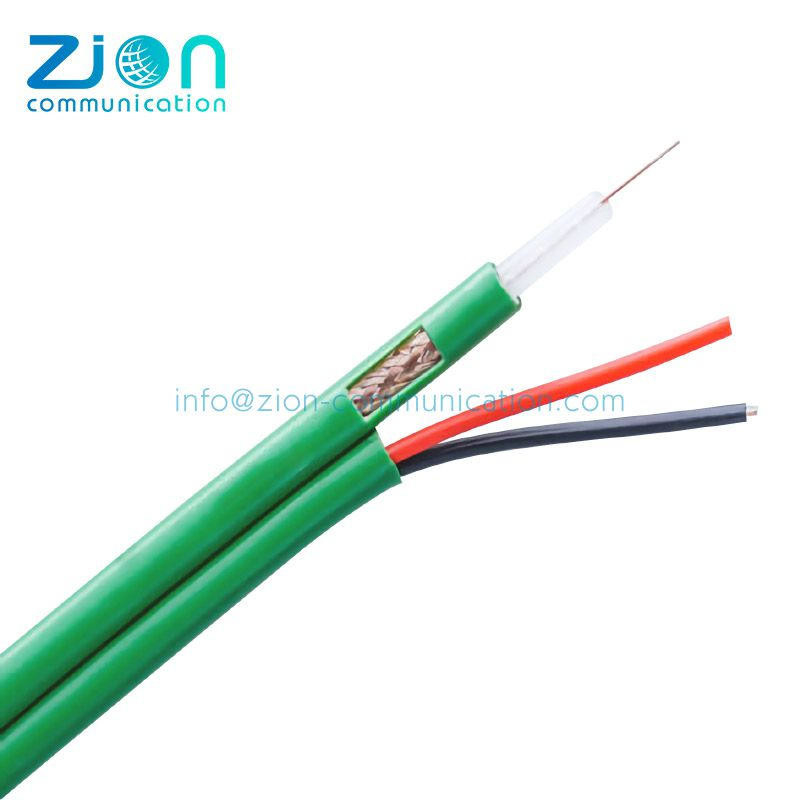

| KX6+2×0.50 PVC - 図8(NO.7102071) | ||
| 建設パラメータ: | ||
| 内部のコンダクター: | 7 × 0.20mm 裸銅 | |
| 絶縁： | 3.70mm SPE | |
| シールド： | 96x0.12mmCCA(85%) | |
| ジャケット： | 6.00mm PVC グリーン | |
| 電線コンダクター: | 2x16x0.20mm CCA = 0.50mm2CCA | |
| 電源線の絶縁: | 赤と黒の 1.60 mm PVC | |
| 電源ワイヤー ジャケット: | 4.00mm PVC グリーン | |
| 電気的特性： | ||
| 内部導体抵抗 | 20で87.5Ω/KM℃ | |
| キャパシタンス | 67±3pF/m | |
| インピーダンス | 75±3Ω | |
| リターンロス | 5～1000MHz: > 22dB | |
| 伝搬速度 | 0.85 | |
| スカーカー試験 (VAC) | 4 | |
| 機械的および環境的特性: | ||
| ケーブル曲げ半径 | ケーブル径の10倍 | |
| 動作温度範囲 | -20℃+60まで℃ | |

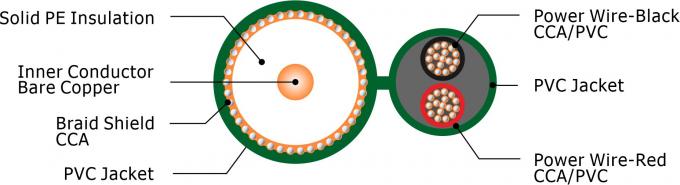

| 断面： | ||
 |
||
| 減衰 (20℃): | ||
| 周波数 (MHZ) | 最大減衰 (dB/100m) | |
| 10 | 5.00 | |
| 50 | 8.10 | |
| 100 | 13.00 | |
| 200 | 18.50 | |
| 400 | 22.50 | |
| 850 | 34.50 | |
| 950 | 37.50 | |
| 1000 | 45.00 | |
| ※注：上記の伝送性能は100M、20±2℃テストされた条件下で。 | ||
| 注文情報: | ||
| マーキング | HELLOSIGNAL KX6+2×0.50mm2 Figure 8 CCTV CABLE ...305M | |
| インナーパッケージ | 300Mか500M/木のスプール/カートン | |
| 納期 | 通常、デポジットの支払いを受け取ってから 25 日後。 | |
| ブランド | HELLOSIGNAL® または OEM | |
