| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | ISO, UL, CE, RoHS |
| モデル番号: | RG59 同軸ケーブル |
| 最小注文数量: | 30キロ |
| パッケージの詳細: | 305M、1000FT、木製リール、カートン |
| 受渡し時間: | 25営業日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 3000KM/月 |
| 導体: | 22 AWG BC | 絶縁: | ソリッド PE |
|---|---|---|---|
| シールド: | 裸の銅編組線 95% の被覆率 | ジャケット: | 塩ビCM |
| 色: | 黒、白 | パッケージ: | 305M、1000FT、木製リール、カートン |

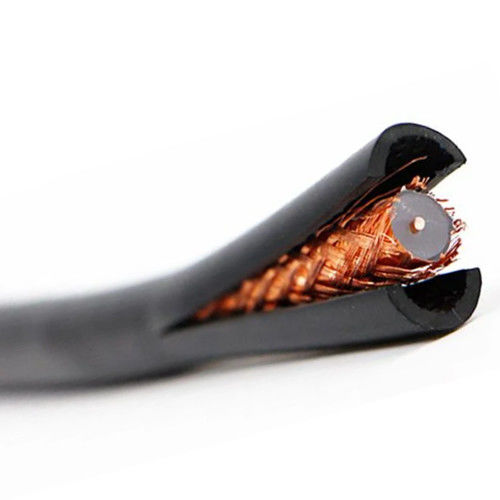

| RG59 ST BC 95% CCA PVC 75 オーム CCTV 同軸ケーブル NO.7100172 |
||||||||
| 建設パラメータ: | ||||||||
| 内部導体 | 0.025"/0.64mm/22 AWG BC | |||||||
| 誘電 | 0.148"/3.7±0.05mm ソリッド PE | |||||||
| シールド | 0.12mm/34AWG 銅クラッドアルミニウム(95%) | |||||||
| ジャケット | 0.230"/6.00±0.1mm PVC | |||||||
| 応用 | より長い CCTV ランレングスでの使用向け | |||||||
| 電気的特性： | ||||||||
| 内部導体抵抗 | 20 で 54 オーム/キロ℃ | |||||||
| キャパシタンス | 67±2pF/m | |||||||
| インピーダンス | 75±3Ω | |||||||
| リターンロス | 5～1000MHz: > 22dB | |||||||
| 伝搬速度 | 0.66 | |||||||
| スカーカー試験 (VAC) | 3 | |||||||
| 機械的および環境的特性 | ||||||||
| ケーブル曲げ半径 | ケーブル径の10倍 | |||||||
| 動作温度範囲 | -20℃60まで℃ | |||||||
| ケーブル寸法 | 0.230"/6.00±0.1mm PVC | |||||||
| 断面 | ||||||||
 |
||||||||
| 減衰(20℃): | ||||||||
| 周波数 (MHZ) | 最大減衰(dB/100ft) | 最大減衰 (dB/100m) | ||||||
| 5 | 0.87 | 2.70 | ||||||
| 50 | 2.90 | 9.00 | ||||||
| 100 | 4.15 | 12.87 | ||||||
| 200 | 5.98 | 18.54 | ||||||
| 550 | 10.32 | 31.98 | ||||||
| 750 | 12.20 | 37.81 | ||||||
| 865 | 13.27 | 41.15 | ||||||
| 1000 | 14.40 | 44.65 | ||||||
| 注文情報: | ||||||||
| マーキング | ハローシグナル RG59 ST BC 95% CCA PVC CCTV 同軸ケーブル 7100172 ×××M/FT |
|||||||
| パッケージ | リールの長さ、プルボックス、プラスチックスプール、木製スプール、パレット… | |||||||
| 納期 | 沈殿物を受け取った後通常 25 日。 | |||||||
| ブランド | ハローシグナル®または OEM | |||||||
| 類似のタイプ: | ||||||||
| 条件の種類 &Nom.DCR |
誘電 | シールド＆ ％カバレッジ |
ジャケットの種類 | 公称キャパシタンス | 公称インピーダンスΩ | |||
| RG59 B/U BC 紀元前95% PVC NO.7100167 |
23AWG/0.58mmBC 65.26Ω/km |
固体 PE |
BC-ブレイド 95% | PVC | 67±2pF/m | 75±3Ω | ||
| RG59 B/U BC 95%CCA PVC NO.7100168 |
23AWG/0.58mmBC 65.26Ω/km |
固体 PE |
CCAブレイド 95% | PVC | 67±2pF/m | 75±3Ω | ||
| RG59 B/U BC 紀元前95% PE NO.7100169 |
23AWG/0.58mmBC 65.26Ω/km |
固体 PE |
BC-ブレイド 95% | PE | 67±2pF/m | 75±3Ω | ||
| RG59 B/U BC 95%CCA PE NO.7100170 |
23AWG/0.58mmBC 65.26Ω/km |
固体 PE |
CCAブレイド 95% | PE | 52±2pF/m | 75±3Ω | ||
| RG59マイクロ 95%CCA PVC NO.7100171 |
7×0.18mm(STR)BC 20.74Ω/km |
固体 PE |
CCAブレイド 95% | PVC | 67±2pF/m | 75±3Ω | ||
| RG59STBC 85%CCA PVC NO.7100173 |
22AWG/0.64mm (ソル)BC 54Ω/km |
固体 PE |
CCA-ブレイド85% | PVC | 67±2pF/m | 75±3Ω | ||
| RG59 イギリス紀元前 47% AL PVC NO.7100174 |
22AWG/0.70mm (ソル)BC 45Ω/km |
発泡 PE |
アルブレイド 47% | PVC | 52±1pF/m | 75±3Ω | ||
