| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50個 |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 預金を受け取った後、通常25日。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 耐久性: | <0.3dB 代表的な変化、200 回の嵌合 | 互換性: | ≤0.2dB |
|---|---|---|---|
| 引張強さ: | >70N | プラグイン時間: | >600 |
| 使用温度（℃）: | -40～+85℃ | ||
| ハイライト: | MTP パッチ コード シングルモード 3.0mm、3.0mm Mtp 光ファイバー パッチ コード,3.0mm Mtp Fiber Optic Patch Cord |
||
| Zionコード | Zionの記述 | |||||||

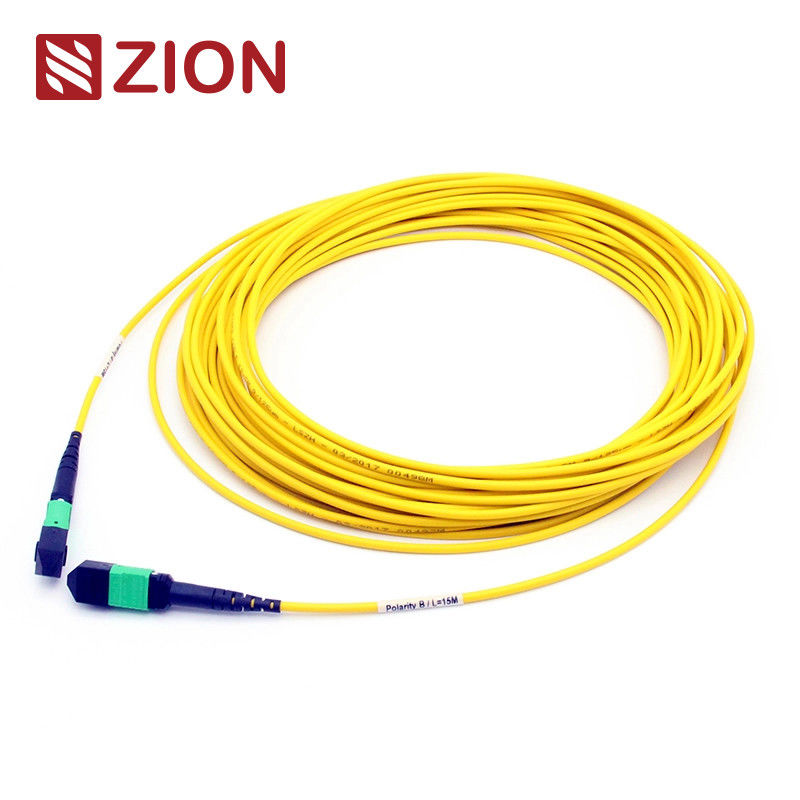

| ZCM2152HIA1X | MTP女性SM 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | |||||||
| MTPのコネクターはタイプの繊維のコネクターである。MTP （マルチファイバー押し）はマルチコア繊維のコネクターのタイプである。前のMTP高密度繊維-関係システムはデータ センタの高密度環境の適用、建物への光ファイバーの適用、および光学装置、40G、100G、QSFP+のような光学トランシーバー装置の中の内部関係の塗布で現在主に使用される。 | ||||||||
| MTPのコネクターのタイプはIEC 61754-7の規則に従って区別される:中心数（配列数）、男性の頭部（男性、女性）、極性（PCかAPC）。 | ||||||||
| MTP-MTP 3.0mm LSZH繊維のパッチ・コード。MTP繊維のパッチ・コード ケーブルは両端のMTPのコネクターによって終わる。MTP繊維のパッチ・コードは常設リンクとしてMTPモジュールを一緒に接続する。繊維のパッチ・コードは12、24、48,60,72、96,144fibersと利用できる。サポートは10/40/100Gbpsデータ センタの解決にスピードをあげる。彼らは普通カセット、パネルまたは高耐久化されたMTPのファン出口を相互に連結し、データ センタおよび他の高い繊維の環境でケーブルで通信する高密度背骨の急速な配置を促進するために採用される。その上、MTPはまたパッチ盤のコネクター様式を変えなければならなければ多くの柔軟性および便利を提供する。ちょうどパッチ盤の相互接続側面に新しいコネクター様式の新しいカセットを取付けるケーブル トランクのコネクターを、変えるかわりに。 | ||||||||
| 12F MTP-MTP繊維のパッチ・コードは40G QSFP+ SR4、40G QSFP+ CSR4および100G QSFP28 SR4の光学ダイレクト接続および高密度データ センタのために設計されている。 | ||||||||
コネクターの産業基準:
| コネクター | 参照 | 細部の収容 | ||||||
| 単モードMTP | EIA/TIA-604-5 | SM APC:緑connectors+blackのブーツ（標準的な損失MTP） SM APC:黄色いconnectors+blackのブーツ（極度の低損失MTP） |
||||||
| 多重モードMTP | EIA/TIA-604-5 | OM1&OM2 PC:ベージュconnectors+blackのブーツ（標準的な損失MTP） OM3&OM4 PC:水connectors+blackのブーツ（Standard&Super低損失MTP） OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ（標準的な損失MTP） |
||||||
| はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 （FOCIS5）迎合的な構成されたケーブルで通信すること | ||||||||
| 迎合的な10G繊維チャネル | ||||||||
| 40Gおよび100G IEEE 802.3 |
光学指定:
| Spec項目。 | 単一モード（APCの8程度は磨いた） | 多重モード（PCの平らな光沢） | ||||||
| nsertionの損失（MTP） （IEC 61300-3-34） |
標準的な損失:≤0.75dB （最高）、≤0.50dB （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
標準的な損失:≤0.6dB （最高）、≤0.50 （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
||||||
| 挿入損失（LC/SC/FC/ST） （IEC 61300-3-6） |
≤0.3dB | ≤0.3dB | ||||||
| リターン・ロス（MTP） | ≥60dB （8degree磨くこと） | ≥25dB | ||||||
| リターン・ロス（LC/SC/FC/ST） | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| 耐久性 | <0> | |||||||
| 互換性 | ≤0.2dB | |||||||
| 引張強さ | >70N | |||||||
| 差込式の時 | >600 | |||||||
| 実用温度（℃） | ·- 40への+ 85°C | |||||||
| 特徴: | ||||||||
| の低い挿入損失、ハイ リターンの損失 | ||||||||
| MTはマルチファイバー コネクター、4,8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた | ||||||||
| 繊維の固まり終了のためのの経済的な解決 | ||||||||
| 低損失および標準的な損失SMおよびMMの適用のために設計されている | ||||||||
| は利用できる円形ケーブル、楕円形ケーブルおよび裸のリボンの選択を高耐久化した | ||||||||
| 利用できるの色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため | ||||||||
| 反復性およびexchangeabilityでよい |
| 適用: | ||||||||
| OMCのMTPのコネクターすべてはSenko/Nissin/Sumitomoからある。MTPのパッチ・コードは3つの区域の一般使用の一種の高密度ケーブル会議である。 | ||||||||
| 高く密な程度の環境とのデータ センタの適用 | ||||||||
| 建物への光ファイバー | ||||||||
| 繊維装置の内部コネクターの塗布。 |
Rules&Orderの確認情報を挙げること:
Senko MTPのためのプッシュ プル タブ
MTP-MTP 24Fのトランク ケーブルのデッサン。
| 全長（L） （m） | 許容（cm）の長さ | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| 『+0.5% x L/0 |
| |||||||
3つの関係方法助けは右のMTP/MTPの極性を保つ
基盤24の極性の解決
| より高い帯域幅のための増加する需要に追いつくためには、24繊維MTP/MPOケーブルは100Gネットワークに移動を促進するように導入される。それは少数のために繊維の計算を減らす同じ足跡でケーブルで通信する12繊維の密度を許可するケーブルの細道および気流の改良を倍増する。、しかしケーブルで通信する、基盤24 MTP/MPOの極性の維持はより複雑である。OMCはタイプA （キーへのキー） MTP/MPOのトランク ケーブルを推薦する。私達のタイプAandのタイプAFカセット、パッチ ケーブルにのための必要性無しを使ってもう。結合性方法は次の映像で説明される |
Zionコミュニケーションの熱いトランク ケーブル
| Zionコード | Zionの記述 | |||||||
| 7236001 | ZCM1122HIA1X | MPO女性SM 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
| 7236002 | ZCM1152HIA1X | MPO女性SM 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
| 7236003 | ZCM1127HLA1X | MPO女性OM3 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
| 7236004 | ZCM1157HLA1X | MPO女性OM3 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
| 7236005 | ZCM1128HMA1X | MPO女性OM4 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
| 7236006 | ZCM1158HMA1X | MPO女性OM4 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
| 7236007 | ZCM2122HIA1X | MTP女性SM 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
| 7236008 | ZCM2152HIA1X | MTP女性SM 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
| 7236009 | ZCM2127HLA1X | MTP女性OM3 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
| 7236010 | ZCM2157HLA1X | MTP女性OM3 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
| 7236011 | ZCM2128HMA1X | MTP女性OM4 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
| 7236012 | ZCM2158HMA1X | MTP女性OM4 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
包装
| これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
| 1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
| 2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
| 3. 別の質レベル。 |
