耐久性: | <0.3dBtyp の変化、200 回の嵌合 | 互換性: | ≤0.2dB |
---|---|---|---|
挿抜試験: | 500回、IL<0.5dB | 引張強さ: | >70N |
使用温度(℃): | -40~+85℃ |
Zionコード | Zionの記述 | |||||||

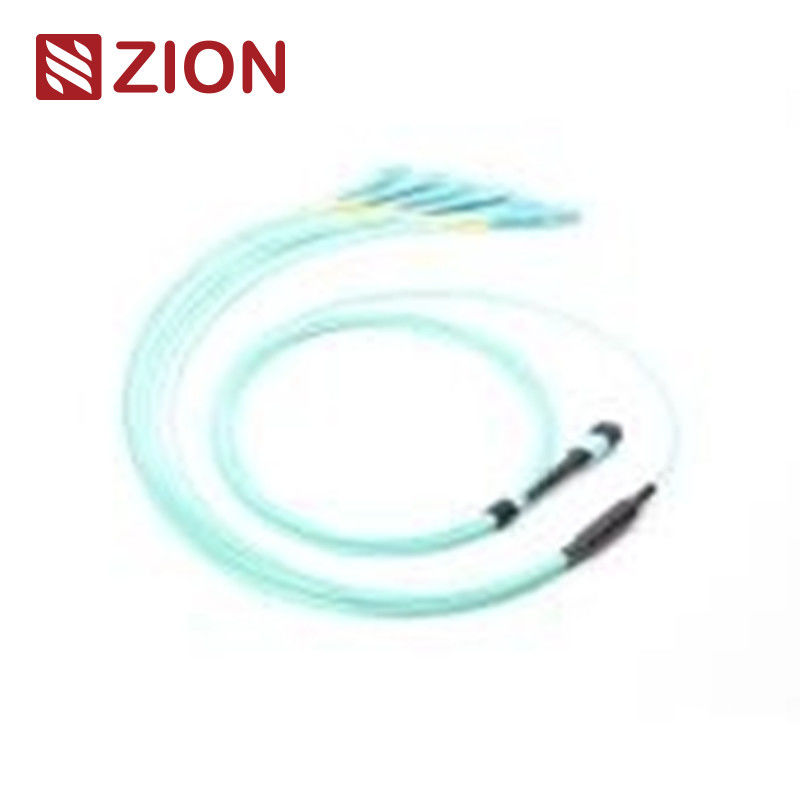

ZCM11A27HAAX | 12F MPO OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | |||||||
MPOのコネクターはタイプの繊維のコネクターである。MPO (マルチファイバー押し)はマルチコア繊維のコネクターのタイプである。前のMPO高密度繊維-関係システムはデータ センタの高密度環境の適用、建物への光ファイバーの適用、および光学装置、40G、100G、QSFP+のような光学トランシーバー装置の中の内部関係の塗布で現在主に使用される。 | ||||||||
MPOのコネクターのタイプはIEC 61754-7の規則に従って区別される:中心数(配列数)、男性の頭部(男性、女性)、極性(PCかAPC)。 | ||||||||
6 LCの二重(6xLC unibootへの12の中心MPO;12 LCの単信)まっすぐな馬具はまっすぐな馬具ケーブルが両端のMPOおよびLC/SC/FC/STのコネクターによって終わるassemblies.MPO- LC/SC/FC/STをケーブルで通信する。12 PC (LCのunibootのための6pcs;12のLCの単信)ファン・アウト ケーブルは10G SFP+ LRの光学ダイレクト接続および高密度データ センタの適用への40G QSFP+ PLR4のために最大限に活用される。同じ長さを持ちなさい。それはスペース節約を必要とし、ケーブル管理悩みを減らすデータ センタで修繕する高密度繊維のためにとりわけ設計されている。 | ||||||||
12F MPO- LC/SC/FC/STの40G LR4 PSM、40GBASE-SR4、40G QSFP+ PLR4および高密度データ センタのために設計されているまっすぐな馬具ケーブル。それは10/40/100G高密度データ センタの適用のために最大限に活用される。 |
コネクターの産業基準:
コネクター | 参照 | 細部の収容 | ||||||
単モードMPO | IEC 61754-7 | SM APC:緑connectors+blackのブーツ(標準的な損失MPO) SM APC:黄色いconnectors+blackのブーツ(極度の低損失MPO) |
||||||
多重モードMPO | IEC 61754-7 | OM1&OM2 PC:ベージュconnectors+blackのブーツ(標準的な損失MPO) OM3&OM4 PC:水connectors+blackのブーツ(Standard&Super低損失MPO) OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ(標準的な損失MPO) |
はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 (FOCIS5)迎合的な構成されたケーブルで通信すること | ||||||||
迎合的な10G繊維チャネル | ||||||||
40Gおよび100G IEEE 802.3 |
他のコネクターの産業基準:
SC:TIA/EIA、FOCIS3、GR-326.NTT-SC IEC61754-4およびJIS C5973 | ||||||||
LC:TIA/EIA、FOCIS10、GR-326 EIA/TIA-604-10、IEC61754-20およびJIS C5973。 | ||||||||
FC:EIA /TIA-604-04、FOCIS4、NTT-FC、GR-326。IEC61754-13およびJIS C5973 | ||||||||
ST:TIA/EIA、FOCIS2、GR-326。IEC61754-2およびJIS C5973等 | ||||||||
E2000:IEC61754-15 |
のために利用できる
G657A1 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
G657A2/B2 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
G657B3 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM2 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM3 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM4 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM5 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 |
光学指定:
Spec項目。 | 単一モード(APCの8程度は磨いた) | 多重モード(PCの平らな光沢) | ||||||
nsertionの損失(MPO) (IEC 61300-3-34) |
標準的な損失:≤0.75dB (最高)、≤0.50dB (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
標準的な損失:≤0.6dB (最高)、≤0.50 (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
||||||
挿入損失(LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
リターン・ロス(MPO) | ≥60dB (8degree磨くこと) | ≥25dB | ||||||
リターン・ロス(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
耐久性 | <0> | |||||||
互換性 | ≤0.2dB | |||||||
挿入物引きテスト | 500times、IL <0.5dB | |||||||
引張強さ | >70N | |||||||
実用温度(℃) | ·- 40への+ 85°C |
特徴:
の低い挿入損失、ハイ リターンの損失 | ||||||||
MTはマルチファイバー コネクター、4,8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた | ||||||||
繊維の固まり終了のためのの経済的な解決 | ||||||||
低損失および標準的な損失SMおよびMMの適用のために設計されている | ||||||||
は利用できる円形ケーブル、楕円形ケーブルおよび裸のリボンの選択を高耐久化した | ||||||||
利用できるの色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため | ||||||||
反復性およびexchangeabilityでよい |
MTP/MPOパッチ ケーブル/トランク ケーブルの利点は一般に下記のものを含んでいる:
の高質— MTP/MPOパッチのケーブル/トランク ケーブルはテスト レポートと共に前終わり、テストされ、そして包まれる工場である。これらのレポートは長期ドキュメンテーションおよび品質管理として役立つ。 | ||||||||
減少ケーブルの容積MTP/MPOパッチのケーブル/トランク ケーブルにケーブルの容積を減らし、データ センタの空気調節の条件を改善する非常に小さい直径がある、 | ||||||||
のタイムのセービング、MTP/MPOパッチ ケーブル/トランク ケーブルは—特別なプラグ アンド プレイ設計と…組み込まれ、すぐにプラグを差し込むことができる。それは据え付け時間を減らすのを多大な助力。 |
適用:
12F MPO- LC/SC/FC/STの40G LR4 PSM、40GBASE-SR4、40G QSFP+ PLR4および高密度データ センタのために設計されているまっすぐな馬具ケーブル。それは10/40/100G高密度データ センタの適用のために最大限に活用される。 | ||||||||
OMCのMPOのコネクターすべてはSenko/Nissin/Sumitomoからある。MPO繊維のパッチ・コードは3つの区域の一般使用の一種の高密度ケーブル会議である。 | ||||||||
高く密な程度の環境とのデータ センタの適用 | ||||||||
建物への光ファイバー | ||||||||
繊維装置の内部コネクターの塗布。 |
Rules&Orderの確認情報を挙げること:
Zionコミュニケーションの熱いMPO-LCのまっすぐな馬具ケーブル
Zionコード | Zionの記述 | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル |
コネクター | 繊維チャネル |
3つの関係方法助けは右のMTP/MPOの極性を保つ
MPO – 12 x LC単信構造タイプの1
MPO – 6つのx LCの二重構造タイプの2タイプA
MPO – 6つのx LCの二重構造タイプの2タイプB
MPO – MPOのための極性– 6 x Uniboot LC構造タイプの3
材料の細部
包装
これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
