| 起源の場所: | 杭州、中国 |
|---|---|
| ブランド名: | hellosignal |
| 証明: | UL, ETL, CE,CPR, RoHS |
| モデル番号: | F/FTP CAT6A |
| パッケージの詳細: | 引き箱、木のスプール、カートン、パレット |
| 受渡し時間: | 普通25仕事日 |
| 支払条件: | T/T、L/C、D/P |
| 供給の能力: | 30KM月 |
| 導体の数: | 4 | タイプ: | CAT5/CAT5e/CAT6/CAT7 |
|---|---|---|---|
| ジャケット: | PE | 色: | 青/赤く/黒い/灰色 |
| 導体: | 裸の銅 | アプリケーション: | テレコミュニケーション、ネットワーキング、Telecom/CATVの広帯域関係、Telecommunication/CCTV/Computer |
| ハイライト: | CCTV のカメラ ケーブル,屋外のカメラ ケーブル |
||

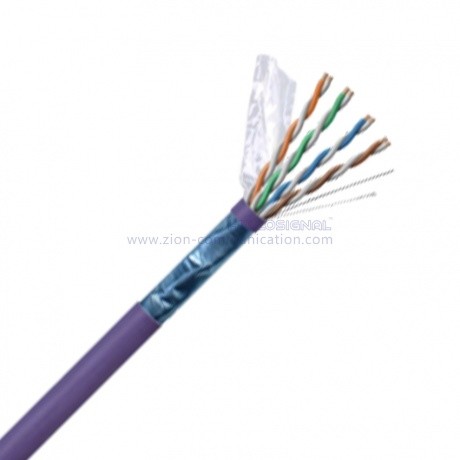

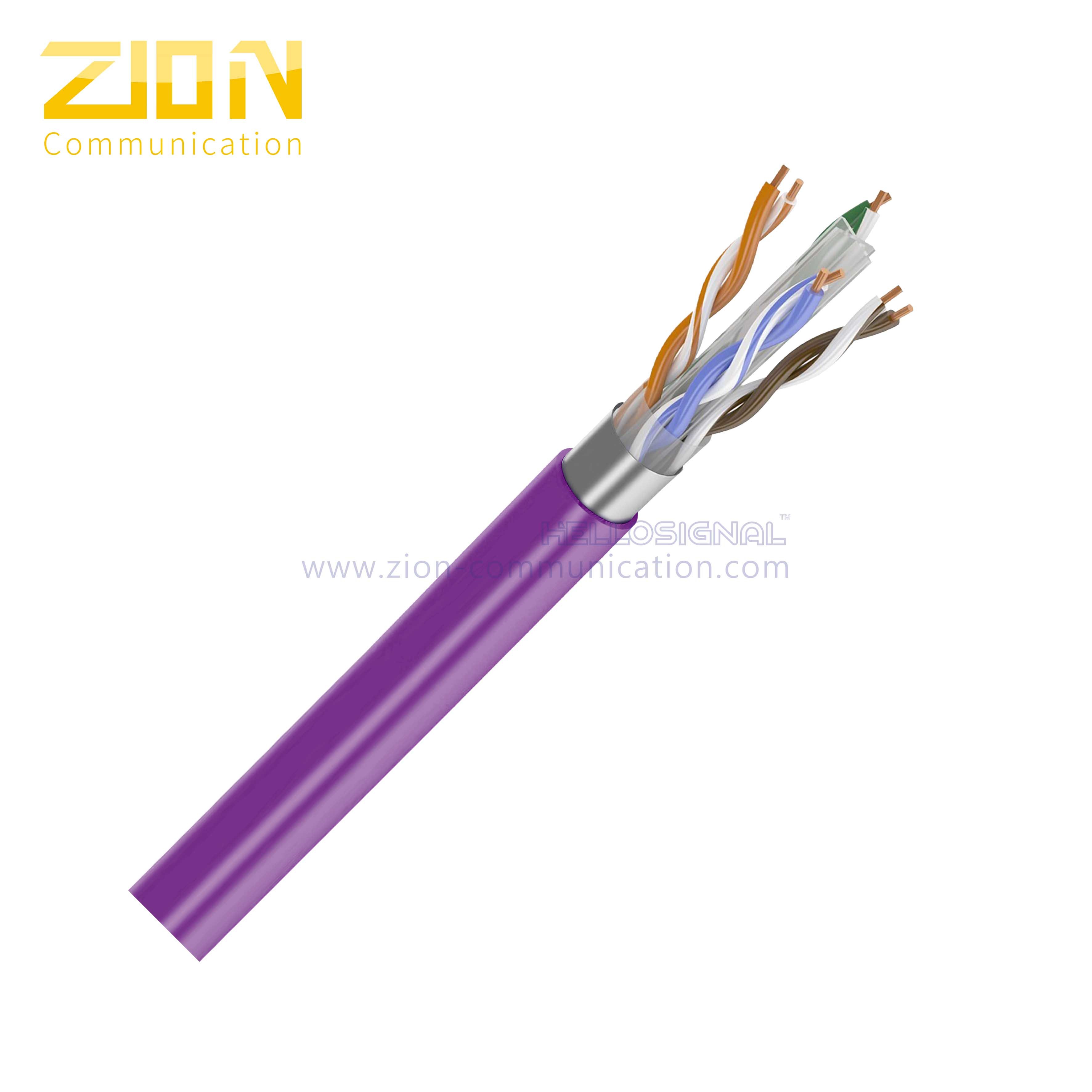

| 製品タイプ | LANケーブル |
| 型番 | 7112351 |
| 導体 | 23 AWG単線ベア銅 |
| ペア | 4ペア |
| 絶縁体 | 1.35 mm Skin-Foam-Skin |
| 絶縁体色 | 青-白/青、オレンジ-白/オレンジ、緑-白/緑、茶-白/茶 |
| リップコード | 綿 |
| ドレインワイヤ | 0.40±0.005mm TC |
| インナーシース | 6.2 ±0.2 mm PVC |
| 全体シールド | Al/PETフォイル、フォイル面アウト |
| アウターシース | 7.6±0.2 mm PE |
| インピーダンス | 4-100MHz: 100±15 オーム 100-200MHz: 100±22 オーム 200-500MHz: 100±32 オーム |
| 最大導体DC抵抗（20℃） | 8.4 オーム/100m |
| 抵抗不平衡（%） | 最大2.5 |
| 対地間容量不平衡 | 330 pF/100m |
| 伝送インピーダンス | 最大10 mOhms/m @100MHz |
| 設置温度 | -30～50℃ |
| 動作温度 | -20～75℃ |
| 周波数（MHz） | RL（最小）（dB） | 挿入損失（最大）（dB/100m） | 伝搬遅延（最大）（ns/100m） | 遅延スキュー（最大）（ns/100m） | NEXT（最小）（dB） | PSNEXT（最小）（dB） | ELNEXT（最小）（dB/100m） | PSELNEXT（最小）（dB/100m） |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| マーキング | HELLOSIGNAL NO.7112351 F/UTP Dual Jacket CAT6A 4PR 23AWG PE XXX（またはお客様のご要望に応じて） |

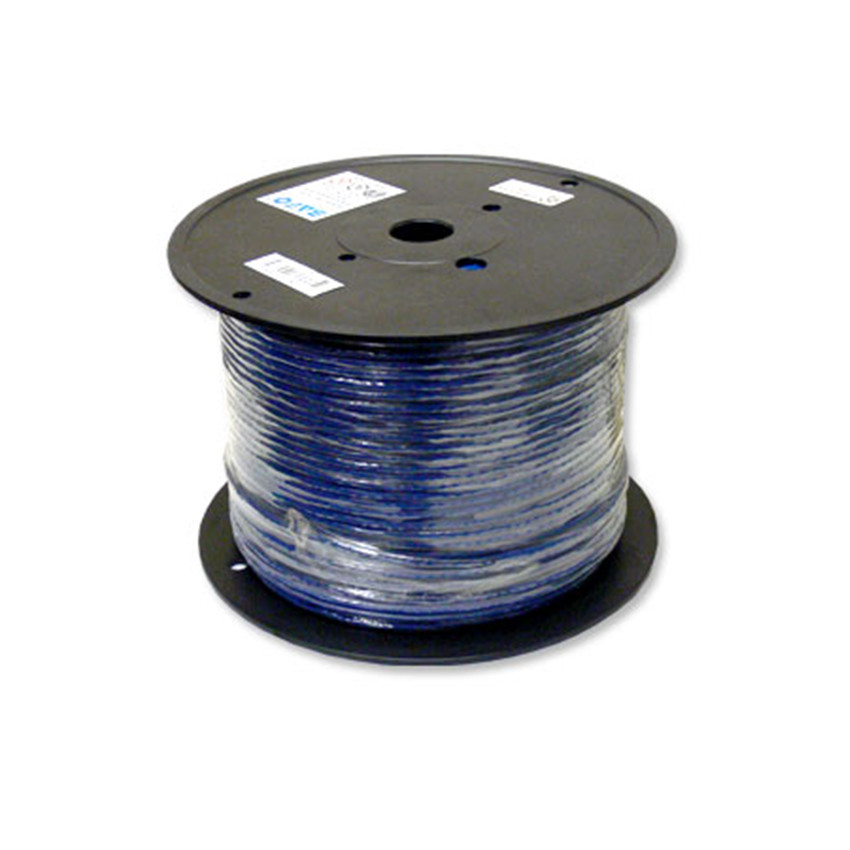

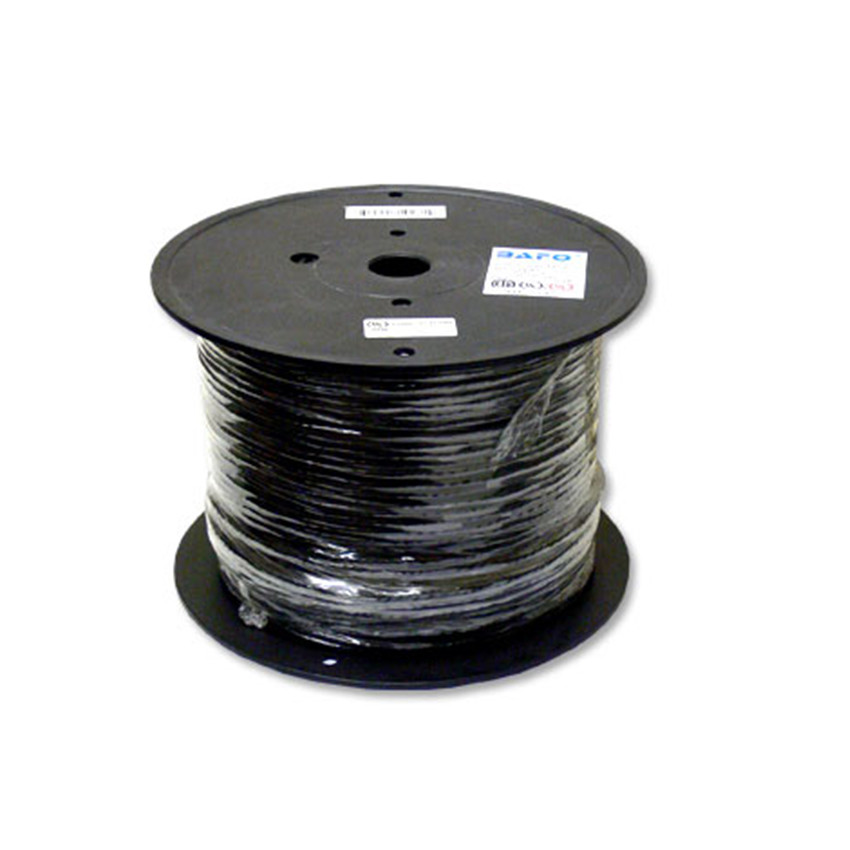

| インナーパッケージ | 305m/スプール、305m/リール（またはお客様のご要望に応じて） |
| アウターパッケージ | カラーボックス、パレット（またはお客様のご要望に応じて） |
| 納期 | 通常、デポジット受領後25日 |
| ブランド | HELLOSIGNAL® または OEM |
