| 起源の場所: | 杭州、中国 |
|---|---|
| ブランド名: | HELLOSIGNAL OR OEM |
| 証明: | UL, ETL, CE,CPR, RoHS |
| モデル番号: | 第7112322 |
| 最小注文数量: | 305M/Spoolの100つのスプール |
| パッケージの詳細: | 木のスプール、カートン、パレット |
| 受渡し時間: | 普通25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 10000のスプール/月、3050KM/Month |
| 導体の数: | 4ペア | タイプ: | u/ftp cat6a |
|---|---|---|---|
| ジャケット: | PVC | 色: | ブルー/グレー/…… |
| 導体: | 裸の銅 | アプリケーション: | テレコミュニケーション、ネットワーキング、Telecom/CATVの広帯域関係、Telecommunication/CCTV/Computer |
| 絶縁: | フォームPE | 標準1: | ISO/IEC 11801-1 第 1.0 版 |
| 標準2: | ANSI/TIA-568-C.2 ANSI/TIA-568.2-D | スタンダード3: | UL444、UL1581、UL1666、IEC60332-1、EN50399 |
| サポート: | 10Gベース-t、1000BASE-T | シールド: | U/FTP、シールド付き |
| ハイライト: | 銅のコンダクターU FTP CAT 6A,U/FTP CAT 6Aネットワーク ケーブル,500Mhz CAT 6Aネットワーク ケーブル |
||

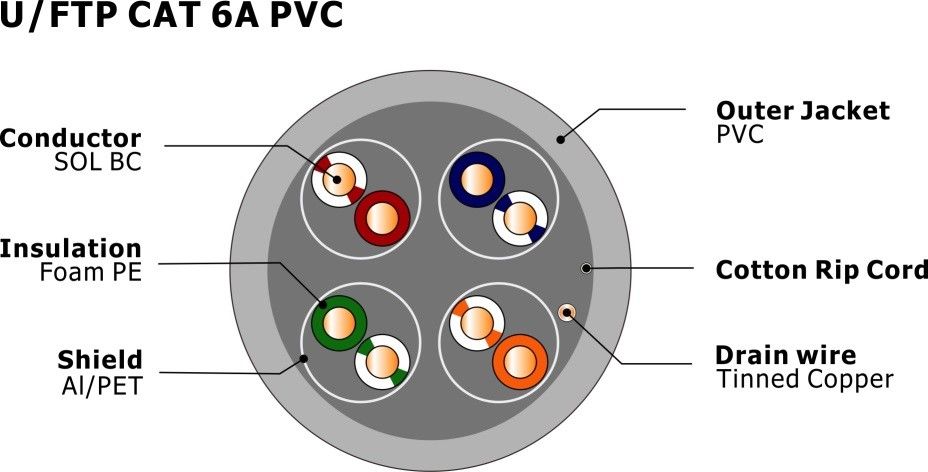

| コンポーネント | 仕様 |
|---|---|
| 導体 | 0.57±0.005mm ソリッド裸銅 |
| ペア | 4ペア |
| 絶縁 | 1.33±0.05 mm フォームPE |
| 絶縁色 | 青-白/青、オレンジ-白/オレンジ、緑-白/緑、茶色-白/茶色 |
| シールド | AL/PETフォイル、100%カバレッジ（各ペアをカバー） |
| ドレインワイヤ | 0.40±0.005mm TC |
| リップコード | 綿または繊維 |
| 外被 | 7.3±0.5 mm PVC |
| パラメータ | 仕様 |
|---|---|
| DC抵抗 | <9.38 Ohms/100m @20℃ |
| DC抵抗不均衡 | 4% @ 20℃ |
| 相互容量 | 5.6 nF/100m |
| 特性インピーダンス | 1-100 MHz: 100±15 Ohms | 100-200 MHz: 100±22 Ohms | 200-500 MHz: 100±32 Ohms |
| 最大周波数 | 500MHz |
| 容量不均衡 | 330 pF/100m |
| NVP | 67% |
| 遅延スキュー | ≤ 45ns/100m |
| 周波数 (MHz) | RL 最小 (dB) | 挿入損失 最大 (dB/100m) | 伝搬遅延 最大 (ns/100m) | 遅延スキュー 最大 (ns/100m) | NEXT 最小 (dB) | PS NEXT 最小 (dB) | ELNEXT 最小 (dB/100m) | PS ELNEXT 最小 (dB/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| パラメータ | 仕様 |
|---|---|
| マーキング | HELLOSIGNAL NO.7112322 U/FTP CAT6A 4PR 23AWG PVC ...305M(1000FT) (またはお客様のご要望に応じて) |
| インナーパッケージ | 305m/スプール、305m/リール (またはお客様のご要望に応じて) |
| アウターパッケージ | カラーボックス、パレット (またはお客様のご要望に応じて) |
| 納期 | 通常、デポジット受領後25日 |
| ブランド | HELLOSIGNAL® または OEM |
