| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | ISO, UL, CE, RoHS |
| モデル番号: | RG59 同軸ケーブル |
| 最小注文数量: | 30キロ |
| パッケージの詳細: | 305M、1000FT、木製リール、カートン |
| 受渡し時間: | 25営業日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 3000KM/月 |
| 導体: | 20 AWG BC | 絶縁: | 発泡PE |
|---|---|---|---|
| シールド: | 裸の銅編組線 95% の被覆率 | ジャケット: | 塩ビCM |
| 色: | 黒、白 | パッケージ: | 305M、1000FT、木製リール、カートン |

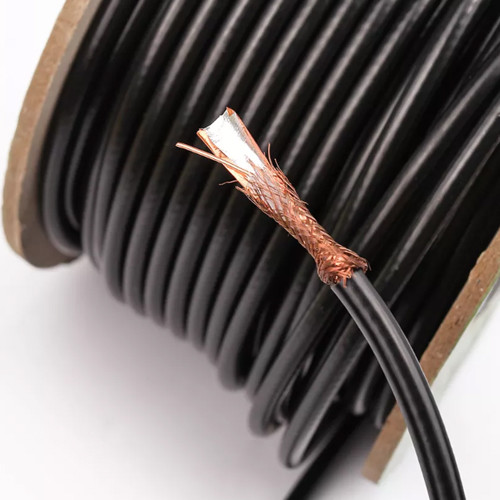

| RG59 BC 95% CCA PVC CM 75 オーム CCTV 同軸ケーブル NO.7100164 |
|||||||
| 類似のタイプ: | |||||||
| カタログ いいえ。 |
条件の種類 &Nom.DCR |
シールド | シールド＆ ％カバレッジ |
ジャケットの種類 | 公称キャパシタンス | 公称インピーダンスΩ | |
| RG59BC 紀元前95% 塩ビCM NO.7100161 |
20AWG(ソル)BC 33.4Ω/km |
発泡 PE |
BC-ブレイド 95% | 塩ビCM | 52±3pF/m | 75±3Ω | |
| RG59BC 紀元前95% PVC CMR NO.7100162 |
20AWG(ソル)BC 33.4Ω/km |
発泡 PE |
BC-ブレイド 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
| RG59BC 紀元前95% PVC CMP NO.7100163 |
20AWG(ソル)BC 33.4Ω/km |
発泡 PE |
BC-ブレイド 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
| RG59BC 95%CCA 塩ビCM NO.7100164 |
20AWG(ソル)BC 33.4Ω/km |
発泡 PE |
CCAブレイド 95% | 塩ビCM | 52±3pF/m | 75±3Ω | |
| RG59BC 95%CCA PVC CMR NO.7100165 |
20AWG(ソル)BC 33.4Ω/km |
発泡 PE |
CCAブレイド 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
| 建設パラメータ: | |||||||
| 内部導体 | 0.032"/0.81mm/20 AWG BC | ||||||
| 誘電 | 0.144"/3.66mm 発泡 PE | ||||||
| シールド | 0.12mm CCA 編組ワイヤー 95% カバー | ||||||
| ジャケット | 0.238"±0.006"/6.05±0.15mm PVC CM | ||||||
| ジャケットの厚さ | 0.032インチ/0.81mm | ||||||
| 応用 | より長い CCTV ランレングスでの使用向け | ||||||
| 電気的特性： | |||||||
| 内部導体抵抗 | マックス。20時℃< 21.2 Ω/km (6.96 Ω/kft) であること | ||||||
| キャパシタンス | 52 ±3 pF/m 15.8 ±1 pF/フィート | ||||||
| インピーダンス | 75±3Ω | ||||||
| リターンロス | 5～1000MHz: > 22dB | ||||||
| 伝搬速度 | 0.85 | ||||||
| スカーカー試験 (VAC) | 4 | ||||||
| 機械的および環境的特性 | |||||||
| ケーブル曲げ半径 | ケーブル径の10倍 | ||||||
| 動作温度範囲 | -20℃60まで℃ | ||||||
| ケーブル寸法 | 0.238"±0.006"/6.05±0.15mm PVC CM | ||||||
| 断面 | |||||||
 |
|||||||
| 減衰量(20℃): | |||||||
| 周波数 (MHZ) | 最大減衰(dB/100ft) | 最大減衰 (dB/100m) | |||||
| 5 | 0.86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3.60 | 11.81 | |||||
| 211 | 3.80 | 12.47 | |||||
| 250 | 4.10 | 13.45 | |||||
| 300 | 4.45 | 14.60 | |||||
| 350 | 4.80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5.70 | 18.70 | |||||
| 550 | 5.95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6.97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26.64 | |||||
| 注文情報: | |||||||
| マーキング | ハローシグナル RG59 BC 95% CCA PVC CM CCTV 同軸ケーブル 7100164 ×××M/FT |
||||||
| パッケージ | リールの長さ、プルボックス、プラスチックスプール、木製スプール、パレット… | ||||||
| 納期 | 沈殿物を受け取った後通常 25 日。 | ||||||
| ブランド | HELLOSIGNAL®または OEM | ||||||
