| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, RoHS, VDE, UL, CUL, LPCB |
| モデル番号: | EN50200 PH30 ケーブル |
| 最小注文数量: | 20のKM |
| パッケージの詳細: | 300M、500Mの木の巻き枠、カートン |
| 受渡し時間: | 25営業日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |

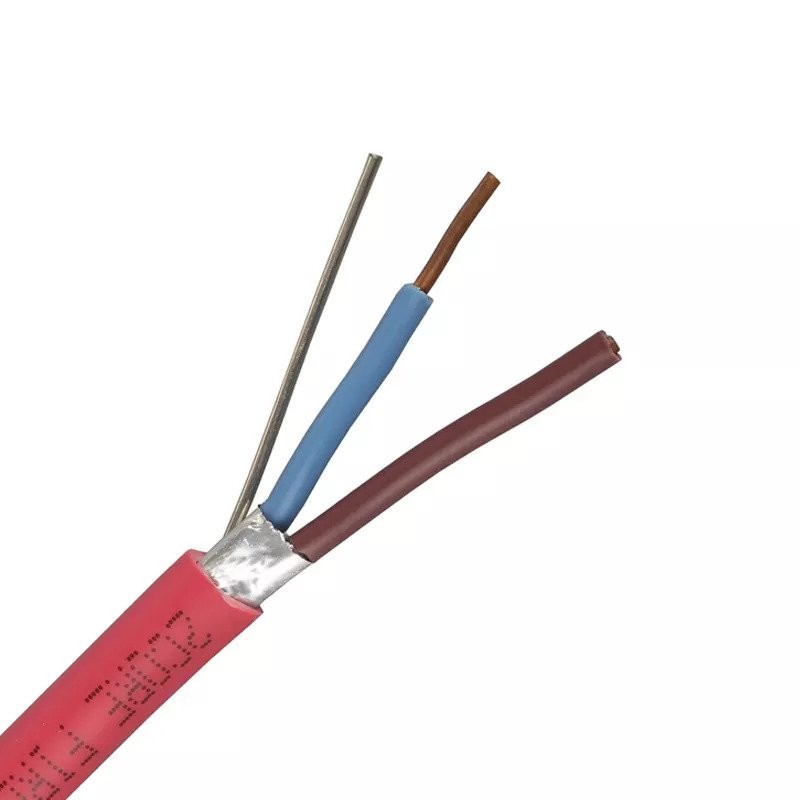

| 導体: | 平板軟銅線 | 絶縁: | 耐火性のシリコーン ゴム |
|---|---|---|---|
| Shield1: | PETフォイル | 排水ワイヤ: | 純錫メッキ銅 |
| Shield2: | アルミPET | ジャケット: | FR-LSZH |
| 色: | 赤か白 | パッケージ: | 300M、500M、木製リール、カートン |
| ハイライト: | EN 50200 PH30 耐火ケーブル、CCA 1.5mm2 防火性能ケーブル、1.5mm2 ベア銅防火ケーブル,CCA 1.5mm2 Fire Performance Cable,1.5mm2 Bare Copper Fire Protection Cable |
||
| 導体 | 1.5mm² プレーン焼きなまし銅線、クラス1、2または5（EN60228準拠） |
| 絶縁 | 耐火シリコンゴム BS 6387 CWZ、EN 50200 PH30、IEC 60331 誘電体上の直径: 2x(0.0102"/2.6mm) |
| 絶縁色 | 青 / 茶色 |
| シールド1 | PETフォイル |
| ドレインワイヤー | 0.80 mm ソリッド錫メッキ銅 |
| シールド2 | アルミニウムPET (100% カバレッジ 20% 重ね合わせ) |
| ジャケット | FR-LSZH (赤または白) ジャケット上の直径: 0.280"±0.006" (7.10±0.15mm) HFFR EN 502902、BS7655 LTS1/LTS3 |
| 印刷レジェンド | HELLOSIGNAL 火災報知ケーブル PH30 1.5mm² 2 コア クラス N BC BS 50200:2006 NO.7110402 ××××M/FT |
| 最小曲げ半径 | 8×直径 |
| 最小絶縁抵抗 | 200 MΩ/km |
| 最大使用温度 | -30℃～+90℃ |
| 試験電圧 | 2000 V |
| 最大動作電圧 | 300 V / 600 V |
| 導体の最大抵抗 | クラス1、2: 12Ω/km | クラス5: 12.9Ω/km |
| 型番 | 公称断面積 (mm²) | 導体サイズ (本/mm) | ドレインワイヤーサイズ (本/mm) | ケーブル直径 mm (±5%) | 重量 (kg/km) |
|---|---|---|---|---|---|
| 7110401 | 2×1.0 | 30/0.2 | 1/0.80 | 6.1 | |
| 7110402 | 2×1.5 | 30/0.25 | 1/0.80 | 7.5 | |
| 7110403 | 2×2.5 | 49/0.25 | 1/0.80 | 8.5 | |
| 7110404 | 2×4.0 | 56/0.3 | 1/0.80 | 9.6 | |
| 7110405 | 2×6.0 | 85/0.3 | 1/0.80 | 11.5 | |
| 7110406 | 3×1.0 | 30/0.2 | 1/0.80 | 6.5 | |
| 7110407 | 3×1.5 | 30/0.25 | 1/0.80 | 7.4 | |
| 7110408 | 3×2.5 | 49/0.25 | 1/0.80 | 8.65 | |
| 7110409 | 3×4.0 | 56/0.3 | 1/0.80 | 10.1 | |
| 7110410 | 4×1.0 | 30/0.2 | 1/0.80 | 7.1 | |
| 7110411 | 4×1.5 | 30/0.25 | 1/0.80 | 8.2 | |
| 7110412 | 4×2.5 | 49/0.25 | 1/0.80 | 9.75 | |
| 7110413 | 4×4.0 | 56/0.3 | 1/0.80 | 11.4 | |
| 7110414 | 7×1.0 | 30/0.2 | 1/0.80 | 10.0 | |
| 7110415 | 7×1.5 | 30/0.25 | 1/0.80 | 11.3 | |
| 7110416 | 12×1.0 | 30/0.2 | 1/0.80 | 12.5 | |
| 7110417 | 12×1.5 | 30/0.25 | 1/0.80 | 14.5 | |
| 7110418 | 19×1.0 | 30/0.2 | 1/0.80 | 15.0 | |
| 7110419 | 19×1.5 | 30/0.25 | 1/0.80 | 17.0 |
