耐久性: | <0.3dB 代表的な変化、200 回の嵌合 | 互換性: | ≤0.2dB |
---|---|---|---|
プラグイン時間: | ≦500 | 引張強さ: | >70N |
使用温度(℃): | -40~+85℃ |
Zionコード | Zionの記述 | |||||||||||||||||||||||||||||||||||||||||||

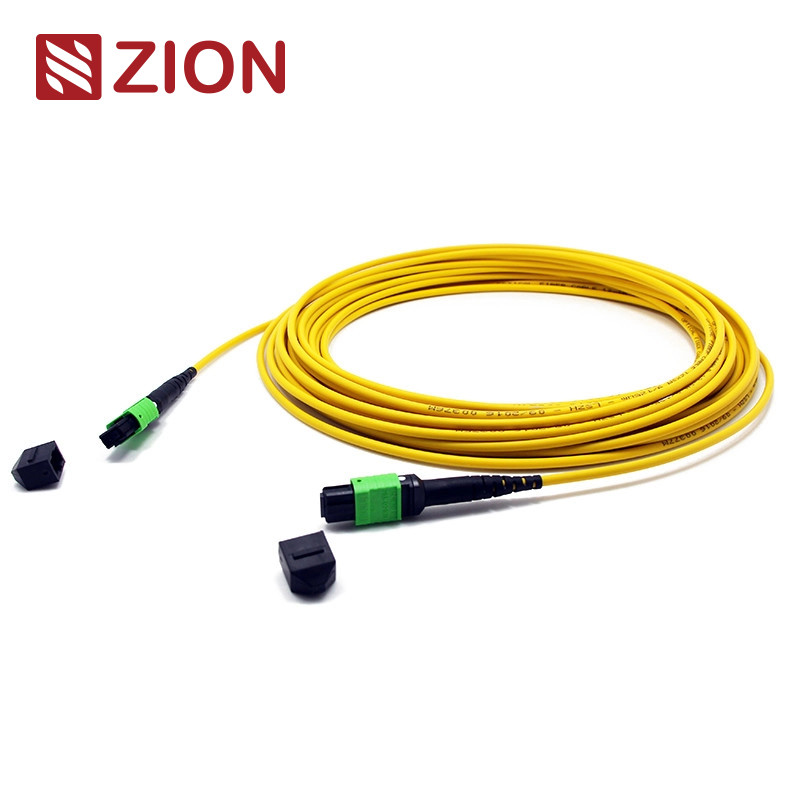

ZCM1152HIA1X | MPO女性SM 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | |||||||||||||||||||||||||||||||||||||||||||
|
コネクターの産業基準:
|
はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 (FOCIS5)迎合的な構成されたケーブルで通信すること | ||||||||
迎合的な10G繊維チャネル | ||||||||
40Gおよび100G IEEE 802.3 |
光学指定:
Spec項目。 | 単一モード(APCの8程度は磨いた) | 多重モード(PCの平らな光沢) | ||||||
nsertionの損失(MPO) (IEC 61300-3-34) |
標準的な損失:≤0.75dB (最高)、≤0.50dB (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
標準的な損失:≤0.6dB (最高)、≤0.50 (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
||||||
挿入損失(LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
リターン・ロス(MPO) | ≥60dB (8degree磨くこと) | ≥25dB | ||||||
リターン・ロス(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
耐久性 | <0> | |||||||
互換性 | ≤0.2dB | |||||||
引張強さ | >70N | |||||||
差込式の時 | ≤500 | |||||||
実用温度(℃) | ·- 40への+ 85°C |
特徴: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
適用: | ||||||||||||||||||||||||||||||||||||||||||||
|
Rules&Orderの確認情報を挙げること:
Senko MPOのためのプッシュ プル タブ
MPO-MPO 12F繊維のパッチ・コードのデッサン。
全長(L) (m) | 許容(cm)の長さ | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40『+0.5% x L/0 |
|
3つの関係方法助けは右のMTP/MPOの極性を保つ
基盤24の極性の解決
より高い帯域幅のための増加する需要に追いつくためには、24繊維MTP/MPOケーブルは100Gネットワークに移動を促進するように導入される。それは少数のために繊維の計算を減らす同じ足跡でケーブルで通信する12繊維の密度を許可するケーブルの細道および気流の改良を倍増する。、しかしケーブルで通信する、基盤24 MTP/MPOの極性の維持はより複雑である。OMCはタイプA (キーへのキー) MTP/MPOのトランク ケーブルを推薦する。私達のタイプAandのタイプAFカセット、パッチ ケーブルにのための必要性無しを使ってもう。結合性方法は次の映像で説明される |
Zionコミュニケーションの熱いトランク ケーブル
Zionコード | Zionの記述 | |||||||
7236001 | ZCM1122HIA1X | MPO女性SM 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236002 | ZCM1152HIA1X | MPO女性SM 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236003 | ZCM1127HLA1X | MPO女性OM3 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236004 | ZCM1157HLA1X | MPO女性OM3 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236005 | ZCM1128HMA1X | MPO女性OM4 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236006 | ZCM1158HMA1X | MPO女性OM4 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236007 | ZCM2122HIA1X | MTP女性SM 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236008 | ZCM2152HIA1X | MTP女性SM 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236009 | ZCM2127HLA1X | MTP女性OM3 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236010 | ZCM2157HLA1X | MTP女性OM3 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236011 | ZCM2128HMA1X | MTP女性OM4 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236012 | ZCM2158HMA1X | MTP女性OM4 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 |
包装
これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
3. 別の質レベル。 |
