| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50個 |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 預金を受け取った後、通常25日。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 耐久性: | <0.3dB 代表的な変化、200 回の嵌合 | 互換性: | ≤0.2dB |
|---|---|---|---|
| 張力強度: | >70N | プラグイン時間: | ≦500 |
| 使用温度（℃）: | -40～+85℃ |
名付け規則&注文確認情報:
Senko MPO の Pull Tab を押してください

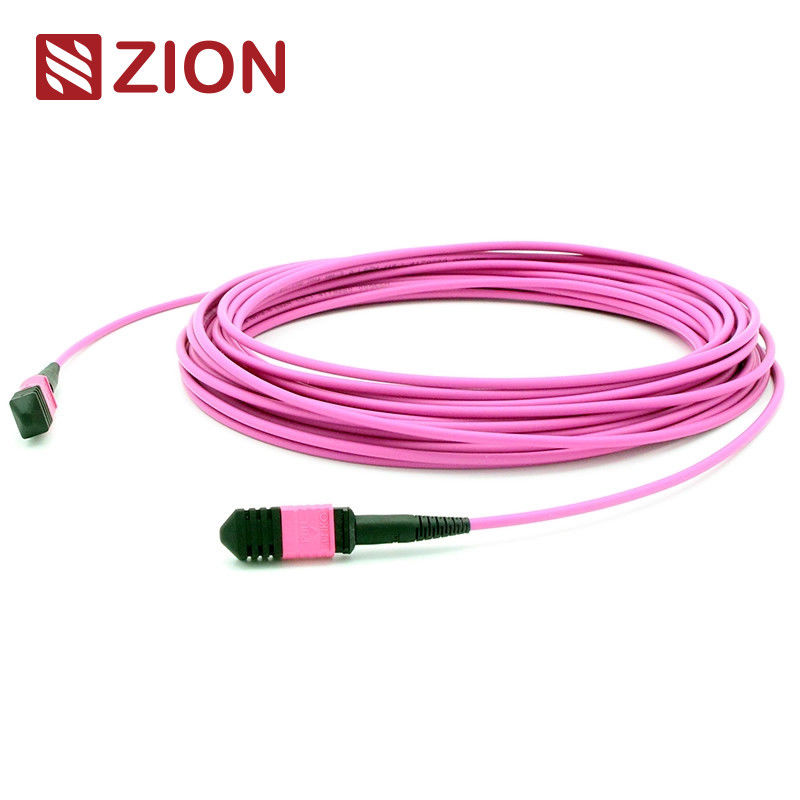

MPO-MPO 12F ファイバーパッチコードの図
総長さ ((L) ((m):容許の長さ ((cm) 3 つの接続方法が正しいMTP/MPO偏差を維持するのに役立ちます 1極性 A 接続 極性 A MPOケーブルは,キーアップ,キーダウン設計を使用します.したがって,下図のように, 1 の位置 2極性B接続 極度B MTPケーブルはキーアップ,キーアップの設計を使用する.したがって,下図のように,1つのコネクタの位置1は他のコネクタの位置12に対応する.したがって,接続のために極度B MTPケーブルを使用する場合2つの端にA-Bデュプレックスパッチケーブルを使用する必要があります. キーアップのキーアップデザインは,ファイバー1がファイバー12に送信する極度を逆転させるのに役立ちます. つまり,Rx1はTx1に送信します. 3極性C接続 極度AMPOケーブルと同様に,極度CMPOケーブルもキーアップ,キーダウンデザインを使用します.しかし,ケーブル内側には,ファイバークロスデザインがあります.接続器の位置1は,接続器の位置2に対応します. 注: 極度タイプは次の命名規則に記載されています-極度A;極度B;極度C シオン通信の熱い幹ケーブル
0
接続の位置1に対応します. 極度フリップはありません. したがって,接続のために極度A MTPケーブルを使用すると,片端にはA-Bデュプレックスパッチケーブル,もう片端にはA-Aデュプレックスパッチケーブルを使う必要があります.このリンクでは,Rx1はTx1に接続する必要があります.A-Aデュプレックスパッチケーブルを使用しない場合,極度A MTPケーブルの設計原理に従って,ファイバー1はファイバー1に送信することができます.つまり,Rx1はRx1に送信することができます.誤りが生じる可能性があります.
下の図のように,接続のために極度C MTPケーブルを使用すると,両端にA-Bデュプレックスパッチケーブルを使用する必要があります.クロスファイバーデザインは,極度を逆転させるのに役立ちますRx1はTx1に伝達します. これは,Rx1がTx1に伝達する
この簡単に取り取れる 保護された光ファイバーケーブルパケットは OMCによって 標準でラベルとマークされています
標準紙箱のサイズは: 34*22*15cm; 44*34*24cm ; 54*39*34cm. どの紙箱を使うかは商品Qtyによって異なります.
梱包はカスタマイズできます.
