ホーム > 製品> MPO MTP> 24 ファイバー OM4 LSZH MPO パッチコード 高密度データセンター用のカスタムメーター

24 ファイバー OM4 LSZH MPO パッチコード 高密度データセンター用のカスタムメーター

24 Fibers OM4 LSZH MPO Patch Cord Custom Meters for High-Density Data Centers
24 Fibers OM4 LSZH MPO Patch Cord Custom Meters for High-Density Data Centers
基本情報
起源の場所: 中国
ブランド名: HELLOSIGNAL® OR OEM
最小注文数量: 50個
パッケージの詳細: 10個/ビニール袋
受渡し時間: 預金を受け取った後、通常25日。
支払条件: T/T
供給の能力: 制限なし
ベストプライス 接触
詳細情報
耐久性: <0.3dB 代表的な変化、200 回の嵌合 交換可能性: ≤0.2dB
抗張力: >70N プラグイン時間: ≦500
動作温度 (°C): -40～+85℃
ハイライト:

24心MPOパッチコード

,

OM4 MPO パッチコード

,

LSZH MPO パッチコード

製品の説明

製品概要

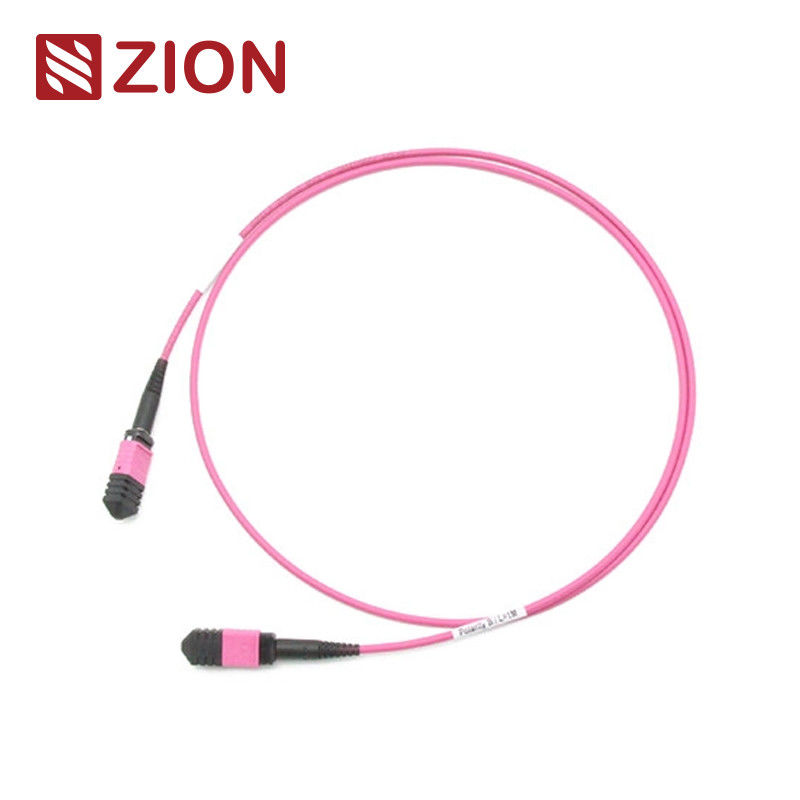

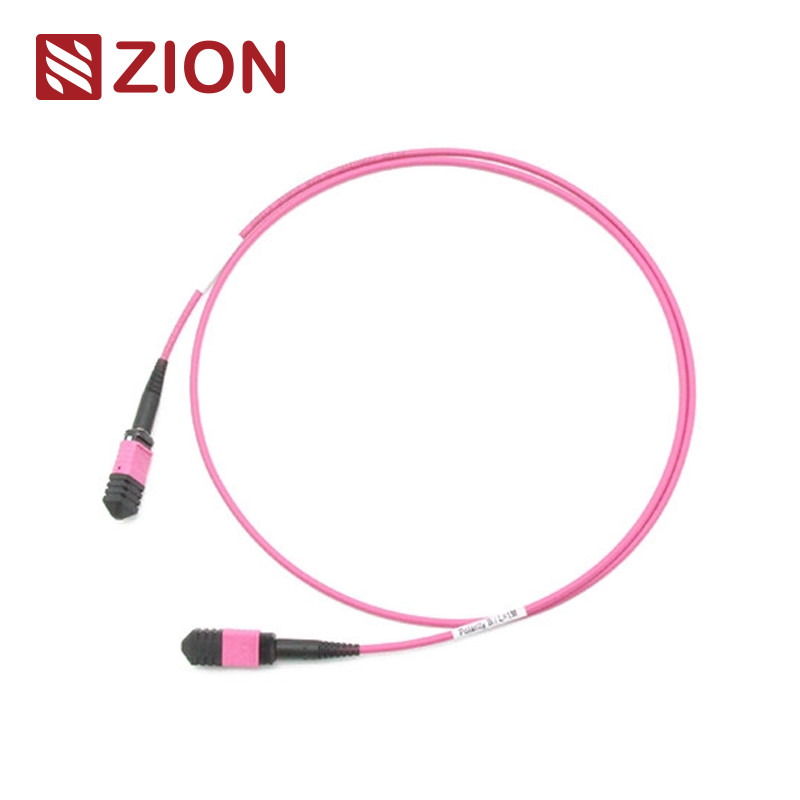

MPOメス-MPOメス OM4 3.0mm LSZH 24ファイバー MPOパッチコード カスタムメートル
24 ファイバー OM4 LSZH MPO パッチコード 高密度データセンター用のカスタムメーター 0
製品識別
Zionコード: ZCM1158HMA1X
Zion説明: MPOメス-MPOメス OM4 3.0mm LSZH 24ファイバー MPOパッチコード カスタムメートル
MPOコネクタ技術
MPO（Multi-Fiber Push On）コネクタは、主にデータセンター環境、FTTB（Fiber-to-the-Building）アプリケーション、および40G、100G、QSFP+テクノロジーをサポートする光トランシーバ機器内の内部接続で使用される高密度ファイバコネクタシステムです。
MPOコネクタは、ファイバー数、性別（オス/メス）、研磨タイプ（PCまたはAPC）に基づいて、IEC 61754-7規格に従って分類されます。
製品仕様
MPO-MPO 3.0mm LSZHファイバーパッチコード
このMPOファイバーパッチコードは、両端にMPOコネクタを備え、12、24、48、60、72、96、144ファイバーを含むさまざまなファイバー数で利用できます。最大10/40/100Gbpsのデータセンターソリューションをサポートするように設計されており、これらのコードは、カセット、パネル、および堅牢なMPOファンアウトの信頼性の高い相互接続を提供します。
主な用途は次のとおりです:
  • 高密度データセンターバックボーンケーブル
  • FTTB（Fiber-to-the-Building）の設置
  • 光機器内の内部接続
  • 高ファイバー数環境での迅速な展開
業界標準への準拠
MPOシングルモードリファレンス: IEC 61754-7
MPOシングルモードハウジングの詳細: SM APC: 緑色のコネクタ+黒色のブーツ（標準損失MPO）、SM APC: 黄色のコネクタ+黒色のブーツ（超低損失MPO）
MPOマルチモードリファレンス: IEC 61754-7
MPOマルチモードハウジングの詳細: OM1&OM2 PC: ベージュ色のコネクタ+黒色のブーツ（標準損失MPO）、OM3&OM4 PC: アクア色のコネクタ+黒色のブーツ（標準および超低損失MPO）、OM3&OM4 PC: ヘザーバイオレット色のコネクタ+黒色のブーツ（標準損失MPO）
準拠:
  • IEC規格 IEC-61754-7; IEC61755
  • Telcordia GR-1435-CORE
  • JIS C5982; TIA-604-5(FOCIS5)
  • TIA-568-Cに準拠した構造化ケーブル配線
  • 10Gファイバーチャネル準拠
  • 40Gおよび100G IEEE 802.3
光性能仕様
シングルモード（SM）- APC 8度研磨
挿入損失（MPO）:
標準損失: ≤ 0.75 dB（最大）、≤ 0.50 dB（標準）
超低損失: ≤ 0.35 dB（最大）、≤ 0.20 dB（標準）
挿入損失（LC/SC/FC/ST）: ≤ 0.3 dB
リターンロス:
MPO: ≥ 60 dB（8度研磨）
LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB
マルチモード（MM）- PCフラット研磨
挿入損失（MPO）:
標準損失: ≤ 0.60 dB（最大）、≤ 0.50 dB（標準）
超低損失: ≤ 0.35 dB（最大）、≤ 0.20 dB（標準）
挿入損失（LC/SC/FC/ST）: ≤ 0.3 dB
リターンロス:
MPO: ≥ 25 dB
LC/SC/FC/ST: ≥ 35 dB
一般仕様
耐久性: < 0.3 dB（標準的な変化、200回の嵌合後）
互換性: ≤ 0.2 dB
引張強度:> 70 N
プラグイン回数: ≤ 500
動作温度: -40°C～+85°C
主な特徴
  • 低挿入損失、高リターンロス性能
  • 4、8、12、24ファイバー終端を備えたMTベースのマルチファイバーコネクタ
  • 光ファイバーの経済的な一括終端ソリューション
  • 低損失および標準損失のSMおよびMMアプリケーション向けに設計
  • 堅牢な丸型ケーブル、楕円形ケーブル、およびベアリボンオプションで利用可能
  • ファイバータイプと研磨タイプを容易に識別するための色分けされたハウジング
  • 優れた再現性と交換性
アプリケーション
すべてのOMC MPOコネクタは、Senko/Nissin/Sumitomoから供給されています。MPOファイバーパッチケーブルは、次の3つの主要分野で使用される高密度アセンブリです:
  • 高密度データセンター環境
  • FTTB（Fiber-to-the-Building）の設置
  • 光ファイバー機器内の内部接続
長さ公差仕様
全長（L）（m） 長さ公差（cm）
0 < L < 1 +5/-0
1 < L < 10 +10/-0
10 < L < 40 +15/-0
40 < L +0.5% x L/-0
梱包情報
標準カートンサイズ: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm。カートンの選択は注文数量によって異なります。カスタムパッケージングが利用可能です。
OEM/ODMサービス
カスタマイズオプションには以下が含まれます:
  • ケーブルの色、印刷、およびジャケット素材
  • コネクタの色カスタマイズ
  • OEMラベリング、識別リング、およびケーブルラベル
  • カスタムパッケージングと出荷マーク
  • さまざまな品質レベルが利用可能
