耐久性: | <0.3dB 代表的な変化、200 回の嵌合 | 互換性: | ≤0.2dB |
---|---|---|---|
引張強さ: | >70N | プラグイン時間: | >600 |
使用温度(℃): | -40~+85℃ |
Zionコード | Zionの記述 | |||||||
ZCM2128HMA1X | MTP女性OM4 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | |||||||
MTPのコネクターはタイプの繊維のコネクターである。MTP (マルチファイバー押し)はマルチコア繊維のコネクターのタイプである。前のMTP高密度繊維-関係システムはデータ センタの高密度環境の適用、建物への光ファイバーの適用、および光学装置、40G、100G、QSFP+のような光学トランシーバー装置の中の内部関係の塗布で現在主に使用される。 | ||||||||
MTPのコネクターのタイプはIEC 61754-7の規則に従って区別される:中心数(配列数)、男性の頭部(男性、女性)、極性(PCかAPC)。 | ||||||||

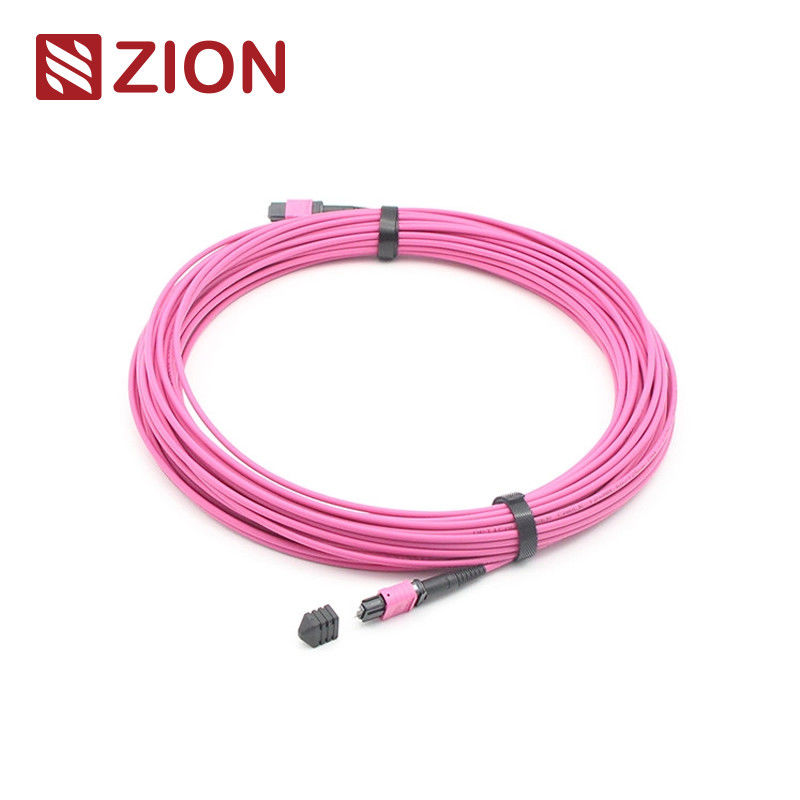

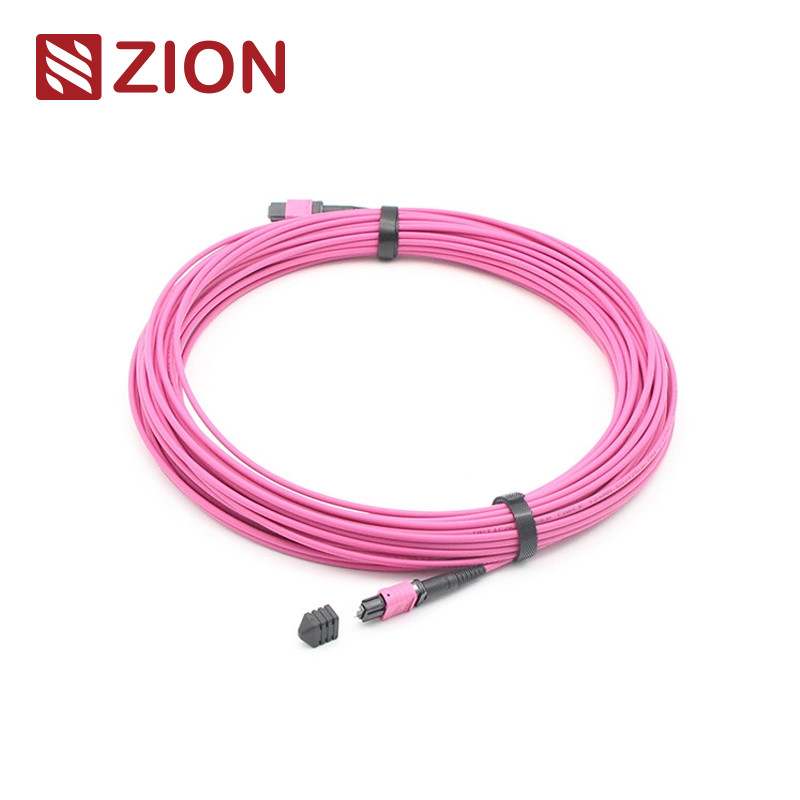

MTP-MTP 3.0mm LSZH繊維のパッチ・コード。MTP繊維のパッチ・コード ケーブルは両端のMTPのコネクターによって終わる。MTP繊維のパッチ・コードは常設リンクとしてMTPモジュールを一緒に接続する。繊維のパッチ・コードは12、24、48,60,72、96,144fibersと利用できる。サポートは10/40/100Gbpsデータ センタの解決にスピードをあげる。彼らは普通カセット、パネルまたは高耐久化されたMTPのファン出口を相互に連結し、データ センタおよび他の高い繊維の環境でケーブルで通信する高密度背骨の急速な配置を促進するために採用される。その上、MTPはまたパッチ盤のコネクター様式を変えなければならなければ多くの柔軟性および便利を提供する。ちょうどパッチ盤の相互接続側面に新しいコネクター様式の新しいカセットを取付けるケーブル トランクのコネクターを、変えるかわりに。 | ||||||||
12F MTP-MTP繊維のパッチ・コードは40G QSFP+ SR4、40G QSFP+ CSR4および100G QSFP28 SR4の光学ダイレクト接続および高密度データ センタのために設計されている。 |
コネクターの産業基準:
コネクター | 参照 | 細部の収容 | ||||||
単モードMTP | EIA/TIA-604-5 | SM APC:緑connectors+blackのブーツ(標準的な損失MTP) SM APC:黄色いconnectors+blackのブーツ(極度の低損失MTP) |
||||||
多重モードMTP | EIA/TIA-604-5 | OM1&OM2 PC:ベージュconnectors+blackのブーツ(標準的な損失MTP) OM3&OM4 PC:水connectors+blackのブーツ(Standard&Super低損失MTP) OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ(標準的な損失MTP) |
はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 (FOCIS5)迎合的な構成されたケーブルで通信すること | ||||||||
迎合的な10G繊維チャネル | ||||||||
40Gおよび100G IEEE 802.3 |
光学指定:
Spec項目。 | 単一モード(APCの8程度は磨いた) | 多重モード(PCの平らな光沢) | ||||||
nsertionの損失(MTP) (IEC 61300-3-34) |
標準的な損失:≤0.75dB (最高)、≤0.50dB (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
標準的な損失:≤0.6dB (最高)、≤0.50 (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
||||||
挿入損失(LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
リターン・ロス(MTP) | ≥60dB (8degree磨くこと) | ≥25dB | ||||||
リターン・ロス(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
耐久性 | <0> | |||||||
互換性 | ≤0.2dB | |||||||
引張強さ | >70N | |||||||
差込式の時 | >600 | |||||||
実用温度(℃) | ·- 40への+ 85°C |
特徴: | ||||||||
の低い挿入損失、ハイ リターンの損失 | ||||||||
MTはマルチファイバー コネクター、4,8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた | ||||||||
繊維の固まり終了のためのの経済的な解決 | ||||||||
低損失および標準的な損失SMおよびMMの適用のために設計されている | ||||||||
は利用できる円形ケーブル、楕円形ケーブルおよび裸のリボンの選択を高耐久化した | ||||||||
利用できるの色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため | ||||||||
反復性およびexchangeabilityでよい |
適用: | ||||||||
OMCのMTPのコネクターすべてはSenko/Nissin/Sumitomoからある。MTPのパッチ・コードは3つの区域の一般使用の一種の高密度ケーブル会議である。 | ||||||||
高く密な程度の環境とのデータ センタの適用 | ||||||||
建物への光ファイバー | ||||||||
繊維装置の内部コネクターの塗布。 |
Rules&Orderの確認情報を挙げること:
Senko MTPのためのプッシュ プル タブ
MTP-MTP 12Fのトランク ケーブルのデッサン。
全長(L) (m) | 許容(cm)の長さ | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40『+0.5% x L/0 |
|
3つの関係方法助けは右のMTP/MTPの極性を保つ
1. 極性関係
極性はMTPケーブル キーを、設計の下で主使い果す。従って、次図に示すように、1つの位置1 コネクターは別のコネクターの位置1に相当してある。極性フリップがない。従って、私達が関係のために極性をMTPケーブル使用するとき、私達はもう一方の端の1つの端およびA-A複式アパートパッチ ケーブルのA-Bの二重パッチ ケーブルを使用しなければならない。その後このリンクで、Rx1はTx1に接続しなければならない。私達がA-A複式アパートパッチ ケーブルを使用しなければ、極性の設計原理に従ってMTPケーブル、繊維1は繊維1に送信するかもしれないすなわちRx1は間違いを引き起こすかもしれないRx1に送信するかもしれない。 |
2. 極性Bの関係
極性B MTPケーブルはキーを、設計の上で主使い果す。従って、次図に示すように、1つのコネクターの位置1は別のコネクターの位置12に相当してある。従って、私達が関係のために極性B MTPケーブルを使用するとき、私達は両端のA-Bの二重パッチ ケーブルを使用するべきである。設計助けの上のキーまでのキー以来繊維1を作る極性を弾くことはTx1に繊維12、それに、であるRx1送信する送信する。 |
3. 極性Cの関係
極性のようにMTPケーブル、極性C MTPケーブルはまたキーを、設計の下で主使い果す。但し、中ケーブルで、1つのコネクターの位置1をある位置2に相当して作る繊維の十字の設計がある、 別のコネクター。次図に示すように、私達が関係のために極性C MTPケーブルを使用するとき、私達は両端のA-Bの二重パッチ ケーブルを使用するべきである。十字繊維の設計助け以来繊維1を作る極性を弾くことはTx1に繊維2、それに、であるRx1送信する送信する。 |
注:極性のタイプは次の示す規則極性Aにある;極性B;極性C
Zionコミュニケーションの熱いトランク ケーブル
Zionコード | Zionの記述 | |||||||
7236001 | ZCM1122HIA1X | MPO女性SM 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236002 | ZCM1152HIA1X | MPO女性SM 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236003 | ZCM1127HLA1X | MPO女性OM3 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236004 | ZCM1157HLA1X | MPO女性OM3 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236005 | ZCM1128HMA1X | MPO女性OM4 3.0mm LSZH 12繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236006 | ZCM1158HMA1X | MPO女性OM4 3.0mm LSZH 24繊維MPOのパッチ・コードの注文のメートルへのMPOの女性 | ||||||
7236007 | ZCM2122HIA1X | MTP女性SM 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236008 | ZCM2152HIA1X | MTP女性SM 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236009 | ZCM2127HLA1X | MTP女性OM3 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236010 | ZCM2157HLA1X | MTP女性OM3 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236011 | ZCM2128HMA1X | MTP女性OM4 3.0mm LSZH 12繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 | ||||||
7236012 | ZCM2158HMA1X | MTP女性OM4 3.0mm LSZH 24繊維MTPのパッチ・コードの注文のメートルへのMTPの女性 |
包装
これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
3. 別の質レベル。 |
