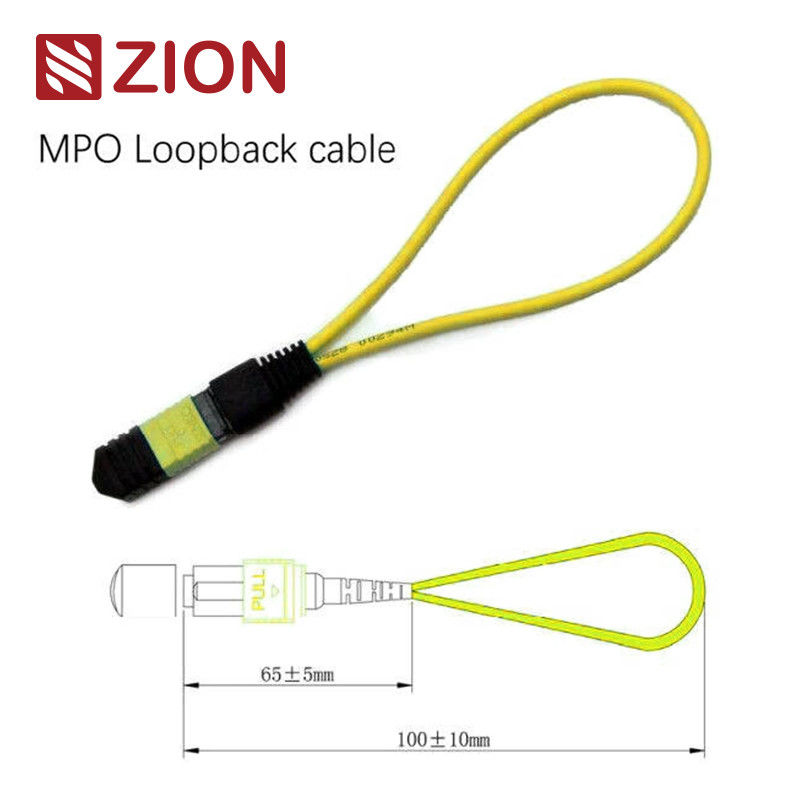

12ファイバーMPO シングルモード光ファイバーループバックモジュール/ケーブル
12F MPO SM 光ファイバーループバックモジュール/ケーブル
ザイオン コード と 説明
シオンコード:ZCM1121HXA1
シオン 記述:12F MPO SM 光ファイバーループバックモジュール/ケーブル
MPOループバックは,MPOバックリングジャンパーをLOOPBACK配置で含んでおり,ファイバルの両端をMPOコネクタに接続し,同じコネクタ内で連続した光経路を作成します.装置の打ち上げ能力と受信感度をテストすることができます,特に40/100Gネットワーク通信において,信号を返信することで,複数の潜在的な問題を特定し,光ファイバーネットワークにおける個々のコンポーネントやインターフェースの効果的なテストと評価を促進します..
8コア,12コア,異なる試験ポート要件に適応するための様々なファイバー構成の24コアMPOコネクタ. 12F MPO ファイバーループバックモジュールは,特に40GBASE-SR4 QSFP+または100GBASE-SR4デバイスのためのMPO インターフェースを搭載したトランシーバーの検証とテストを可能にします.
MPOループバックモジュールは,送信および受信機能をテストするためにループされた信号を提供します.それらはテスト環境,特に平行光学40Gおよび100Gネットワークで広く使用されています.ループバックは,MPOトランシーバーインターフェイスのトランシーバー (TX) と受信機 (RX) の位置をリンクするように設計されています.MPOループバックは,MPOトランクとパッチケーブルに接続することによって,光学ネットワークセグメントの挿入損失 (IL) テストを容易にし,加速します.
OMCは,MPOネットワークコンポーネントとシステムのバーンインとテストのためのMPO光ファイバーループバック組成品を包括的に提供しています.これらのMPOループバックアセンブリは,ネットワーク機器の送信機能力と受信機感度を効果的にテストします.これらのアプリケーションでは最大密度のためにコンパクトなケースにパッケージ化されています.
接続器 工業標準
MPO シングルモード参照:IEC 61754-7
MPO シングルモードハウジング 詳細:SM APC:緑色のコネクタ +黒いブート (標準損失MPO)
SM APC: 黄色いコネクタ + 黒いブート (超低損失MPO)
MPO マルチモード参照:IEC 61754-7
MPO マルチモードハウジング 詳細:
OM1とOM2PC:ベージュ色のコネクタ +黒いブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ + ブラックブート (標準&超低損失MPO)
OM3&OM4PC:ヘザー・バイオレットコネクタ +ブラックブート (標準損失MPO)
- IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
- 10G ファイバーチャネル対応
- 40Gと100G IEEE8023
資料 詳細
オプティカル仕様
挿入損失:
SM ((G657A1) < 1.0dB
挿入・引くテスト:
500回,IL < 0.5dB
光ファイバーループバック試験
ループバックテストは,通信デバイスから信号を送信し,適切な機能性または欠陥ネットワークノードのトラブルシューティングを決定するために同じデバイスに戻すことを含む.光ファイバーループバック試験用光ファイバー回路ケーブルまたはデータ送信モジュールを使用して,装置が発信する信号は,アクティブコンポーネントの送信 (Tx) 端から,同じコンポーネントの受信 (Rx) 端までループされます..
適用する
光ファイバーループバックテストは,光ファイバートランシーバーをチェックするために一般的に用いられる.トランシーバーには光信号を受信し送信するための2つのポートがあるため,このポートをテストして 適切な動作を確認することが不可欠です. 光ファイバーループバックテストは,トランシーバーのメンテナンスの最も便利な方法を提供します. テストプロセスは,レーザー信号を送信ポートから受信ポートにルーティングします.送信されたパターンと受信されたパターンを比較して,同じでエラーのないことを確認します..
- 40Gまたは100G MPO/MPOインターフェーストランシーバーとコロロケーション
- ループバックモジュールは,光ファイバーネットワーク機器の送信能力と受信機感度をテストするために使用できる.
名付け規則と順序確認情報
コネクタとファイバーチャネル
極度 (チャネルアライナメント)
特定のトランシーバーに どのループバックを選ぶか?
光ファイバートランシーバーの適切なループバックを選択するには,インターフェースタイプ,ポーランドのタイプそしてケーブルタイプ下記は,一般的に使用されるトランシーバーの概要選択ガイドです.
結論
このガイドでは,最も一般的に使用される光ファイバートランシーバーの特定のファイバーループバック選択について説明します.インターフェースの種類についての詳細を特定することによって適切なループバックを決定することができます物理的な接触とケーブルの種類
シオン通信の熱いMPO光ファイバーループバック
- 7236013 ZCM1111HXA: 8F MPO SM 光ファイバーループバックモジュール/ケーブル
- 7236014 ZCM1121HXA: 12F MPO SM 光ファイバーループバックモジュール/ケーブル
- 7236015 ZCM1141HXA: 24F MPO SM 光ファイバーループバックモジュール/ケーブル
- 7236016 ZCM1116HXA: 8F MPO OM3 光ファイバーループバックモジュール/ケーブル
- 7236017 ZCM1126HXA: 12F MPO OM3 光ファイバーループバックモジュール/ケーブル
- 7236018 ZCM1146HXA: 24F MPO OM3 光ファイバーループバックモジュール/ケーブル
- 7236019 ZCM1117HXA: 8F MPO OM4 光ファイバーループバックモジュール/ケーブル
- 7236020 ZCM1127HXA: 12F MPO OM4 光ファイバーループバックモジュール/ケーブル
- 723602: ZCM1147HXA: 24F MPO OM4 光ファイバーループバックモジュール/ケーブル
- 7236022 ZCM2111HXA: 8F MTP SM 光ファイバーループバックモジュール/ケーブル
- 7236023 ZCM2121HXA: 12F MTP SM 光ファイバーループバックモジュール/ケーブル
- 7236024 ZCM2141HXA: 24F MTP SM 光ファイバーループバックモジュール/ケーブル
- 7236025 ZCM2116HXA: 8F MTP OM3 光ファイバーループバックモジュール/ケーブル
- 7236026 ZCM2126HXA: 12F MTP OM3 光ファイバーループバックモジュール/ケーブル
- 7236027 ZCM2146HXA: 24F MTP OM3 光ファイバーループバックモジュール/ケーブル
- 7236028 ZCM2117HXA: 8F MTP OM4 光ファイバーループバックモジュール/ケーブル
- 7236029 ZCM2127HXA: 12F MTP OM4 光ファイバーループバックモジュール/ケーブル
- 7236030 ZCM2147HXA: 24F MTP OM4 光ファイバーループバックモジュール/ケーブル
パッケージ
この光ファイバーケーブルは,手軽に取り扱える,保護されたパッケージで,OMCが標準としてラベルを付け,マークしています.標準的な箱サイズは34×22×15cm,44×34×24cm,および54×39×34cmです.特定の使用された箱は,商品の量に依存します.オーダーメイドのパッケージングが可能です.
OEM/ODM サービス
- ケーブルの色,印刷文字,ケーブルジャケットの材料,コネクタの色
- OEM ラベル,識別リング,ケーブルのラベル,箱,輸送マーク
- 異なる品質レベル
|
