| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50個 |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 預金を受け取った後、通常25日。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 繊維径: | 9/125um | 挿入損失: | SM(G657A1)＜1.0dB |
|---|---|---|---|
| リターン・ロス: | SM＞50dB | 挿抜試験: | 500回、IL＜0.5dB |
| 使用温度（℃）: | -40℃～+80℃ |
| Zionコード | Zionの記述 | |||||||

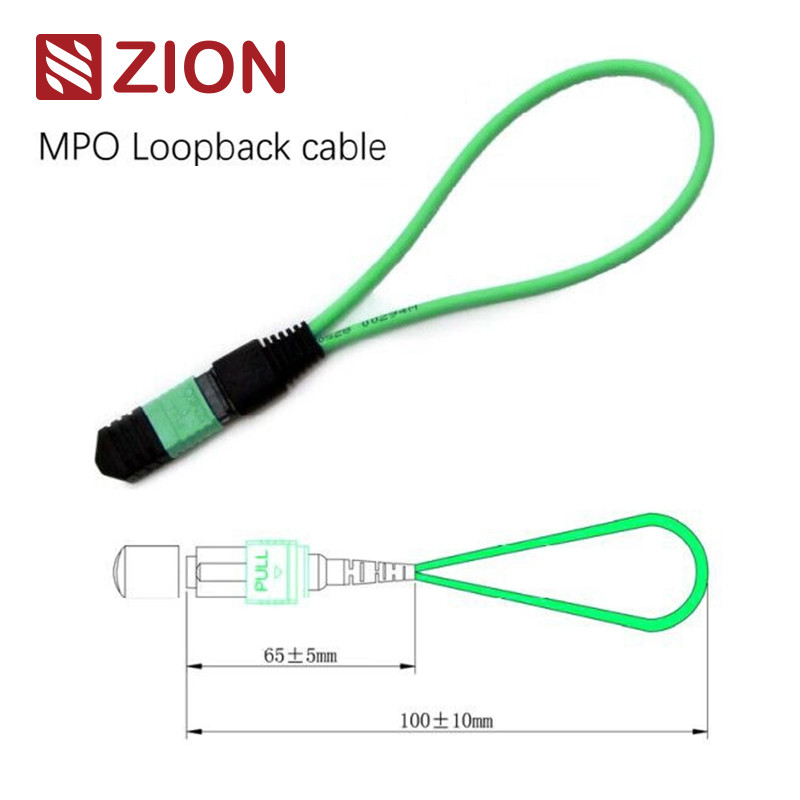

| ZCM1141HXA1 | 24F MPO SMの繊維光学のループバック モジュール/Cable | |||||||
| MPOのループはループバックでMPOの背部リング跳躍ラインを含み、MPOのコネクターに同じコネクターの軽い道を達成するために繊維の両端を入れる。40/100Gネットワーク コミュニケーションの装置の進水容量そして受け入れの感受性は、特に繊維ネットワークの単一の部品またはインターフェイスの有効なテストおよび評価を達成する信号を戻すことによって、さまざまで潜在的な現象を見つけることができる。 | ||||||||
| 装置8つの-中心、12 -中心および24の- test.8F MPO繊維のループバック モジュールの港に合わせるべき中心MPOのコネクターおよび複数の繊維繊維構成はMPOインターフェイスを特色にするトランシーバーの証明そしてテストを可能にする– 40GBASE-SR4/CSR4 QSFP+収容できる光ファイバー回路の多くの構成がある。12F MPO繊維のループバック モジュールはMPOインターフェイスを– 40GBASESR4 QSFP+か100GBASE-SR4装置特色にするトランシーバーの証明そしてテストを可能にする。24F MPO繊維のループバック モジュールはMPOインターフェイス– 100GBASESR10 CXP/CFP装置--を特色にするトランシーバーの証明そしてテストを可能にする。 | ||||||||
| MPOのループバック モジュールは送信するためにテストする輪にされた信号を提供し、機能を受け取る。それは平行光学40および100Gネットワーク内のテスト環境の内で特に広く使用した。ループバックはMPOのトランシーバー インターフェイスのトランシーバー（TX）および受信機（RX）の位置をつなぐために造られる。MPOのループバックは促進でき、MPOのトランク/パッチにそれらを接続することによって光学ネットワークの区分のILのテストのスピードをあげることは導く。 | ||||||||
| OMCはバーンインのためのMPOの繊維光学のループバック アセンブリのラインおよびMPOネットワーク部品およびシステムのテストを提供する。これらのMPOのループバック アセンブリが効果的に電気通信およびデータ通信の条件のためにネットワーク設備の送信機の機能そして受信機の感受性を、特にテストするのに使用されている。彼らはこれらの適用のための高密度利用できるののための密集したハウジングで包まれる。 | ||||||||
コネクターの産業基準:
| コネクター | 参照 | 細部の収容 | ||||||
| 単モードMPO | IEC 61754-7 | SM APC:緑connectors+blackのブーツ（標準的な損失MPO） SM APC:黄色いconnectors+blackのブーツ（極度の低損失MPO） |
||||||
| 多重モードMPO | IEC 61754-7 | OM1&OM2 PC:ベージュconnectors+blackのブーツ（標準的な損失MPO） OM3&OM4 PC:水connectors+blackのブーツ（Standard&Super低損失MPO） OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ（標準的な損失MPO） |
||||||
| はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 （FOCIS5）迎合的な構成されたケーブルで通信すること | ||||||||
| 迎合的な10G繊維チャネル | ||||||||
| 40Gおよび100G IEEE 802.3 |
材料の細部
光学指定:
| 項目 | 変数 | |||||||
| 繊維のタイプ | 単モード | |||||||
| 繊維の直径 | 9/125um | |||||||
| 挿入損失 | SM （G657A1） <1.0dB | |||||||
| リターン・ロス | SM >50dB | |||||||
| 挿入物引きテスト | 500times、IL <0.5dB | |||||||
| 操作の温度 | -40℃~ +80℃ | |||||||
繊維光学のループバックのテスト:
| 通常、折返しテストは信号が通信機器から送られ、装置によく作用しているまたはネットワークの不完全なノードを修理する方法としてループバックしたかどうか定める方法としてテストである。テストするように装置の動作信頼度を確認するのに繊維光学のループバックのために光学ループバックが使用されている。データ伝送のための繊維光学のループバック ケーブルか繊維光学のループバック モジュールを使用して、装置によって出る信号はからに戻って送信する（動的機器のTxの）端を受け取る（同じ部品のRxの）端を輪になる。 |
適用:
| 実用化に関しては、繊維光学の折返しテストは頻繁に繊維光学のトランシーバーを点検するために用いられる。トランシーバーに光信号を受け取り、送信するための2つの港があるので、操作の下にまだあるかどうか見るために港をテストすることは必要である。従って、繊維光学の折返しテストはトランシーバーの維持のための最も便利な方法である。テスト プロセスは受信機の港に戻って送信機の港からのレーザー信号の誘導によって行う。それから送信されたパターンは受け取られたパターンとそれらは同一で、間違いがないことを確かめるために比較される。 | ||||||||
| は40Gまたは100G MPO/MPOインターフェイス トランシーバーと配列した | ||||||||
| のループバック モジュールは繊維光学のネットワーク設備の伝達機能そして受信機の感受性のテストに使用することができる。 |
Rules&Orderの確認情報を挙げること:
| コネクター | 繊維チャネル | |||||||
極性（チャネルの直線）
特定のトランシーバーのために選ぶべきどれか。
| トランシーバーおよびループバックの共通機能を考えると、私達はコネクターのタイプ、光沢のタイプおよびケーブル タイプについてループバックをトランシーバーに選んだ場合考えるべきである。ある大抵使用されたトランシーバー モジュールのための選択ガイドは次のテーブルで要約される。 | ||||||||
| 表1:10G SFP+のトランシーバーのためのループバックの選択 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 表2:40G QSFP+のトランシーバーのためのループバックの選択 |
| モデル | インターフェイスの種類 | ケーブル タイプ | 適されたループバック | |||||
| 40GBASE-CSR4 | MTP/MPO （UPC） | MMF | 8/12の繊維MTP/UPCのマルチモード・ファイバ ループバック |
|||||
| 40GBASE-SR4 | MTP/MPO （UPC） | MMF | ||||||
| 40GBASE-PLRL4 | MTP/MPO （APC） | SMF | 8/12の繊維MTP/APC単モード繊維のループバック | |||||
| 40GBASE-PLR4 | MTP/MPO （APC） | SMF | ||||||
| 40GBASE-LR4 | LCの二重（PC） | SMF | LC/UPCの複式アパートの単モード繊維 ループバック |
|||||
| 40GBASE-LR4L | LCの二重（UPC） | SMF | ||||||
| 40GBASE-ER4 | LCの二重（UPC） | SMF | ||||||
| 40GBASE-LX4 | LCの二重（UPC） | MMF/SMF | LC/UPCの複式アパートの多重モード/単一 | |||||
| 表3:100G QSFP28のトランシーバーのためのループバックの選択 |
| モデル | インターフェイスの種類 | ケーブル タイプ | 適されたループバック | |||||
| 100GBASE-SR4 | MTP/MPO （UPC） | MMF | 8/12の繊維MTP/UPCのマルチモード・ファイバ ループバック |
|||||
| 100GBASE-PSM4 | MTP/MPO （APC） | SMF | 8/12の繊維MTP/APC単モード繊維のループバック | |||||
| 100GBASE-LR4 | LCの二重（PC） | SMF | LC/UPCの複式アパートの単モード繊維 ループバック |
|||||
| 表4:CFPのトランシーバーのためのループバックの選択 |
| モデル | インターフェイスの種類 | ケーブル タイプ | 適されたループバック | |||||
| 40GBASE-SR4 CFP | MTP/MPO （UPC） | MMF | 8/12の繊維MTP/UPCのマルチモード・ファイバ ループバック |
|||||
| 40GBASE-LR4 CFP | SCの二重（UPC） | SMF | SC/UPCの複式アパートの単モード繊維 ループバック |
|||||
| 40GBASE-FR CFP | SCの二重（UPC） | SMF | ||||||
| 100GBASE-LR4 CFP | SCの二重（PC/UPC） | SMF | ||||||
| 100GBASE-ER4 CFP | SCの二重（PC/UPC） | SMF | ||||||
| 100GBASE-SR4 CFP | MPO/MTP （UPC） | MMF | 24の繊維MTP/UPCのマルチモード・ファイバ ループバック |
|||||
結論
| このポストはある最も一般的な繊維光学のトランシーバーのための特定の繊維のループバックの選択を論議する。このポストで述べられないインターフェイスの種類、物理的接触およびケーブル タイプについての細部を得ることによってそれのための適したループバックを選ぶ方法を他のトランシーバー モジュールのために、私達はまた知ってもいい。 |
Zionコミュニケーションの熱いMPOの繊維光学のループバック
| Zionコード | Zionの記述 | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO SMの繊維光学のループバック モジュール/Cable | ||||||
| 7236014 | ZCM1121HXA1 | 12F MPO SMの繊維光学のループバック モジュール/ケーブル | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO SMの繊維光学のループバック モジュール/Cable | ||||||
| 7236016 | ZCM1116HXA1 | 8F MPO OM3の繊維光学のループバック モジュール/Cable | ||||||
| 7236017 | ZCM1126HXA1 | 12F MPO OM3の繊維光学のループバック モジュール/Cable | ||||||
| 7236018 | ZCM1146HXA1 | 24F MPO OM3の繊維光学のループバック モジュール/Cable | ||||||
| 7236019 | ZCM1117HXA1 | 8F MPO OM4の繊維光学のループバック モジュール/Cable | ||||||
| 7236020 | ZCM1127HXA1 | 12F MPO OM4の繊維光学のループバック モジュール/Cable | ||||||
| 7236021 | ZCM1147HXA1 | 24F MPO OM4の繊維光学のループバック モジュール/Cable | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP SMの繊維光学のループバック モジュール/Cable | ||||||
| 7236023 | ZCM2121HXA1 | 12F MTP SMの繊維光学のループバック モジュール/Cable | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP SMの繊維光学のループバック モジュール/Cable | ||||||
| 7236025 | ZCM2116HXA1 | 8F MTP OM3の繊維光学のループバック モジュール/Cable | ||||||
| 7236026 | ZCM2126HXA1 | 12F MTP OM3の繊維光学のループバック モジュール/Cable | ||||||
| 7236027 | ZCM2146HXA1 | 24F MTP OM3の繊維光学のループバック モジュール/Cable | ||||||
| 7236028 | ZCM2117HXA1 | 8F MTP OM4の繊維光学のループバック モジュール/Cable | ||||||
| 7236029 | ZCM2127HXA1 | 12F MTP OM4の繊維光学のループバック モジュール/Cable | ||||||
| 7236030 | ZCM2147HXA1 | 24F MTP OM4の繊維光学のループバック モジュール/Cable | ||||||
包装
| これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
| 1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
| 2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
| 3. 別の質レベル。 |
