8ファイバーMPO OM3光ファイバーループバックモジュール/ケーブル
Zion製品情報
Zionコード: ZCM1116HXA1

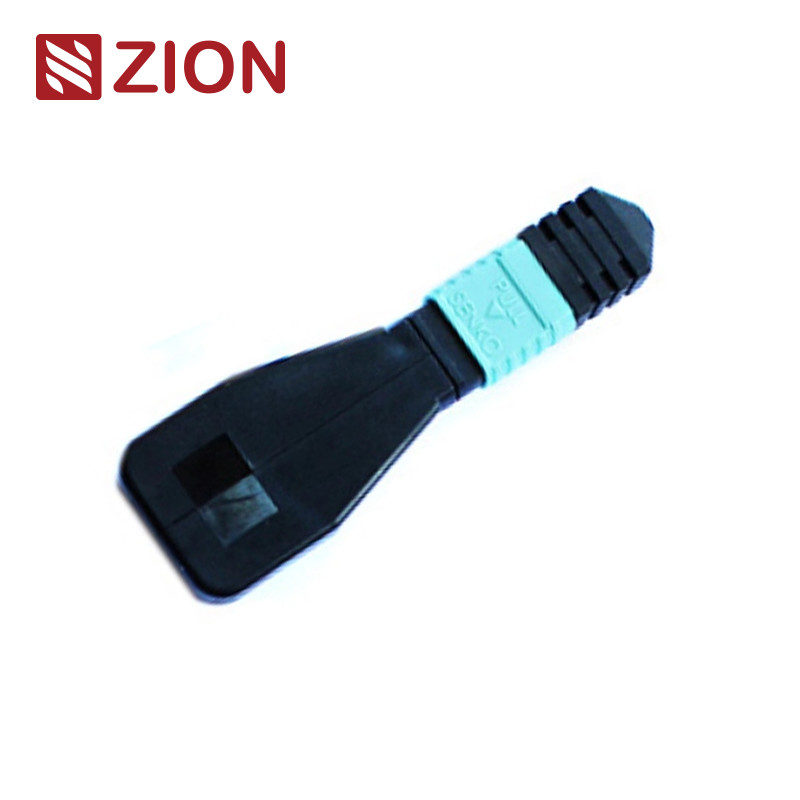

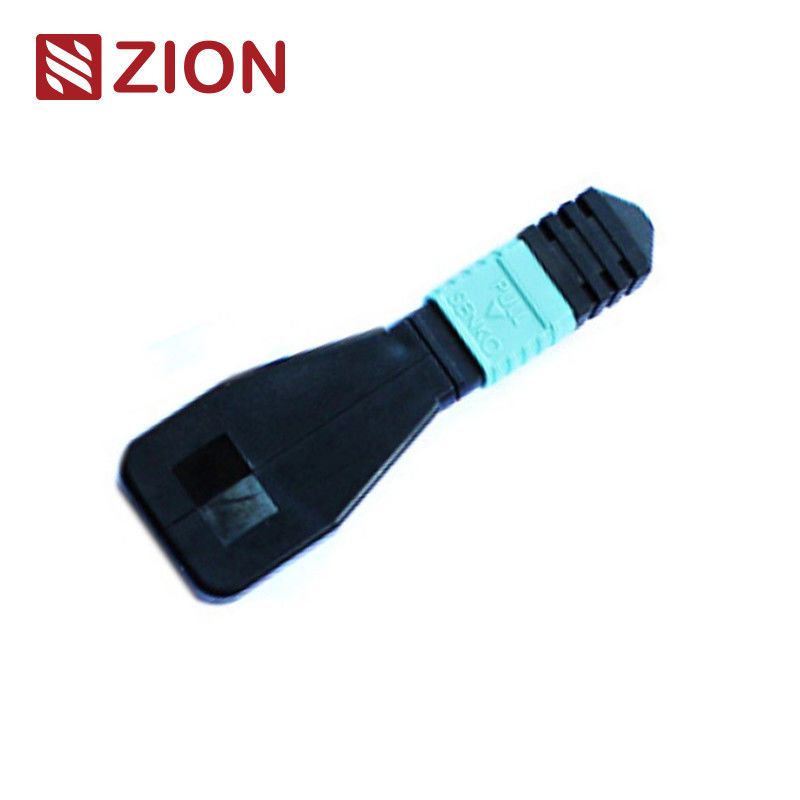

Zion説明: 8F MPO OM3光ファイバーループバックモジュール/ケーブル
MPOループバックは、LOOPBACK構成でMPOバックリングジャンピングラインを含み、ファイバーの両端がMPOコネクタに終端され、同じコネクタ内に完全な光路を作成します。これにより、特に40/100Gネットワーク通信において、デバイスの起動容量と受信感度のテストが可能になります。信号を返すことで、さまざまな潜在的な現象を特定でき、光ファイバーネットワーク内の個々のコンポーネントまたはインターフェースの効果的なテストと評価が可能になります。
光ファイバーループバックは、8コア、12コア、24コアのMPOコネクタに対応する複数の構成で利用でき、さまざまなテストポートの要件に適応するためにさまざまなファイバー構成が可能です。8F MPOファイバーループバックモジュールは、MPOインターフェースを備えたトランシーバー、具体的には40GBASE-SR4/CSR4 QSFP+デバイスを検証およびテストします。
MPOループバックモジュールは、送信および受信機能をテストするためのループ信号を提供します。これらは、特にパラレル光40Gおよび100Gネットワークにおいて、テスト環境で広く使用されています。ループバックは、MPOトランシーバーインターフェースのトランシーバー（TX）とレシーバー（RX）の位置をリンクするように設計されています。MPOループバックは、MPOトランクとパッチリードに接続されたときの光ネットワークセグメントの挿入損失（IL）テストを容易にし、加速します。
コネクタの工業規格
MPOシングルモードリファレンス: IEC 61754-7
MPOシングルモードハウジングの詳細: SM APC: 緑色のコネクタ + 黒色のブーツ（標準損失MPO）
SM APC: 黄色のコネクタ + 黒色のブーツ（超低損失MPO）
MPOマルチモードリファレンス: IEC 61754-7
MPOマルチモードハウジングの詳細: OM1 & OM2 PC: ベージュ色のコネクタ + 黒色のブーツ（標準損失MPO）
OM3 & OM4 PC: アクア色のコネクタ + 黒色のブーツ（標準および超低損失MPO）
OM3 & OM4 PC: ヘザーバイオレット色のコネクタ + 黒色のブーツ（標準損失MPO）
- IEC規格IEC-61754-7; IEC61755、Telcordia GR-1435-CORE、JIS C5982に適合; TIA-604-5（FOCIS5）準拠TIA-568-Cに準拠した構造化ケーブル配線
- 10Gファイバーチャネル準拠
- 40Gおよび100G IEEE 802.3準拠
光学的仕様
| ファイバータイプ |
マルチモード |
| ファイバー直径 |
50/125um、62.5/125um |
| 挿入損失 |
MM < 1.0dB |
| 反射減衰量 |
MM > 25dB |
| 挿入-引き抜きテスト |
500回、IL < 0.5dB |
| 動作温度 |
-40℃～+80℃ |
光ファイバーループバックテスト
ループバックテストには、通信デバイスから信号を送信し、同じデバイスにループバックして、適切な機能を検証したり、欠陥のあるネットワークノードをトラブルシューティングしたりすることが含まれます。光ファイバーループバックテストの場合、光ループバックはデバイスの動作信頼性を検証します。データ伝送に光ファイバーループバックケーブルまたはモジュールを使用すると、デバイスから送信された信号は、アクティブコンポーネントの送信（Tx）端から同じコンポーネントの受信（Rx）端にループバックされます。
アプリケーション
12F MPO-LC/SC/FC/STストレートハーネスケーブルは、40G LR4 PSM、40GBASE-SR4、40G QSFP+ PLR4、および高密度データセンターアプリケーション向けに設計されています。これらは、10/40/100G高密度データセンター環境向けに最適化されています。
すべてのOMC MPOコネクタは、Senko/Nissin/Sumitomoから供給されています。MPOファイバーパッチコードは、次の3つの主要な領域で使用される高密度ケーブルアセンブリです。
- 高密度環境のデータセンターアプリケーション
- 建物へのファイバー設置
- ファイバー機器内の内部コネクタアプリケーション
命名規則と注文確認
極性（チャネルアライメント）
トランシーバー選択ガイド
特定のトランシーバーのループバックを選択する際は、コネクタタイプ、研磨タイプ、ケーブルタイプの互換性を考慮してください。次の表は、一般的に使用されるトランシーバーモジュールの選択ガイドを提供します。
結論
このガイドでは、最も一般的に使用される光ファイバートランシーバーの特定のファイバーループバックの選択について説明します。特に言及されていないトランシーバーモジュールについては、インターフェースタイプ、物理的な接触要件、およびケーブルタイプの仕様を理解することで、適切なループバックを選択できます。
Zion CommunicationホットMPO光ファイバーループバック製品
7236013 ZCM1111HXA: 8F MPO SM光ファイバーループバックモジュール/ケーブル
7236014 ZCM1121HXA: 12F MPO SM光ファイバーループバックモジュール/ケーブル
7236015 ZCM1141HXA: 24F MPO SM光ファイバーループバックモジュール/ケーブル
7236016 ZCM1116HXA: 8F MPO OM3光ファイバーループバックモジュール/ケーブル
7236017 ZCM1126HXA: 12F MPO OM3光ファイバーループバックモジュール/ケーブル
7236018 ZCM1146HXA: 24F MPO OM3光ファイバーループバックモジュール/ケーブル
7236019 ZCM1117HXA: 8F MPO OM4光ファイバーループバックモジュール/ケーブル
7236020 ZCM1127HXA: 12F MPO OM4光ファイバーループバックモジュール/ケーブル
7236021 ZCM1147HXA: 24F MPO OM4光ファイバーループバックモジュール/ケーブル
7236022 ZCM2111HXA: 8F MTP SM光ファイバーループバックモジュール/ケーブル
7236023 ZCM2121HXA: 12F MTP SM光ファイバーループバックモジュール/ケーブル
7236024 ZCM2141HXA: 24F MTP SM光ファイバーループバックモジュール/ケーブル
7236025 ZCM2116HXA: 8F MTP OM3光ファイバーループバックモジュール/ケーブル
7236026 ZCM2126HXA: 12F MTP OM3光ファイバーループバックモジュール/ケーブル
7236027 ZCM2146HXA: 24F MTP OM3光ファイバーループバックモジュール/ケーブル
7236028 ZCM2117HXA: 8F MTP OM4光ファイバーループバックモジュール/ケーブル
7236029 ZCM2127HXA: 12F MTP OM4光ファイバーループバックモジュール/ケーブル
7236030 ZCM2147HXA: 24F MTP OM4光ファイバーループバックモジュール/ケーブル
パッケージング
これらの光ファイバーケーブルは、OMCによって標準としてラベル付けおよびマークされた、扱いやすく、十分に保護されたパッケージでパッケージ化されています。標準のカートンサイズには、34×22×15 cm、44×34×24 cm、54×39×34 cmが含まれます。使用される特定のカートンは、注文された商品の数量によって異なります。カスタムパッケージングオプションが利用可能です。
OEM/ODMサービス
カスタマイズオプションには以下が含まれます。
- ケーブルの色、印刷テキスト、ケーブルジャケットの材質、コネクタの色
- OEMラベル、識別リング、ケーブルラベル、ボックス、出荷マーク
- 特定の要件を満たすためのさまざまな品質レベル
