12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト

12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
基本情報
起源の場所: 中国
ブランド名: HELLOSIGNAL® OR OEM
最小注文数量: 50個
パッケージの詳細: 10個/ビニール袋
受渡し時間: 預金を受け取った後、通常25日。
支払条件: T/T
供給の能力: 制限なし
ベストプライス 接触
詳細情報
繊維径: 50/125um, 62.5/125um 挿入損失: MM<1.0dB
リターンロス: MM>25dB 挿入・引くテスト: 500倍,IL<0.5dB
動作温度 (°C): -40°C~+80°C
ハイライト:

12 ファイバー MPO ループバック モジュール

,

OM3 光ファイバーループバックケーブル

,

40/100G ネットワーク テスト MPO ループバック アセンブリ

製品の説明

12F MPO OM3光ファイバーループバックモジュール/ケーブル

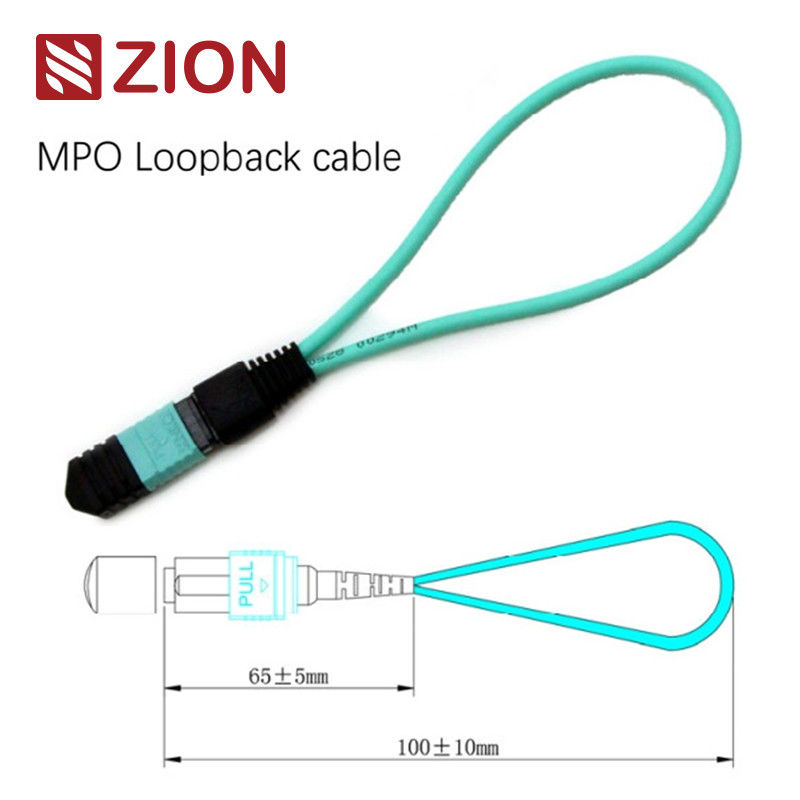

12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 0
Zion製品情報
Zionコード: ZCM1126HXA1
説明: 12F MPO OM3光ファイバーループバックモジュール/ケーブル
MPOループバックは、ループバック構成のMPOファイバージャンパーを含み、ファイバーの両端を単一のMPOコネクタに接続して、同じコネクタ内に連続した光路を作成します。これにより、特に40/100Gネットワーク通信において、デバイスの起動容量と受信感度のテストが可能になります。信号を返すことで、さまざまな潜在的な問題を特定し、ファイバーネットワーク上の個々のコンポーネントまたはインターフェースの効果的なテストと評価を可能にします。
構成オプション
8コア、12コア、24コアのMPOコネクタに対応する複数の光ファイバー回路構成で利用可能で、包括的なポートテストのためのさまざまなファイバー構成があります。
  • 8F MPOファイバーループバック: MPOインターフェースを備えたトランシーバーを検証およびテスト - 40GBASE-SR4/CSR4 QSFP+デバイス
  • 12F MPOファイバーループバック: MPOインターフェースを備えたトランシーバーを検証およびテスト - 40GBASE-SR4 QSFP+または100GBASE-SR4デバイス
  • 24F MPOファイバーループバック: MPOインターフェースを備えたトランシーバーを検証およびテスト - 100GBASE-SR10 CXP/CFPデバイス
テストアプリケーション
MPOループバックモジュールは、送信および受信機能をテストするためのループ信号を提供します。これらは、特にパラレル光学40Gおよび100Gネットワーク内のテスト環境で広く使用されています。ループバックは、MPOトランシーバーインターフェースのトランシーバー（TX）とレシーバー（RX）の位置をリンクするように設計されています。MPOループバックは、MPOトランクとパッチリードに接続することにより、光ネットワークセグメントの挿入損失（IL）テストを容易にし、加速します。
コネクタ規格
MPOシングルモードリファレンス: IEC 61754-7
MPOシングルモードハウジング: SM APC: 緑色のコネクタ+黒いブーツ（標準損失MPO）
SM APC: 黄色のコネクタ+黒いブーツ（超低損失MPO）
MPOマルチモードリファレンス: IEC 61754-7
MPOマルチモードハウジング:
OM1&OM2 PC: ベージュ色のコネクタ+黒いブーツ（標準損失MPO）
OM3&OM4 PC: アクア色のコネクタ+黒いブーツ（標準および超低損失MPO）
OM3&OM4 PC: ヘザーバイオレット色のコネクタ+黒いブーツ（標準損失MPO）
  • IEC規格IEC-61754-7; IEC61755、Telcordia GR-1435-CORE、JIS C5982に適合; TIA-604-5（FOCIS5）準拠
  • TIA-568-Cに準拠した構造化配線
  • 10Gファイバーチャネル準拠
  • 40Gおよび100G IEEE 802.3準拠
12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 1
光学的仕様
パラメータ仕様
ファイバータイプマルチモード
ファイバー直径50/125μm、62.5/125μm
挿入損失MM < 1.0dB
反射減衰量MM > 25dB
挿入-引き抜きテスト500回、IL < 0.5dB
動作温度-40℃～+80℃
光ファイバーループバックテスト
ループバックテストには、通信デバイスから信号を送信し、同じデバイスにループバックして、適切な機能を検証したり、欠陥のあるネットワークノードをトラブルシューティングしたりすることが含まれます。光ファイバーループバックテストの場合、光ループバックはデバイスの動作信頼性を検証します。光ファイバーループバックケーブルまたはモジュールを使用すると、デバイスから送信される信号は、同じコンポーネントの送信（Tx）端から受信（Rx）端にループされます。
アプリケーション
12F MPO-LC/SC/FC/STストレートハーネスケーブルは、40G LR4 PSM、40GBASE-SR4、40G QSFP+ PLR4、および高密度データセンター向けに設計されています。10/40/100G高密度データセンターアプリケーション向けに最適化されています。
すべてのOMC MPOコネクタは、Senko/Nissin/Sumitomoから供給されています。MPOファイバーパッチコードは、次の3つの主要分野で使用される高密度ケーブルアセンブリです。
  • 高密度環境のデータセンターアプリケーション
  • Fiber to the Building（FTTB）のインストール
  • ファイバー機器の内部コネクタアプリケーション
12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 2
製品識別と注文
12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 312ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 4
極性（チャネルアライメント）
12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 5
トランシーバー選択ガイド
トランシーバーのループバックを選択する際は、コネクタタイプ、研磨タイプ、ケーブルタイプを考慮してください。次の表は、一般的に使用されるトランシーバーモジュールの選択ガイドを提供します。
12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 612ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 7
このガイドでは、一般的に使用される光ファイバートランシーバーの特定のファイバーループバックの選択について説明します。言及されていない他のトランシーバーモジュールについては、インターフェースタイプ、物理的な接触、およびケーブルタイプの要件を理解することで、適切なループバックを選択できます。
人気のMPO光ファイバーループバック製品
Zion Communicationは、MPO光ファイバーループバックソリューションの包括的な範囲を提供しています:
  • 7236013 ZCM1111HXA: 8F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236014 ZCM1121HXA: 12F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236015 ZCM1141HXA: 24F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236016 ZCM1116HXA: 8F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236017 ZCM1126HXA: 12F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236018 ZCM1146HXA: 24F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236019 ZCM1117HXA: 8F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 7236020 ZCM1127HXA: 12F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 723602: ZCM1147HXA: 24F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 7236022 ZCM2111HXA: 8F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236023 ZCM2121HXA: 12F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236024 ZCM2141HXA: 24F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236025 ZCM2116HXA: 8F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236026 ZCM2126HXA: 12F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236027 ZCM2146HXA: 24F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236028 ZCM2117HXA: 8F MTP OM4光ファイバーループバックモジュール/ケーブル
  • 7236029 ZCM2127HXA: 12F MTP OM4光ファイバーループバックモジュール/ケーブル
  • 7236030 ZCM2147HXA: 24F MTP OM4光ファイバーループバックモジュール/ケーブル
パッケージング
これらの光ファイバーケーブルは、OMCによって標準としてラベル付けおよびマークされた、扱いやすく、十分に保護されたパッケージでパッケージ化されています。利用可能なカートンサイズには、34×22×15 cm、44×34×24 cm、54×39×34 cmが含まれます。カートンの選択は注文数量によって異なります。カスタムパッケージオプションが利用可能です。
12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 8
OEM/ODMサービス
カスタマイズサービスには以下が含まれます:
  • ケーブルの色、テキストの印刷、ケーブルジャケットの材質、コネクタの色
  • OEMラベル、識別リング、ケーブルラベル、ボックス、出荷マーク
  • 特定の要件を満たすためのさまざまな品質レベル
12ファイバー MPO OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 9
