24 ファイバー MPO OM3 光ファイバーループバックモジュール 40/100G ネットワークテスト

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

繊維径:	50/125um, 62.5/125um	挿入損失:	MM<1.0dB
リターンロス:	MM>25dB	挿入・引くテスト:	500倍,IL<0.5dB
動作温度 (°C):	-40°C~+80°C
ハイライト:	24 ファイバー MPO ループバックモジュール , OM3 マルチモード光ファイバループバックケーブル , 40/100G ネットワークテスト MPO ループバックアセンブリ

製品の説明

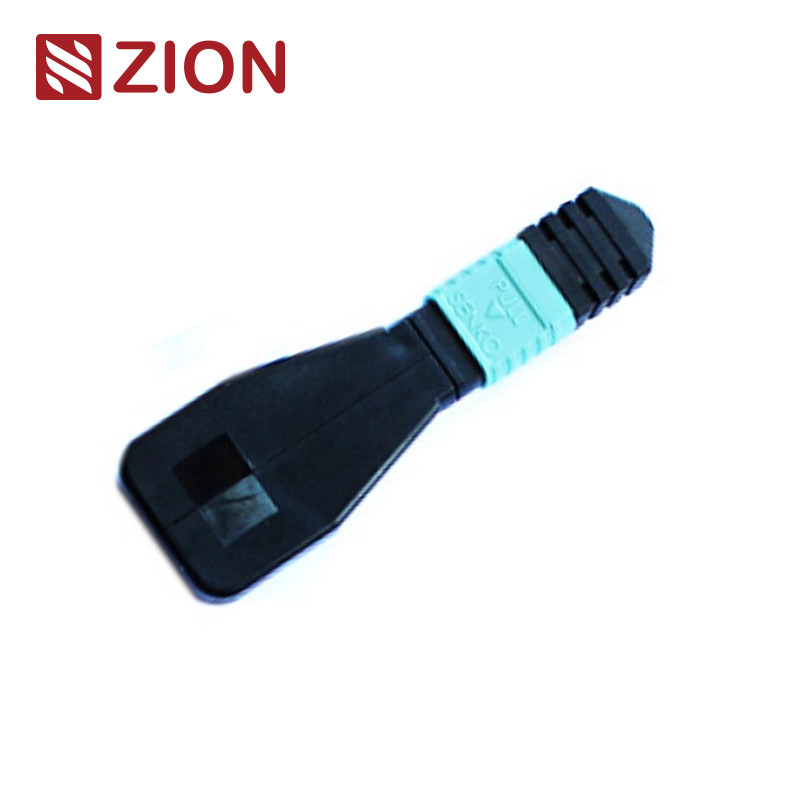

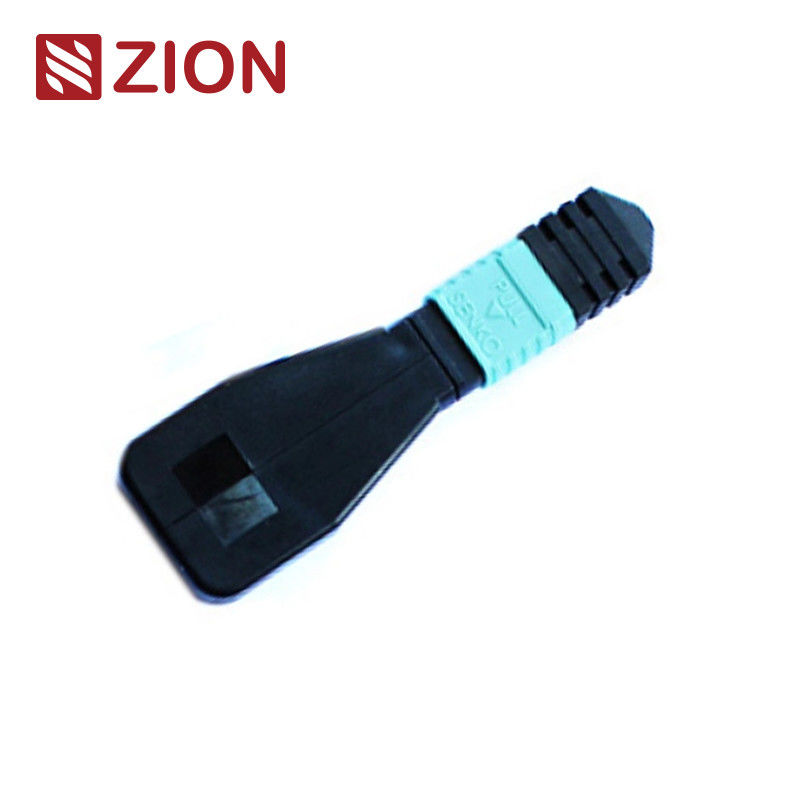

24 ファイバー MPO OM3 光ファイバーループバックモジュール/ケーブル

高性能MPO OM3光ファイバーループバックモジュールは,40G/100Gデータセンター環境におけるネットワーク機器のテストと検証のために設計されている.

サイオン製品情報

シオンコード:ZCM1116HXA1
シオン記述:8F MPO OM3 光ファイバーループバックモジュール/ケーブル

MPOループバックは,MPOバックリングジャンプラインをLOOPBACK配置で含んでおり,ファイバルの両端をMPOコネクタに接続し,同じコネクタ内で完全な光経路を作成します.装置の打ち上げ容量と受信感度を総合的にテストすることができます信号を源に戻すことで,これらのループバックは,ファイバーネットワークのコンポーネントとインターフェースの徹底的なテストと評価のために,さまざまなネットワーク現象を効果的に識別し,位置付けします..

設定オプション

8コア,12コアおよび24コアMPOコネクタに対応するための複数の光ファイバー構成で利用可能であり,さまざまなテストポート要件に適応する:

8F MPOファイバーループバックモジュール:MPO インターフェース - 40GBASE-SR4/CSR4 QSFP+ デバイスのトランシーバーを検証およびテストする
12F MPOファイバーループバックモジュール:MPO インターフェース - 40GBASE-SR4 QSFP+ または 100GBASE-SR4 デバイスを持つトランシーバーを検証およびテストする
24F MPOファイバーループバックモジュール:MPO インターフェイス - 100GBASE-SR10 CXP/CFP デバイスのトランシーバーを検証・テストする

試験用アプリケーション

MPOループバックモジュールは,送信および受信機能をテストするためにループされた信号を提供し,特に並列光学40Gおよび100Gネットワークのテスト環境で広く使用されています.これらのループバックは,MPOトランシーバーインターフェースのトランシーバー (TX) と受信機 (RX) の位置をリンクするように設計されています.MPO トランクとパッチケーブルに接続することで,光学ネットワークのセグメントのILテストを容易にし,加速します.

コネクタ規格

MPO シングルモード参照:IEC 61754-7
MPO シングルモードハウジング詳細:SM APC:グリーンコネクタ+ブラックブート (標準損失MPO); SM APC:イエローコネクタ+ブラックブート (超低損失MPO)
MPO マルチモード参照:IEC 61754-7
MPO マルチモードハウジング詳細:OM1&OM2 PC:ベージュコネクタ+ブラックブーツ (標準損失MPO); OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準損失MPO); OM3&OM4 PC:ヘザーバイオレットコネクタ+ブラックブーツ (標準損失MPO)

IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
10G ファイバーチャネル対応
40G と 100G IEEE 802.3 に準拠する

オプティカル仕様

パラメータ	仕様
繊維の種類	マルチモード
繊維の直径	50/125um, 62.5/125um
挿入損失	MM<1.0dB
返済損失	MM>25dB
挿入・引くテスト	500回,IL<0.5dB
操作温度	-40°C~+80°C

光ファイバーループバック試験

ループバックテストは,通信デバイスから信号を送信し,適切な機能を確認し,欠陥のあるネットワークノードをトラブルシューティングするためにループに戻すことを含む. Optical loopbacks specifically verify the operational reliability of fiber optic devices by looping the emitted signal from the transmit (Tx) end back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

12F MPO-LC/SC/FC/STストレートハーネスケーブルは,40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度のデータセンターアプリケーション用に設計されています.10/40/100G 高密度のデータセンター環境に最適化センコ/ニッシン/スミトモのMPOコネクタを使用し,3つの主要なアプリケーション領域に対応しています.

高密度環境のデータセンターアプリケーション
建物への繊維
ファイバー機器における内部コネクタアプリケーション

命名規則と順序確認

コネクタとファイバーチャネル

極度 (チャネルアライナメント)

トランシーバー選択ガイド

特定のトランシーバーモジュールのループバックを選択する際には,コネクタタイプ,ポリッシュタイプ,ケーブルタイプの互換性を考慮してください.次の表は,一般的に使用されるトランシーバーモジュールの選択ガイドラインを提供します.:

特別に言及されていないトランシーバーモジュールの場合は,インターフェースタイプ,物理接触要件,ケーブルタイプ仕様を分析することによって適切なループバック選択を決定することができる.

シオン通信 MPO 光ファイバーループバック製品

7236013 ZCM1111HXA: 8F MPO SM 光ファイバーループバックモジュール/ケーブル
7236014 ZCM1121HXA: 12F MPO SM 光ファイバーループバックモジュール/ケーブル
7236015 ZCM1141HXA: 24F MPO SM 光ファイバーループバックモジュール/ケーブル
7236016 ZCM1116HXA: 8F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236017 ZCM1126HXA: 12F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236018 ZCM1146HXA: 24F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236019 ZCM1117HXA: 8F MPO OM4 光ファイバーループバックモジュール/ケーブル
7236020 ZCM1127HXA: 12F MPO OM4 光ファイバーループバックモジュール/ケーブル
723602: ZCM1147HXA: 24F MPO OM4 光ファイバーループバックモジュール/ケーブル
7236022 ZCM2111HXA: 8F MTP SM 光ファイバーループバックモジュール/ケーブル
7236023 ZCM2121HXA: 12F MTP SM 光ファイバーループバックモジュール/ケーブル
7236024 ZCM2141HXA: 24F MTP SM 光ファイバーループバックモジュール/ケーブル
7236025 ZCM2116HXA: 8F MTP OM3 光ファイバーループバックモジュール/ケーブル
7236026 ZCM2126HXA: 12F MTP OM3 光ファイバーループバックモジュール/ケーブル
7236027 ZCM2146HXA: 24F MTP OM3 光ファイバーループバックモジュール/ケーブル
7236028 ZCM2117HXA: 8F MTP OM4 光ファイバーループバックモジュール/ケーブル
7236029 ZCM2127HXA: 12F MTP OM4 光ファイバーループバックモジュール/ケーブル
7236030 ZCM2147HXA: 24F MTP OM4 光ファイバーループバックモジュール/ケーブル

パッケージ

この光ファイバーケーブルは,手軽に取り扱える,保護されたパッケージに詰め込まれ,OMCによって標準にラベル付けされ,マークされています.利用可能な箱サイズは: 34*22*15cm; 44*34*24cm; 54*39*34cm.カートンの選択は注文量によって異なりますオーダーメイドパッケージングオプションが利用できます.

OEM/ODMサービス

カスタマイズオプションには,以下が含まれます:

ケーブル色,印刷テキスト,ケーブルジャケット材料,コネクタの色
OEMラベル,識別リング,ケーブルラベル,箱,輸送マーク
特定の要求を満たすために異なる品質レベル
