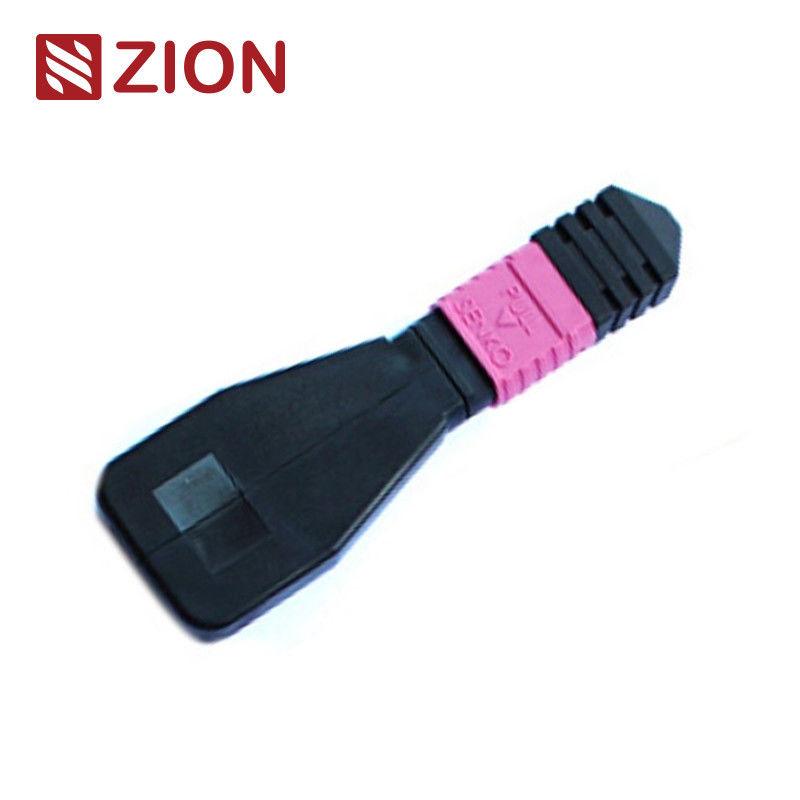

8ファイバーMPO OM4光ファイバーループバックモジュール/ケーブル
8F MPO OM4光ファイバーループバックモジュール/ケーブルは、高速データ通信環境におけるネットワーク機器のテストと検証のために設計されています。
製品識別
Zionコード: ZCM1117HXA1
Zionの説明: 8F MPO OM4光ファイバーループバックモジュール/ケーブル
MPOループバックは、同じコネクタ内でファイバーの両端をループさせ、閉じた光路を作成するMPOコネクタを含んでいます。これにより、特に40/100Gネットワーク通信において、デバイスの起動容量と受信感度のテストが可能になります。信号をソースに戻すことで、さまざまなネットワーク現象を特定し、光ファイバーネットワーク内の個々のコンポーネントまたはインターフェースの効果的なテストと評価を容易にします。
構成オプション
光ファイバーループバックは、テストポートの要件に合わせて、8芯、12芯、24芯のMPOコネクタに対応するために、さまざまなファイバー構成で利用できます。
- 8F MPOファイバーループバックモジュール：MPOインターフェースを備えたトランシーバーを検証およびテスト - 40GBASE-SR4/CSR4 QSFP+デバイス
- 12F MPOファイバーループバックモジュール：MPOインターフェースを備えたトランシーバーを検証およびテスト - 40GBASESR4 QSFP+または100GBASE-SR4デバイス
- 24F MPOファイバーループバックモジュール：MPOインターフェースを備えたトランシーバーを検証およびテスト - 100GBASESR10 CXP/CFPデバイス
テストアプリケーション
MPOループバックモジュールは、送信および受信機能をテストするためのループ信号を提供します。これらは、特にパラレル光40Gおよび100Gネットワークのテスト環境で広く使用されています。ループバックは、MPOトランシーバーインターフェースのトランシーバー（TX）とレシーバー（RX）の位置を接続し、MPOトランクとパッチリードに接続された場合の光ネットワークセグメントの挿入損失（IL）テストを容易にし、高速化します。
コネクタ規格
MPOシングルモードリファレンス: IEC 61754-7
MPOシングルモードハウジングの詳細:
- SM APC：緑色のコネクタ+黒色のブーツ（標準損失MPO）
- SM APC：黄色のコネクタ+黒色のブーツ（超低損失MPO）
MPOマルチモードリファレンス: IEC 61754-7
MPOマルチモードハウジングの詳細:
- OM1 & OM2 PC：ベージュ色のコネクタ+黒色のブーツ（標準損失MPO）
- OM3 & OM4 PC：アクア色のコネクタ+黒色のブーツ（標準および超低損失MPO）
- OM3 & OM4 PC：ヘザーバイオレット色のコネクタ+黒色のブーツ（標準損失MPO）
コンプライアンス規格:
• IEC規格IEC-61754-7; IEC61755、Telcordia GR-1435-CORE、JIS C5982に適合; TIA-604-5（FOCIS5）に準拠
• TIA-568-Cに準拠した構造化ケーブル配線
• 10Gファイバーチャネル準拠
• 40Gおよび100G IEEE 802.3
材料の詳細
光学的仕様
| パラメータ | 仕様 |
|---|
| ファイバータイプ | マルチモード |
| ファイバー直径 | 50/125um、62.5/125um |
| 挿入損失 | MM < 1.0dB |
| リターンロス | MM > 25dB |
| 挿入-引き抜きテスト | 500回、IL < 0.5dB |
| 動作温度 | -40℃～+80℃ |
光ファイバーループバックテスト
ループバックテストには、通信デバイスから信号を送信し、同じデバイスにループバックして、適切な機能を検証したり、欠陥のあるネットワークノードをトラブルシューティングしたりすることが含まれます。光ループバックは、送信（Tx）端から同じコンポーネントの受信（Rx）端に送信される信号をループさせることにより、デバイスの動作信頼性を検証します。
アプリケーション
12F MPO-LC/SC/FC/STストレートハーネスケーブルは、40G LR4 PSM、40GBASE-SR4、40G QSFP+ PLR4、および高密度データセンターアプリケーション向けに設計されています。10/40/100G高密度データセンター環境向けに最適化されています。
すべてのOMC MPOコネクタは、Senko/Nissin/Sumitomoから供給されています。MPOファイバーパッチコードは、次の3つの主要分野で使用される高密度ケーブルアセンブリです:
- 高密度環境のデータセンターアプリケーション
- 建物へのファイバー設置
- ファイバー機器の内部コネクタアプリケーション
命名規則と注文確認
コネクタとファイバーチャネル
極性（チャネルアライメント）
トランシーバー選択ガイド
トランシーバーのループバックを選択する際には、コネクタタイプ、研磨タイプ、ケーブルタイプを考慮してください。次の表は、一般的に使用されるトランシーバーモジュールの選択ガイドを提供しています:
結論
このガイドでは、一般的に使用される光ファイバートランシーバーの特定のファイバーループバックの選択肢を提供しています。言及されていないトランシーバーモジュールについては、インターフェースタイプ、物理的な接触、およびケーブルタイプの要件を理解することで、適切なループバックを選択できます。
Zion CommunicationのMPO光ファイバーループバック製品
7236013 ZCM1111HXA：8F MPO SM光ファイバーループバックモジュール/ケーブル
7236014 ZCM1121HXA：12F MPO SM光ファイバーループバックモジュール/ケーブル
7236015 ZCM1141HXA：24F MPO SM光ファイバーループバックモジュール/ケーブル
7236016 ZCM1116HXA：8F MPO OM3光ファイバーループバックモジュール/ケーブル
7236017 ZCM1126HXA：12F MPO OM3光ファイバーループバックモジュール/ケーブル
7236018 ZCM1146HXA：24F MPO OM3光ファイバーループバックモジュール/ケーブル
7236019 ZCM1117HXA：8F MPO OM4光ファイバーループバックモジュール/ケーブル
7236020 ZCM1127HXA：12F MPO OM4光ファイバーループバックモジュール/ケーブル
723602: ZCM1147HXA：24F MPO OM4光ファイバーループバックモジュール/ケーブル
7236022 ZCM2111HXA：8F MTP SM光ファイバーループバックモジュール/ケーブル
7236023 ZCM2121HXA：12F MTP SM光ファイバーループバックモジュール/ケーブル
7236024 ZCM2141HXA：24F MTP SM光ファイバーループバックモジュール/ケーブル
7236025 ZCM2116HXA：8F MTP OM3光ファイバーループバックモジュール/ケーブル
7236026 ZCM2126HXA：12F MTP OM3光ファイバーループバックモジュール/ケーブル
7236027 ZCM2146HXA：24F MTP OM3光ファイバーループバックモジュール/ケーブル
7236028 ZCM2117HXA：8F MTP OM4光ファイバーループバックモジュール/ケーブル
7236029 ZCM2127HXA：12F MTP OM4光ファイバーループバックモジュール/ケーブル
7236030 ZCM2147HXA：24F MTP OM4光ファイバーループバックモジュール/ケーブル
