12ファイバー MPO OM4 光ファイバーループバックモジュール/ケーブル
ザイオン コード と 説明

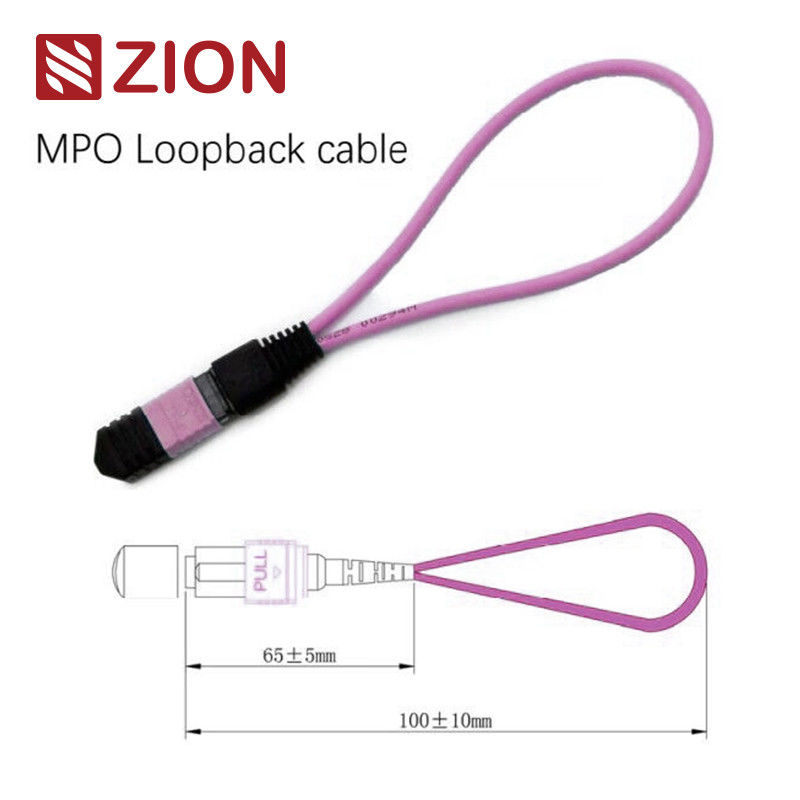

シオンコード:ZCM1127HXA1
シオン 記述:12F MPO OM4 光ファイバーループバックモジュール/ケーブル
MPOループバックは,MPOバックリングジャンプラインをLOOPBACK配置で含んでおり,ファイバルの両端がMPOコネクタで終了し,同じコネクタ内の光経路を作成します.装置の打ち上げ能力と受信感度をテストすることができます,特に40/100Gネットワーク通信において,信号を返信することで,様々な潜在的な問題を特定し,光ファイバーネットワーク内の個々のコンポーネントやインターフェースの効果的なテストと評価を可能にします..
オプティカルファイバーループバック回路は,包括的なポートテストのためのさまざまなファイバー構成の8コア,12コアおよび24コアMPOコネクタに対応するために複数の構成で利用できます.12F MPOファイバーループバックモジュールは,特に40GBASE-SR4 QSFP+または100GBASE-SR4デバイスのためのMPOインターフェースを搭載したトランシーバーの検証とテストを可能にします..
MPOループバックモジュールは,送信および受信機能をテストするためのループ信号を提供します.テスト環境,特に並列光学40Gおよび100Gネットワークで広く使用されています.ループバックは,MPOトランシーバーインターフェースのトランシーバー (TX) と受信機 (RX) の位置をリンクするように設計されています.MPOループバックは,MPOトランクとパッチケーブルに接続されたとき,光学ネットワークセグメントの挿入損失 (IL) テストを容易にし,加速します.
接続器 工業標準
MPO シングルモード参照:IEC 61754-7
MPO シングルモードハウジング 詳細:SM APC:緑色のコネクタ+黒いブーツ (標準損失MPO)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MPO)
MPO マルチモード参照:IEC 61754-7
MPO マルチモードハウジング 詳細:
OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MPO)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO)
- IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
- 10G ファイバーチャネル対応
- 40Gと100G IEEE8023
材料 詳細
オプティカル仕様
繊維の直径:
50/125um, 62.5/125um
光ファイバーループバック試験
ループバックテストは,通信デバイスから信号を送信し,適切な機能を確認したり,欠陥のあるネットワークノードをトラブルシューティングするために,同じデバイスに戻すことを含む.光ファイバーループバック試験用光ファイバー回路ケーブルまたはデータ送信モジュールを使用して,装置が発する信号は,送信端 (Tx) から同じ部品の受信端 (Rx) までループで回転する..
申請
12F MPO-LC/SC/FC/STストレートハーネスケーブルは,40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度データセンターアプリケーション用に設計されています.10/40/100G 高密度のデータセンター要件に最適化.
- 高密度環境のデータセンターアプリケーション
- 建物への繊維
- ファイバー機器における内部コネクタアプリケーション
名付け規則と順序確認情報
コネクタとファイバーチャネル
極度 (チャネルアライナメント)
特定のトランシーバーの選択ガイド
トランシーバーテスト用のループバックを選択する際には,コネクタタイプ,ポリッシュタイプ,ケーブルタイプの互換性を考慮してください.次の表は,一般的に使用されるトランシーバーモジュールの選択ガイドラインを提供します..
結論
このガイドでは,最も一般的に使用される光ファイバートランシーバーの特定のファイバーループバック選択について説明します.適切なループバックは,そのインターフェースタイプを理解することによって選択できます.物理的な接触の要件とケーブル仕様
