24 ファイバー MTP 40G/100G ネットワークのための高いリターン損失を持つシングルモード光ファイバーループバックモジュール

24 Fibers MTP Singlemode Fiber Optic Loopback Module with High Return Loss for 40G/100G Networks
24 Fibers MTP Singlemode Fiber Optic Loopback Module with High Return Loss for 40G/100G Networks
基本情報
起源の場所: 中国
ブランド名: HELLOSIGNAL® OR OEM
最小注文数量: 50個
パッケージの詳細: 10個/ビニール袋
受渡し時間: 預金を受け取った後、通常25日。
支払条件: T/T
供給の能力: 制限なし
ベストプライス 接触
詳細情報
繊維径: 9/125um 挿入損失: SM(G657A1)＜1.0dB
リターンロス: SM＞50dB 挿入・引くテスト: 600回以上、IL＜0.5dB
動作温度 (°C): -40°C~+80°C
ハイライト:

24心MTPループバックケーブル

,

シングルモード光ファイバーループバック

,

高リターンロスMTPループバックモジュール

製品の説明

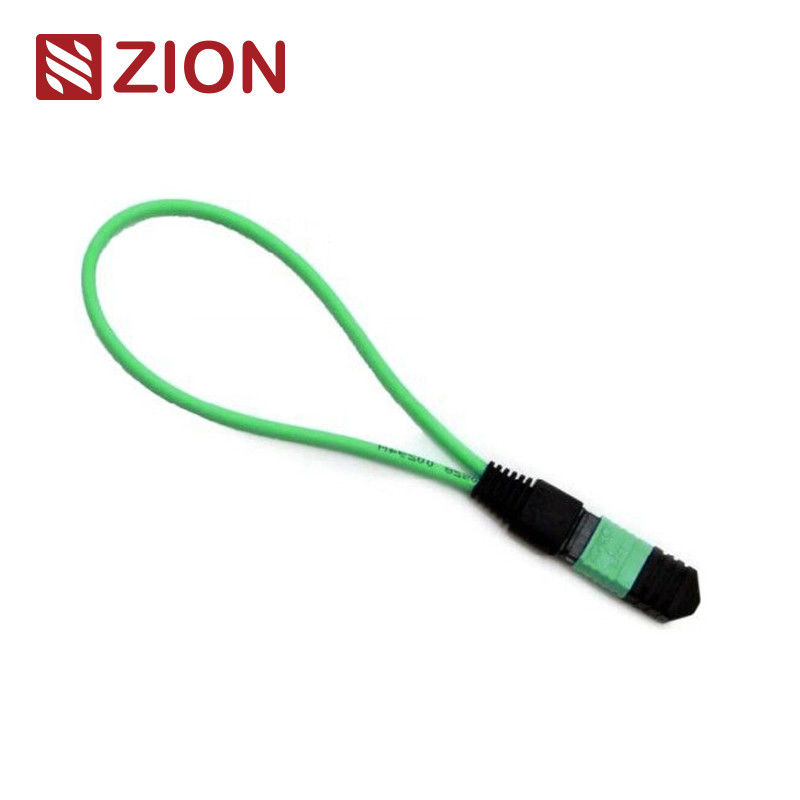

24ファイバーMTPシングルモード光ファイバーループバックモジュール/ケーブル
24 ファイバー MTP 40G/100G ネットワークのための高いリターン損失を持つシングルモード光ファイバーループバックモジュール 0
Zion製品情報
Zionコード: ZCM2141HXA1
説明: 24F MTP SM光ファイバーループバックモジュール/ケーブル
MTPループバックは、同じコネクタ内で両端のファイバーが終端処理されたMTPコネクタを含み、ループ状の光路を作成します。この構成により、特に40/100Gネットワーク通信において、デバイスの起動容量と受信感度のテストが可能になります。信号をソースに戻すことで、さまざまなネットワーク現象を特定し、光ファイバーネットワーク内の個々のコンポーネントまたはインターフェースの効果的なテストと評価を容易にします。
8コア、12コア、24コアのMTPコネクタに対応するさまざまな構成で利用可能で、さまざまなテストポートの要件に適応するために複数のファイバー構成があります。24F MTPファイバーループバックモジュールは、MTPインターフェースを備えたトランシーバー（100GBASESR10 CXP/CFPデバイス）の検証とテストを特に可能にします。
MTPループバックモジュールは、送信および受信機能をテストするためのループ信号を提供します。これらは、特にパラレル光40Gおよび100Gネットワークにおいて、テスト環境で広く使用されています。ループバックは、MTPトランシーバーインターフェースのトランシーバー（TX）とレシーバー（RX）の位置をリンクするように設計されています。これらのモジュールは、MTPトランクとパッチリードに接続することにより、光ネットワークセグメントのILテストを容易にし、加速します。
コネクタの業界標準
MTPシングルモードリファレンス: EIA/TIA-604-5
MTPシングルモードハウジングの詳細: SM APC: 緑色のコネクタ+黒色のブーツ（標準損失MTP）
SM APC: 黄色のコネクタ+黒色のブーツ（超低損失MTP）
準拠規格:
  • IEC規格IEC-61754-7; IEC61755、Telcordia GR-1435-CORE、JIS C5982; TIA-604-5（FOCIS5）準拠
  • TIA-568-Cに準拠した構造化配線
  • 10Gファイバーチャネル準拠
  • 40Gおよび100G IEEE 802.3
24 ファイバー MTP 40G/100G ネットワークのための高いリターン損失を持つシングルモード光ファイバーループバックモジュール 1
光学的仕様
ファイバータイプ: シングルモード
ファイバー直径: 9/125um
挿入損失: SM(G657A1)＜1.0dB
リターンロス: SM＞50dB
挿入-引き抜きテスト: 600回以上、IL＜0.5dB
動作温度: -40℃~ +80℃
光ファイバーループバックテスト
ループバックテストには、通信デバイスから信号を送信し、同じデバイスにループバックして、適切な機能を検証したり、欠陥のあるネットワークノードをトラブルシューティングしたりすることが含まれます。光ファイバーアプリケーションの場合、光ループバックはデバイスの動作信頼性を検証します。データ伝送に光ファイバーループバックケーブルまたはモジュールを使用すると、デバイスから送信された信号は、送信（Tx）ポートから同じコンポーネントの受信（Rx）ポートにループバックされます。
アプリケーション
光ファイバーループバックテストは、光ファイバートランシーバーのチェックに一般的に使用されます。トランシーバーには、光信号の受信と送信に別々のポートがあるため、これらのポートをテストして、継続的な動作を確保することが不可欠です。ループバックテストは、トランシーバーのメンテナンスに最も便利な方法を提供します。テストプロセスは、送信ポートからレーザー信号を受信ポートにルーティングし、送信されたパターンと受信されたパターンを比較して、それらが同一でエラーがないことを確認します。
  • 40Gまたは100G MPO/MTPインターフェイストランシーバーと共存
  • 光ファイバーネットワーク機器の送信能力と受信感度のテストに使用
24 ファイバー MTP 40G/100G ネットワークのための高いリターン損失を持つシングルモード光ファイバーループバックモジュール 2
Zion CommunicationのホットMPO/MTP光ファイバーループバック製品
  • 7236013 ZCM1111HXA: 8F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236014 ZCM1121HXA: 12F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236015 ZCM1141HXA: 24F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236016 ZCM1116HXA: 8F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236017 ZCM1126HXA: 12F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236018 ZCM1146HXA: 24F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236019 ZCM1117HXA: 8F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 7236020 ZCM1127HXA: 12F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 723602: ZCM1147HXA: 24F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 7236022 ZCM2111HXA: 8F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236023 ZCM2121HXA: 12F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236024 ZCM2141HXA: 24F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236025 ZCM2116HXA: 8F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236026 ZCM2126HXA: 12F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236027 ZCM2146HXA: 24F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236028 ZCM2117HXA: 8F MTP OM4光ファイバーループバックモジュール/ケーブル
  • 7236029 ZCM2127HXA: 12F MTP OM4光ファイバーループバックモジュール/ケーブル
  • 7236030 ZCM2147HXA: 24F MTP OM4光ファイバーループバックモジュール/ケーブル
パッケージング
これらの光ファイバーケーブルは、OMCのラベルが付いた、扱いやすく、保護されたパッケージで梱包されています。標準のカートンサイズには、34 * 22 * 15 cm、44 * 34 * 24 cm、54 * 39 * 34 cmが含まれます。使用される特定のカートンは、商品の数量によって異なります。カスタムパッケージオプションが利用可能です。
24 ファイバー MTP 40G/100G ネットワークのための高いリターン損失を持つシングルモード光ファイバーループバックモジュール 3
OEM/ODMサービス
カスタマイズオプションには以下が含まれます。
  • ケーブルの色、印刷テキスト、ケーブルジャケットの材質
  • コネクタの色オプション
  • OEMラベリング、識別リング、ケーブルラベル
  • カスタムボックスと配送マーク
  • さまざまな品質レベルが利用可能
