8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール

8 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
8 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
基本情報
起源の場所: 中国
ブランド名: HELLOSIGNAL® OR OEM
最小注文数量: 50個
パッケージの詳細: 10個/ビニール袋
受渡し時間: 預金を受け取った後、通常25日。
支払条件: T/T
供給の能力: 制限なし
ベストプライス 接触
詳細情報
繊維径: 50/125um, 62.5/125um 挿入損失: MM<1.0dB
リターンロス: MM>25dB 挿入・引くテスト: 600回以上、IL＜0.5dB
動作温度 (°C): -40°C~+80°C
ハイライト:

8芯光ファイバーケーブル

製品の説明

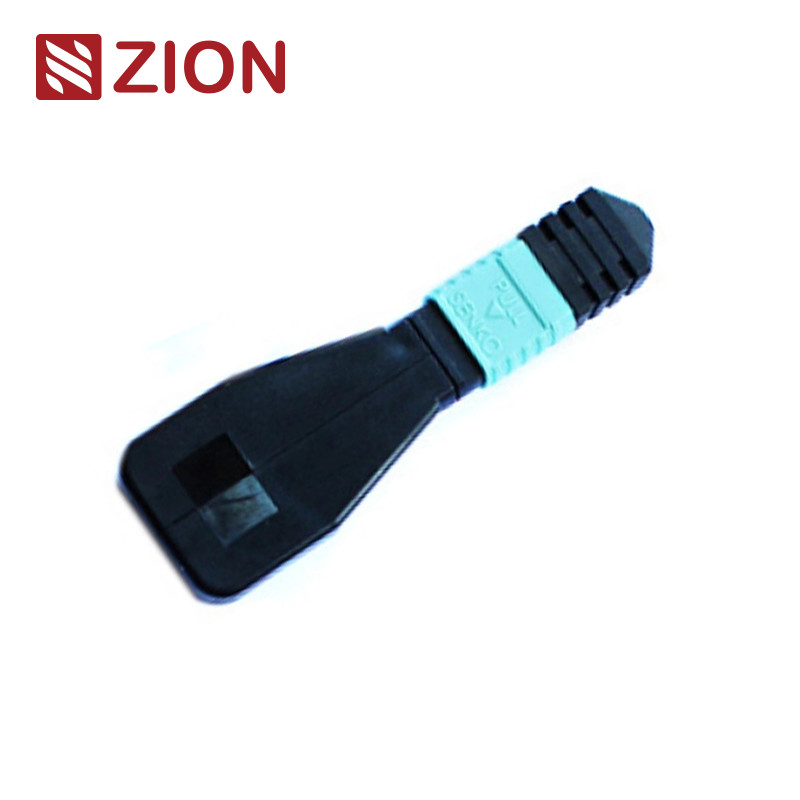

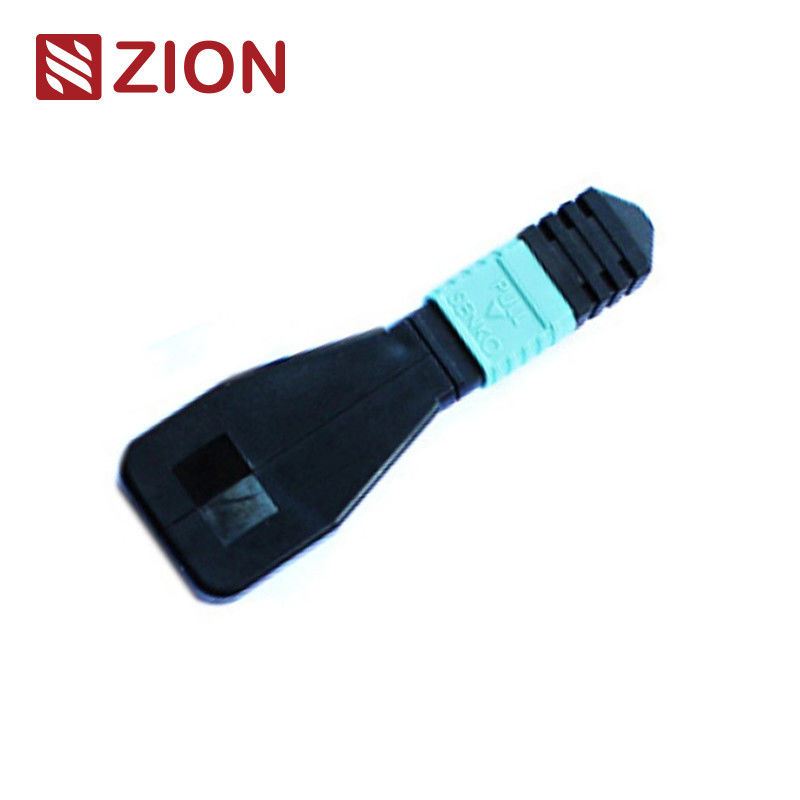

8ファイバーMTP OM3光ファイバーループバックモジュール/ケーブル
8F MTP OM3光ファイバーループバックモジュール/ケーブル
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 0
Zionコードと説明
Zionコード: ZCM2116HXA1
Zionの説明: 8F MTP OM3光ファイバーループバックモジュール/ケーブル
MTPループバックは、ループバック構成で構成されたMTPファイバージャンパーを含み、ファイバーの両端がMTPコネクタで終端され、同じコネクタ内に光路を作成します。これにより、特に40/100Gネットワーク通信において、デバイスの起動容量と受信感度のテストが可能になります。信号をソースに戻すことで、さまざまな潜在的な問題を特定でき、光ファイバーネットワーク内の個々のコンポーネントまたはインターフェースの効果的なテストと評価が可能になります。
光ファイバーループバックは、8コア、12コア、24コアのMTPコネクタに対応するために複数の構成で利用でき、包括的なポートテストのためにさまざまなファイバー配置が可能です。8F MTPファイバーループバックモジュールは、MTPインターフェースを備えたトランシーバー、具体的には40GBASE-SR4/CSR4 QSFP+デバイスを検証およびテストします。12Fバージョンは40GBASE-SR4 QSFP+または100GBASE-SR4デバイスをサポートし、24Fバージョンは100GBASE-SR10 CXP/CFPデバイス用に設計されています。
MTPループバックモジュールは、送信および受信機能をテストするためのループ信号を提供し、特にパラレル光学40Gおよび100Gネットワーク内のテスト環境で広く使用されています。ループバックは、MTPトランシーバーインターフェースのトランシーバー（TX）とレシーバー（RX）の位置を接続します。これらのモジュールは、MTPトランクとパッチリードに接続された場合の光ネットワークセグメントの挿入損失（IL）テストを容易にし、加速します。
OMCは、MTPネットワークコンポーネントとシステムのバーンインテストと検証のためのMTP光ファイバーループバックアセンブリの包括的なラインを提供しています。これらのアセンブリは、電気通信およびデータ通信の要件について送信機の能力と受信機の感度を効果的にテストし、高密度アプリケーションで最大の密度を実現するためにコンパクトなハウジングにパッケージ化されています。
コネクタ工業規格
MTPシングルモードリファレンス: EIA/TIA-604-5
MTPシングルモードハウジングの詳細:
• SM APC：グリーンコネクタ+ブラックブーツ（標準損失MTP）
• SM APC：イエローコネクタ+ブラックブーツ（超低損失MTP）
MTPマルチモードリファレンス: EIA/TIA-604-5
MTPマルチモードハウジングの詳細:
• OM1 & OM2 PC：ベージュコネクタ+ブラックブーツ（標準損失MTP）
• OM3 & OM4 PC：アクアコネクタ+ブラックブーツ（標準および超低損失MTP）
• OM3 & OM4 PC：ヘザーバイオレットコネクタ+ブラックブーツ（標準損失MTP）
  • IEC規格IEC-61754-7に適合; IEC61755、Telcordia GR-1435-CORE、JIS C5982; TIA-604-5（FOCIS5）準拠
  • TIA-568-Cに準拠した構造化ケーブル配線
  • 10Gファイバーチャネル準拠
  • 40Gおよび100G IEEE 802.3準拠
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 1
光学仕様
項目 パラメータ
ファイバータイプ シングルモード
ファイバー直径 9/125um
挿入損失 SM(G657A1) <1.0dB
リターンロス SM >50dB
挿入-プルテスト 600回以上、IL <0.5dB
動作温度 -40℃～+80℃
光ファイバーループバックテスト
ループバックテストには、通信デバイスから信号を送信し、同じデバイスにループバックして、適切な機能を検証したり、欠陥のあるネットワークノードをトラブルシューティングしたりすることが含まれます。光ファイバーループバックテストの場合、光ループバックはデバイスの動作信頼性を検証します。データ伝送に光ファイバーループバックケーブルまたはモジュールを使用すると、デバイスから送信された信号は、同じコンポーネントの送信（Tx）ポートから受信（Rx）ポートにループされます。
アプリケーション
光ファイバーループバックテストは、光トランシーバーのチェックに一般的に使用されます。トランシーバーには光信号の送受信用の別々のポートがあるため、これらのポートのテストはメンテナンスとトラブルシューティングに不可欠です。テストプロセスは、送信機ポートからのレーザー信号を受信機ポートにルーティングし、送信されたパターンと受信されたパターンを比較して、それらが同一でエラーがないことを確認します。
  • 40Gまたは100G MPO/MTPインターフェイストランシーバーと共存
  • ループバックモジュールは、光ファイバーネットワーク機器の送信能力と受信感度をテストできます
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 2
命名規則と注文確認情報
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 3
コネクタとファイバーチャネル
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 4
極性（チャネルアライメント）
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 5
特定のトランシーバーの選択ガイド
トランシーバーのループバックを選択する際は、コネクタタイプ、研磨タイプ、ケーブルタイプを考慮してください。一般的に使用されるトランシーバーモジュールの選択ガイドを以下の表にまとめます。
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 6 8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 7
このガイドでは、一般的に使用される光トランシーバーの特定のファイバーループバックの選択肢を提供します。ここで言及されていないトランシーバーモジュールについては、インターフェースタイプ、物理的な接触、およびケーブルタイプの要件を理解することで、適切なループバックを選択できます。
Zion CommunicationのホットMPO光ファイバーループバック製品
  • 7236013 ZCM1111HXA：8F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236014 ZCM1121HXA：12F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236015 ZCM1141HXA：24F MPO SM光ファイバーループバックモジュール/ケーブル
  • 7236016 ZCM1116HXA：8F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236017 ZCM1126HXA：12F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236018 ZCM1146HXA：24F MPO OM3光ファイバーループバックモジュール/ケーブル
  • 7236019 ZCM1117HXA：8F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 7236020 ZCM1127HXA：12F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 723602: ZCM1147HXA：24F MPO OM4光ファイバーループバックモジュール/ケーブル
  • 7236022 ZCM2111HXA：8F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236023 ZCM2121HXA：12F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236024 ZCM2141HXA：24F MTP SM光ファイバーループバックモジュール/ケーブル
  • 7236025 ZCM2116HXA：8F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236026 ZCM2126HXA：12F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236027 ZCM2146HXA：24F MTP OM3光ファイバーループバックモジュール/ケーブル
  • 7236028 ZCM2117HXA：8F MTP OM4光ファイバーループバックモジュール/ケーブル
  • 7236029 ZCM2127HXA：12F MTP OM4光ファイバーループバックモジュール/ケーブル
  • 7236030 ZCM2147HXA：24F MTP OM4光ファイバーループバックモジュール/ケーブル
パッケージング
これらの光ファイバーケーブルは、OMCのラベルが付いた、扱いやすく、保護されたパッケージで標準的にパッケージ化されています。利用可能なカートンサイズには、34×22×15 cm、44×34×24 cm、54×39×34 cmがあります。使用される特定のカートンは、注文された商品の数量によって異なります。カスタムパッケージオプションが利用可能です。
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 8
OEM/ODMサービス
以下を含む包括的なOEM/ODMサービスを提供しています。
  • ケーブルの色、印刷テキスト、ケーブルジャケットの材質、コネクタの色カスタマイズ
  • OEMラベル、識別リング、ケーブルラベル、箱、および出荷マーク
  • 特定の要件を満たすためのさまざまな品質レベル
8 ファイバー MTP OM3 40/100G ネットワークテストのための光ファイバーループバックモジュール 9
