12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト

12 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
基本情報
起源の場所: 中国
ブランド名: HELLOSIGNAL® OR OEM
最小注文数量: 50個
パッケージの詳細: 10個/ビニール袋
受渡し時間: 預金を受け取った後、通常25日。
支払条件: T/T
供給の能力: 制限なし
ベストプライス 接触
詳細情報
繊維径: 50/125um, 62.5/125um 挿入損失: MM<1.0dB
リターンロス: MM>25dB 挿入・引くテスト: 600回以上、IL＜0.5dB
動作温度 (°C): -40°C~+80°C
ハイライト:

12心MTPループバックケーブル

,

OM3 光ファイバーループバック

,

40/100Gネットワ​​ークテストMTPモジュール

製品の説明

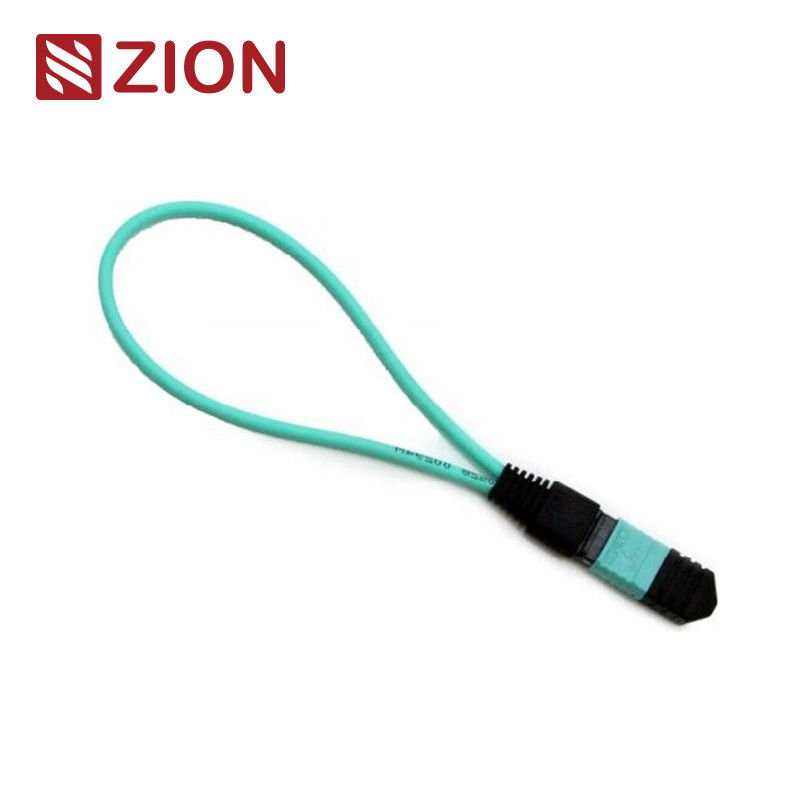

12ファイバーMTP OM3光ループバックモジュール/ケーブル
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 0
Zion製品情報
Zionコード: ZCM2126HXA1
説明: 12F MTP OM3光ループバックモジュール/ケーブル
MTPループバックは、ループバック構成で構成されたMTP光ファイバーケーブルを含み、両端がMTPコネクタで終端され、同じコネクタ内に連続した光路を作成します。この構成により、特に40/100Gネットワーク通信において、デバイスの起動容量と受信感度のテストが可能になります。信号をソースに戻すことで、さまざまなネットワーク現象を特定し、光ファイバーネットワーク内の個々のコンポーネントまたはインターフェースの効果的なテストと評価を容易にします。
8コア、12コア、24コアのMTPコネクタに対応する複数の光ファイバー構成で利用でき、さまざまなテストポートの要件に対応します。12F MTPファイバーループバックモジュールは、40GBASE-SR4 QSFP+または100GBASE-SR4デバイス用のMTPインターフェースを備えたトランシーバーの検証とテストを特に可能にします。
MTPループバックモジュールは、送信および受信機能をテストするためのループ信号を提供し、特にパラレル光学40Gおよび100Gネットワークにおいて、テスト環境内で広く使用されています。ループバックは、MTPトランシーバーインターフェースのトランシーバー（TX）とレシーバー（RX）の位置を接続し、MTPトランクとパッチリードに接続すると、光ネットワークセグメントの挿入損失テストを容易にすることができます。
コネクタの業界標準
MTPシングルモード
参照: EIA/TIA-604-5
ハウジングの詳細:
• SM APC: 緑色のコネクタ + 黒色のブーツ（標準損失MTP）
• SM APC: 黄色のコネクタ + 黒色のブーツ（超低損失MTP）
MTPマルチモード
参照: EIA/TIA-604-5
ハウジングの詳細:
• OM1 & OM2 PC: ベージュ色のコネクタ + 黒色のブーツ（標準損失MTP）
• OM3 & OM4 PC: アクア色のコネクタ + 黒色のブーツ（標準および超低損失MTP）
• OM3 & OM4 PC: ヘザーバイオレット色のコネクタ + 黒色のブーツ（標準損失MTP）
  • IEC規格IEC-61754-7; IEC61755、Telcordia GR-1435-CORE、JIS C5982; TIA-604-5(FOCIS5)に準拠
  • TIA-568-Cに準拠した構造化ケーブル配線
  • 10Gファイバーチャネル準拠
  • 40Gおよび100G IEEE 802.3準拠
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 1
光学仕様
ファイバータイプシングルモード
ファイバー直径9/125μm
挿入損失SM(G657A1) < 1.0dB
反射減衰量SM > 50dB
挿入-引き抜きテスト600回以上、IL < 0.5dB
動作温度-40℃～+80℃
光ファイバーループバックテスト
ループバックテストには、通信デバイスから信号を送信し、同じデバイスにループバックして、適切な機能を検証したり、欠陥のあるネットワークノードをトラブルシューティングしたりすることが含まれます。光ファイバーループバックテストの場合、光ループバックは、送信（Tx）端から同じコンポーネントの受信（Rx）端に送信された信号をルーティングすることにより、デバイスの動作信頼性を検証します。
アプリケーション
光ファイバーループバックテストは、光ファイバートランシーバーのチェックによく使用されます。トランシーバーには、光信号の受信と送信のための別々のポートがあるため、これらのポートのテストはメンテナンスに不可欠です。テストプロセスは、送信ポートからのレーザー信号を受信ポートにルーティングし、送信パターンと受信パターンを比較して、それらが同一でエラーがないことを確認します。
  • 40Gまたは100G MPO/MTPインターフェイストランシーバーと共存
  • 光ファイバーネットワーク機器の送信能力と受信感度のテストに使用
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 2
命名規則と注文確認情報
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 3
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 4
極性（チャネルアライメント）
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 5
トランシーバー選択ガイド
特定のトランシーバーのループバックを選択する際は、コネクタタイプ、研磨タイプ、ケーブルタイプを考慮してください。以下の表は、一般的に使用されるトランシーバーモジュールの選択に関するガイダンスを提供します。
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 612ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 7
このガイドでは、一般的に使用される光ファイバートランシーバーの特定のファイバーループバックの選択について説明します。記載されていないモジュールについては、インターフェースタイプ、物理的な接触、およびケーブルタイプの仕様を調べることで選択できます。
Zion Communication MPO/MTP光ファイバーループバック製品
人気のMPO/MTPループバックモデル:
7236013 ZCM1111HXA: 8F MPO SM光ファイバーループバックモジュール/ケーブル
7236014 ZCM1121HXA: 12F MPO SM光ファイバーループバックモジュール/ケーブル
7236015 ZCM1141HXA: 24F MPO SM光ファイバーループバックモジュール/ケーブル
7236016 ZCM1116HXA: 8F MPO OM3光ファイバーループバックモジュール/ケーブル
7236026 ZCM2126HXA: 12F MTP OM3光ファイバーループバックモジュール/ケーブル
7236027 ZCM2146HXA: 24F MTP OM3光ファイバーループバックモジュール/ケーブル
7236028 ZCM2117HXA: 8F MTP OM4光ファイバーループバックモジュール/ケーブル
7236029 ZCM2127HXA: 12F MTP OM4光ファイバーループバックモジュール/ケーブル
7236030 ZCM2147HXA: 24F MTP OM4光ファイバーループバックモジュール/ケーブル
パッケージング
光ファイバーケーブルは、OMCによってデフォルトでラベル付けおよびマーキングされた、扱いやすく、保護されたパッケージで梱包されています。標準のカートンサイズには、34×22×15 cm、44×34×24 cm、54×39×34 cmが含まれます。カートンの選択は注文数量によって異なります。カスタムパッケージオプションも利用できます。
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 8
OEM/ODMサービス
カスタマイズオプションには以下が含まれます:
  • ケーブルの色、印刷テキスト、ケーブルジャケットの材質、コネクタの色
  • OEMラベル、識別リング、ケーブルラベル、ボックス、出荷マーク
  • 特定の要件を満たすためのさまざまな品質レベル
12ファイバー MTP OM3 光ファイバーループバックモジュール 40/100Gネットワークテスト 9
