24 ファイバー MTP OM3 光ファイバーループバック モジュール/ケーブル
24F MTP OM3 光ファイバーループバックモジュール/ケーブルは,40Gおよび100Gアプリケーションにおける高速ネットワーク機器のテストおよび検証のために設計されています.
ザイオン コード と 説明
サイオンコード:ZCM2146HXA1
シオン 記述: 24F MTP OM3 光ファイバーループバックモジュール/ケーブル
MTPループバックは,MTPコネクタで端末を両方に結ぶ光ファイバーケーブルを含み,同じコネクタ内でループされた信号経路を作成する.装置の打ち上げ能力と受信感度をテストすることができます,特に40/100Gネットワーク通信において,信号を返信することで,様々な潜在的な問題を特定し,光ファイバーネットワーク上の個々のコンポーネントやインターフェースの効果的なテストと評価を提供します..
8コア,12コアおよび24コアMTPコネクタを含むさまざまな構成で利用可能.
応用能力
- 8F MTPファイバーループバックモジュール:MTPインターフェースを持つトランシーバーの検証とテスト - 40GBASE-SR4/CSR4 QSFP+デバイス
- 12F MTPファイバーループバックモジュール:MTPインターフェース - 40GBASE-SR4 QSFP+または100GBASE-SR4デバイスを持つトランシーバーの検証とテスト
- 24F MTPファイバーループバックモジュール:MTPインターフェースを持つトランシーバーの検証とテスト - 100GBASE-SR10 CXP/CFPデバイス
MTPループバックモジュールは,送信および受信機能をテストするためにループされた信号を提供し,特に並列光学40Gおよび100Gネットワークのテスト環境で広く使用されています.MTPトランシーバーインターフェイスのトランシーバー (TX) と受信機 (RX) の位置をリンクし,光学ネットワークセグメントの挿入損失テストを容易にする.
コンネクタ産業規格
MTP シングルモード
参照:EIA/TIA-604-5

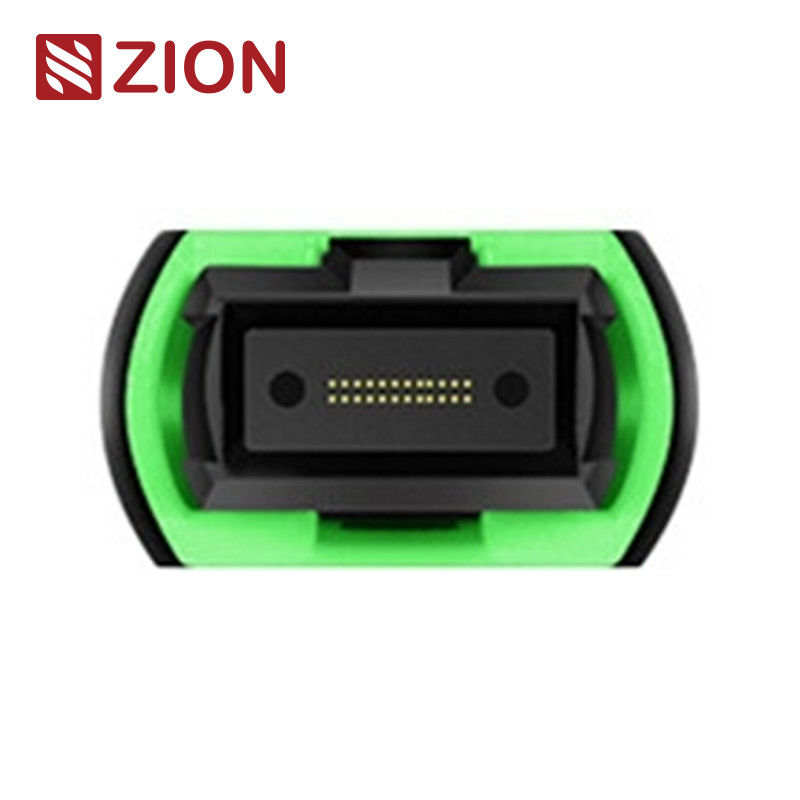

ハウジングの詳細:SM APC:緑色のコネクタ +黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ + 黒いブート (超低損失MTP)
MTP マルチモード
参照:EIA/TIA-604-5
住居の詳細:
- OM1とOM2PC:ベージュ色のコネクタ +黒いブート (標準損失MTP)
- OM3 & OM4 PC: アクアコネクタ + ブラックブート (標準&スーパー低損失MTP)
- OM3 & OM4 PC:ヘザー・バイオレットコネクタ + ブラックブート (標準損失MTP)
準拠基準
- IEC標準 IEC-61754-7,IEC61755を満たしている
- Telcordia GR-1435-CORE に準拠している
- JIS C5982,TIA-604-5 (FOCIS5) に準拠する
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
オプティカル仕様
| 繊維の種類 | シングルモード |
| 繊維の直径 | 9/125um |
| 挿入損失 | SM (G657A1) < 1.0dB |
| 返済損失 | SM > 50dB |
| 挿入・引くテスト | 600 倍以上,IL < 0.5dB |
| 操作温度 | -40°Cから+80°C |
光ファイバーループバック試験
ループバックテストは,通信デバイスから信号を送信し,適切な機能性または欠陥ネットワークノードのトラブルシューティングを決定するためにそれをループします.光学ループバックは,送信端 (Tx) から発信された信号を同じ部品の受信端 (Rx) にルーティングすることによって,装置の運用信頼性を検証する..
実践 的 な 応用
光ファイバーループバックテストは,光ファイバートランシーバーをチェックするために一般的に使用されます.トランシーバーは信号を受信し送信するための別々のポートがあるため,ループバックテストは,トランシーバーの保守のための便利な方法を提供します.テストプロセスは,送信されたパターンと受信されたパターンを比較し,それらは同一でエラーのないものであることを確認します.
- 40Gまたは100GMPO/MTPインターフェーストランシーバーとコロロケーション
- 光ファイバーネットワーク機器の送信能力と受信機感度を試験する
名付け規則と順序確認情報
コネクタとファイバーチャネル
極度 (チャネルアライナメント)
特定のトランシーバーの選択ガイド
トランシーバー用のループバックを選択する際には,コネクタタイプ,ポーリングタイプ,ケーブルタイプを考慮する.以下の表は,一般的に使用されるトランシーバーモジュールに対する選択ガイドを提供します.
シオン・コミュニケーションの熱いMPO/MTP光ファイバーループバック製品
7236013 ZCM1111HXA
8F MPO SM 光ファイバーループバックモジュール/ケーブル
7236014 ZCM1121HXA
12F MPO SM 光ファイバーループバックモジュール/ケーブル
7236015 ZCM1141HXA
24F MPO SM 光ファイバーループバックモジュール/ケーブル
7236016 ZCM1116HXA
8F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236017 ZCM1126HXA
12F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236018 ZCM1146HXA
24F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236019 ZCM1117HXA
8F MPO OM4 光ファイバーループバックモジュール/ケーブル
7236020 ZCM1127HXA
12F MPO OM4 光ファイバーループバックモジュール/ケーブル
7236021 ZCM1147HXA
24F MPO OM4 光ファイバーループバックモジュール/ケーブル
パッケージ
この光ファイバーケーブルパッケージは,操作が簡単で最適な保護のために設計されており,OMCによってデフォルトでラベルとマークされています.
スタンダードサイズ:
- 34 × 22 × 15cm
- 44 × 34 × 24cm
- 54 × 39 × 34cm
カートンの選択は注文量によって異なります.カスタムパッケージングオプションが利用できます.
OEM/ODMサービス
カスタマイズオプションには,以下が含まれます:
- ケーブル色,印刷テキスト,ケーブルジャケット材料
- コネクタの色オプション
- OEMのラベル,識別リング,ケーブルラベル
