40/100Gネットワークテスト用8ファイバーMTP OM4光ファイバーループバックモジュール

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

繊維径:	50/125um, 62.5/125um	挿入損失:	MM<1.0dB
リターンロス:	MM>25dB	挿入・引くテスト:	600回以上、IL＜0.5dB
動作温度 (°C):	-40°C~+80°C
ハイライト:	8 ファイバー MTP ループバックモジュール , OM4 光ファイバーループバックケーブル , 40/100G ネットワークの MTP ループバックアセンブリのテスト

製品の説明

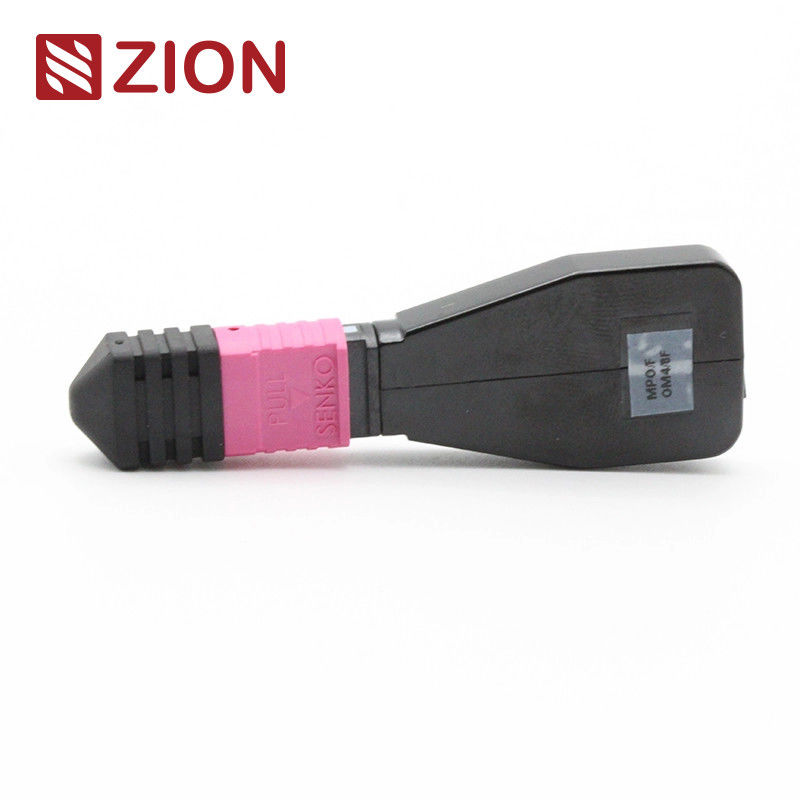

8ファイバーMTP OM4光ファイバーループバックモジュール/ケーブル

Zionコード: ZCM2117HXA1
Zionの説明: 8F MTP OM4光ファイバーループバックモジュール/ケーブル

MTPループバックは、ファイバーの両端を同じコネクタにルーティングするMTPコネクタを含み、完全な光路ループを作成します。これにより、特に40/100Gネットワーク通信において、デバイスの起動容量と受信感度のテストが可能になります。信号をソースに戻すことで、さまざまなネットワーク現象を特定し、光ファイバーネットワーク内の個々のコンポーネントまたはインターフェースの効果的なテストと評価を可能にします。

8コア、12コア、24コアのMTPコネクタに対応する複数の構成で利用可能で、テストポートの要件に合わせてさまざまなファイバー構成が可能です。8F MTPファイバーループバックモジュールは、40GBASE-SR4/CSR4 QSFP+デバイスのMTPインターフェースを備えたトランシーバーを具体的に検証およびテストします。

MTPループバックモジュールは、送信と受信の両方の機能をテストするためのループ信号を提供します。これらは、特にパラレル光学40Gおよび100Gネットワーク内のテスト環境で広く使用されています。これらのループバックは、MTPトランシーバーインターフェースの送信（TX）と受信（RX）の位置を接続し、MTPトランクとパッチリードに接続すると、光ネットワークセグメントの挿入損失テストを容易にすることができます。

コネクタと工業規格

MTPシングルモードリファレンス: EIA/TIA-604-5
MTPシングルモードハウジングの詳細:
• SM APC: 緑色のコネクタ + 黒色のブーツ（標準損失MTP）
• SM APC: 黄色のコネクタ + 黒色のブーツ（超低損失MTP）

MTPマルチモードリファレンス: EIA/TIA-604-5
MTPマルチモードハウジングの詳細:
• OM1 & OM2 PC: ベージュ色のコネクタ + 黒色のブーツ（標準損失MTP）
• OM3 & OM4 PC: アクア色のコネクタ + 黒色のブーツ（標準および超低損失MTP）
• OM3 & OM4 PC: ヘザーバイオレット色のコネクタ + 黒色のブーツ（標準損失MTP）

IEC規格IEC-61754-7; IEC61755、Telcordia GR-1435-CORE、JIS C5982; TIA-604-5（FOCIS5）に準拠
TIA-568-Cに準拠した構造化ケーブル配線
10Gファイバーチャネル準拠
40Gおよび100G IEEE 802.3準拠

材料の詳細

光学的仕様

ファイバータイプ	シングルモード
ファイバー直径	9/125μm
挿入損失	SM (G657A1) < 1.0dB
リターンロス	SM > 50dB
挿入-引き抜きテスト	600回以上、IL < 0.5dB
動作温度	-40℃～+80℃

光ファイバーループバックテスト

ループバックテストは、通信デバイスから信号を送信し、同じデバイスにループバックして、適切な機能を検証したり、欠陥のあるネットワークノードをトラブルシューティングしたりします。光ファイバーアプリケーションの場合、光ループバックは、送信（Tx）端から同じコンポーネントの受信（Rx）端に送信された信号をルーティングすることにより、デバイスの動作信頼性を検証します。

アプリケーション

光ファイバーループバックテストは、光ファイバートランシーバーの検証に一般的に使用されます。トランシーバーには、光信号の受信と送信のための別々のポートがあるため、ループバックテストはトランシーバーのメンテナンスに最も便利な方法を提供します。テストプロセスは、送信ポートからのレーザー信号を受信ポートにルーティングし、送信パターンと受信パターンを比較して、それらが同一でエラーがないことを確認します。

40Gまたは100G MPO/MTPインターフェーストランシーバーとコロケーション
ループバックモジュールは、光ファイバーネットワーク機器の送信能力と受信感度をテストします

命名規則と注文確認情報

コネクタとファイバーチャネル

極性（チャネルアライメント）

特定のトランシーバーの選択ガイド

トランシーバーのループバックを選択する際は、コネクタタイプ、研磨タイプ、ケーブルタイプを考慮してください。以下の表は、一般的に使用されるトランシーバーモジュールの選択ガイドを提供します。

Zion CommunicationのホットMPO光ファイバーループバック製品

7236013 ZCM1111HXA: 8F MPO SM光ファイバーループバックモジュール/ケーブル
7236014 ZCM1121HXA: 12F MPO SM光ファイバーループバックモジュール/ケーブル
7236015 ZCM1141HXA: 24F MPO SM光ファイバーループバックモジュール/ケーブル
7236016 ZCM1116HXA: 8F MPO OM3光ファイバーループバックモジュール/ケーブル
7236017 ZCM1126HXA: 12F MPO OM3光ファイバーループバックモジュール/ケーブル
7236018 ZCM1146HXA: 24F MPO OM3光ファイバーループバックモジュール/ケーブル
7236019 ZCM1117HXA: 8F MPO OM4光ファイバーループバックモジュール/ケーブル
7236020 ZCM1127HXA: 12F MPO OM4光ファイバーループバックモジュール/ケーブル
723602: ZCM1147HXA: 24F MPO OM4光ファイバーループバックモジュール/ケーブル
7236022 ZCM2111HXA: 8F MTP SM光ファイバーループバックモジュール/ケーブル
7236023 ZCM2121HXA: 12F MTP SM光ファイバーループバックモジュール/ケーブル
7236024 ZCM2141HXA: 24F MTP SM光ファイバーループバックモジュール/ケーブル
7236025 ZCM2116HXA: 8F MTP OM3光ファイバーループバックモジュール/ケーブル
7236026 ZCM2126HXA: 12F MTP OM3光ファイバーループバックモジュール/ケーブル
7236027 ZCM2146HXA: 24F MTP OM3光ファイバーループバックモジュール/ケーブル
7236028 ZCM2117HXA: 8F MTP OM4光ファイバーループバックモジュール/ケーブル
7236029 ZCM2127HXA: 12F MTP OM4光ファイバーループバックモジュール/ケーブル
7236030 ZCM2147HXA: 24F MTP OM4光ファイバーループバックモジュール/ケーブル

パッケージング

これらの光ファイバーケーブルは、OMCによって標準としてラベル付けおよびマークされた、扱いやすく、保護されたパッケージでパッケージ化されています。利用可能なカートンサイズには、34×22×15 cm、44×34×24 cm、54×39×34 cmが含まれます。カートンの選択は注文数量によって異なります。カスタムパッケージオプションが利用可能です。

OEM/ODMサービス

カスタムケーブルの色、印刷、ジャケット素材
カスタムコネクタの色
OEMラベル、識別リング、ケーブルラベル、ボックス、および出荷マーク
さまざまな品質レベルが利用可能
