ホーム > 製品> MPO MTP> 12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール

12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール

12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
基本情報
起源の場所: 中国
ブランド名: HELLOSIGNAL® OR OEM
最小注文数量: 50個
パッケージの詳細: 10個/ビニール袋
受渡し時間: 預金を受け取った後、通常25日。
支払条件: T/T
供給の能力: 制限なし
ベストプライス 接触
詳細情報
繊維径: 50/125um, 62.5/125um 挿入損失: MM<1.0dB
リターンロス: MM>25dB 挿入・引くテスト: 600回以上、IL＜0.5dB
動作温度 (°C): -40°C~+80°C
ハイライト:

12心MTPループバックケーブル

,

OM4 光ファイバーループバック

,

40/100Gネットワ​​ークテストMTPモジュール

製品の説明

12 ファイバー MTP OM4 光ファイバーループバック モジュール/ケーブル
高性能 12F MTP OM4 ファイバーオプティックループバック モジュール/ケーブル 40G/100G アプリケーションにおけるネットワーク機器のテストと検証のために設計された.

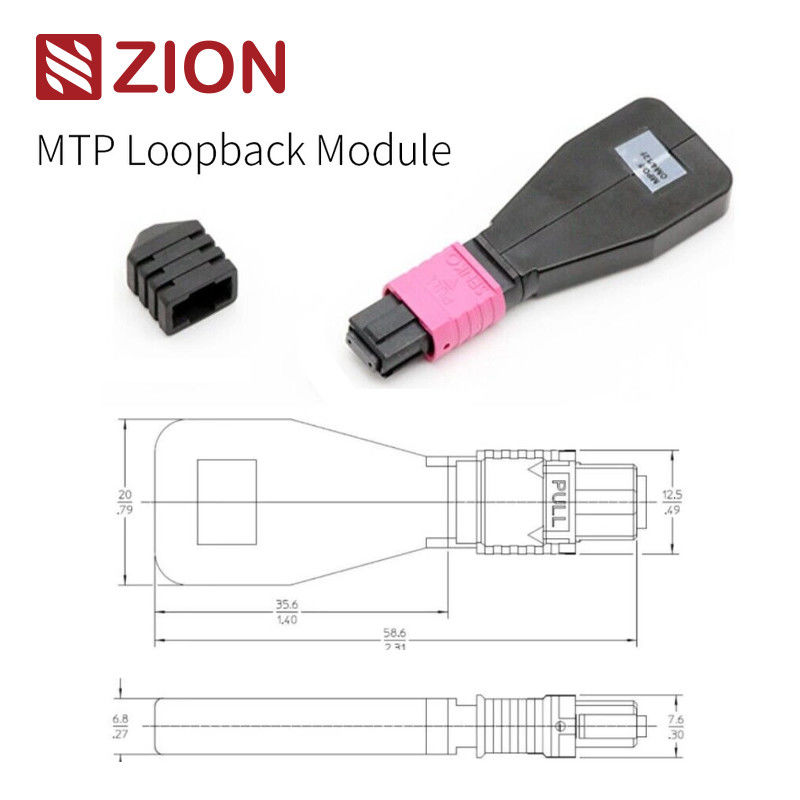

12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 0
ザイオン コード と 説明
シオンコード:ZCM2127HXA1
シオン 記述:12F MTP OM4 光ファイバーループバックモジュール/ケーブル
MTPループバックには,ループバック配置で構成されたMTPファイバージャンパーが含まれます.ファイバルの両端を単一のMTPコネクタに接続し,同じコネクタ内で連続光経路を作成するこれは,特に40/100Gネットワーク通信において,デバイスの起動容量と受信感度をテストすることができます.様々な潜在的な問題を特定し,ファイバーネットワークの個々のコンポーネントやインターフェースを効果的に評価するために信号を返信することで.
製品概要
8コア,12コアおよび24コアMTPコネクタに対応するための複数の構成で利用可能.
  • 8F MTPファイバーループバックモジュール: 40GBASE-SR4/CSR4 QSFP+デバイスのMTPインターフェースを持つトランシーバーを検証およびテストする.
  • 12F MTPファイバーループバックモジュール: 40GBASE-SR4 QSFP+ または 100GBASE-SR4 デバイスのための MTP インターフェースを持つトランシーバーを検証およびテストする.
  • 24F MTPファイバーループバックモジュール: 100GBASE-SR10 CXP/CFPデバイスのためのMTPインターフェースを持つトランシーバーを検証およびテストする
MTPループバックモジュールは,送信および受信機能をテストするためにループされた信号を提供し,テスト環境,特に並列光学40Gおよび100Gネットワーク内で広く使用されています.ループバックは,MTPトランシーバーインターフェースのトランシーバー (TX) と受信機 (RX) の位置をリンクするように設計されています.MTP トランク/パッチケーブルに接続されたとき,光学ネットワークセグメントのILテストを容易にし,加速する.
コンネクタと産業標準
MTP シングルモード
参照:EIA/TIA-604-5
住居の詳細:
  • SM APC:緑色のコネクタ +黒いブート (標準損失MTP)
  • SM APC: 黄色いコネクタ + 黒いブート (超低損失MTP)
MTP マルチモード
参照:EIA/TIA-604-5
住居の詳細:
  • OM1とOM2PC:ベージュ色のコネクタ +黒いブート (標準損失MTP)
  • OM3&OM4 PC: アクアコネクタ + ブラックブート (標準&超低損失MTP)
  • OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MTP)
  • IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
  • 10G ファイバーチャネル対応
  • 40G と 100G IEEE 802.3 に準拠する
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 1
材料の仕様
オプティカル仕様
パラメータ仕様
繊維の種類シングルモード
繊維の直径9/125μm
挿入損失SM ((G657A1) < 1.0dB
返済損失SM > 50dB
挿入・引くテスト600 倍以上,IL < 0.5dB
操作温度-40°Cから+80°C
光ファイバーループバック試験
ループバックテストは,通信デバイスから信号を送信し,適切な機能を確認し,欠陥のあるネットワークノードをトラブルシューティングするために同じデバイスに戻します. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.
申請
光ファイバーループバックテストは,主に光ファイバートランシーバーをチェックするために使用されます.トランシーバーは,光信号を受信し送信するための別々のポートがあるため,ループバックテストは,トランシーバーのメンテナンスの最も便利な方法を提供します.テストプロセスは,送信ポートから受信ポートへレーザー信号をルーティングし,送信パターンと受信パターンを比較して,同一でエラーのないパフォーマンスを確保します.
  • 40Gまたは100G MPO/MTPインターフェイストランシーバーと互換性
  • ループバックモジュールは,光ファイバーネットワーク機器の送信能力と受信機感度をテストする.
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 2
命名規則と順序確認
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 3
コネクタ ファイバーチャネル
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 4
極度 (チャネルアライナメント)
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 5
トランシーバー選択ガイド
特定のトランシーバーのループバックを選択する際には,コネクタタイプ,ポーリングタイプ,ケーブルタイプを考慮する.以下の表は,一般的に使用されるトランシーバーモジュールの選択ガイドを提供します.
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 612ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 7
シオン・コミュニケーションのMPO/MTP光ファイバーループバック製品
  • 7236013 ZCM1111HXA: 8F MPO SM 光ファイバーループバックモジュール/ケーブル
  • 7236014 ZCM1121HXA: 12F MPO SM 光ファイバーループバックモジュール/ケーブル
  • 7236015 ZCM1141HXA: 24F MPO SM 光ファイバーループバックモジュール/ケーブル
  • 7236016 ZCM1116HXA: 8F MPO OM3 光ファイバーループバックモジュール/ケーブル
  • 7236017 ZCM1126HXA: 12F MPO OM3 光ファイバーループバックモジュール/ケーブル
  • 7236018 ZCM1146HXA: 24F MPO OM3 光ファイバーループバックモジュール/ケーブル
  • 7236019 ZCM1117HXA: 8F MPO OM4 光ファイバーループバックモジュール/ケーブル
  • 7236020 ZCM1127HXA: 12F MPO OM4 光ファイバーループバックモジュール/ケーブル
  • 723602: ZCM1147HXA: 24F MPO OM4 光ファイバーループバックモジュール/ケーブル
  • 7236022 ZCM2111HXA: 8F MTP SM 光ファイバーループバックモジュール/ケーブル
  • 7236023 ZCM2121HXA: 12F MTP SM 光ファイバーループバックモジュール/ケーブル
  • 7236024 ZCM2141HXA: 24F MTP SM 光ファイバーループバックモジュール/ケーブル
  • 7236025 ZCM2116HXA: 8F MTP OM3 光ファイバーループバックモジュール/ケーブル
  • 7236026 ZCM2126HXA: 12F MTP OM3 光ファイバーループバックモジュール/ケーブル
  • 7236027 ZCM2146HXA: 24F MTP OM3 光ファイバーループバックモジュール/ケーブル
  • 7236028 ZCM2117HXA: 8F MTP OM4 光ファイバーループバックモジュール/ケーブル
  • 7236029 ZCM2127HXA: 12F MTP OM4 光ファイバーループバックモジュール/ケーブル
  • 7236030 ZCM2147HXA: 24F MTP OM4 光ファイバーループバックモジュール/ケーブル
パッケージ
この光ファイバーケーブルは,手軽に取り扱える,保護されたパッケージで,標準としてOMCラベルを付けています.利用可能なカートンのサイズには,34×22×15cm,44×34×24cm,54×39×34cm,注文量に基づいて選択するオーダーメイドパッケージングオプションが利用できます.
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 8
OEM/ODMサービス
カスタマイズオプションには,以下が含まれます:
  • ケーブルの色,印刷物,ジャケット材料,コネクタの色
  • OEMラベル,識別リング,ケーブルラベル,箱,輸送マーク
  • 特定の要求を満たすために異なる品質レベル
12ファイバー MTP OM4 40/100G ネットワークテストのための光ファイバーループバックモジュール 9
