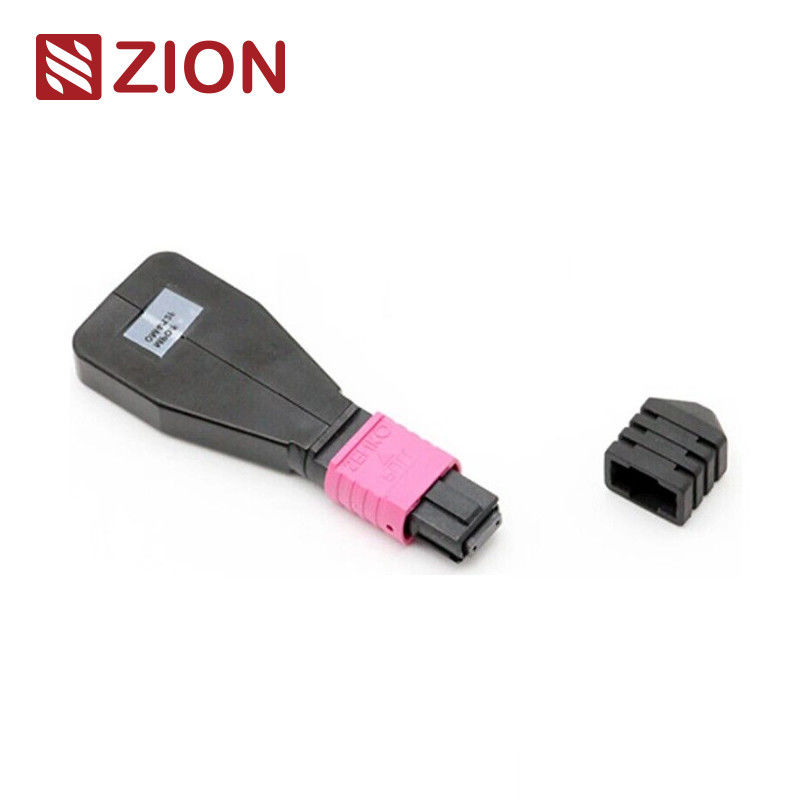

24 ファイバー MTP OM4 光ファイバーループバックモジュールケーブル
24F MTP OM4 光ファイバーループバックモジュール/ケーブルは,40Gおよび100Gアプリケーションにおける高速ネットワーク機器の試験および検証のために設計されています.
シオンコード:ZCM2147HXA1
シオン 記述:24F MTP OM4 光ファイバーループバックモジュール/ケーブル
MTPループバックは,MTPコネクタを含んでおり,ファイバルの両端が同じコネクタで終了し,完全な光経路ループを作成します.この構成により,デバイスの打ち上げ能力と受信感度をテストできます.信号を源に戻すことで,様々なネットワーク現象を特定し,ファイバーネットワークのコンポーネントとインターフェースの効果的なテストと評価を促進します..
設定オプション
複数のファイバー構成で利用可能で,異なる試験要件に対応します.
- 40GBASE-SR4/CSR4 QSFP+デバイスのための8コアMTP
- 40GBASE-SR4 QSFP+ または 100GBASE-SR4 デバイスのための12コアMTP
- 100GBASE-SR10 CXP/CFPデバイスの 24コアMTP
試験用アプリケーション
MTPループバックモジュールは,送信および受信機能をテストするためにループされた信号を提供します.それらはテスト環境,特に並列光学40Gおよび100Gネットワーク内で広く使用されています.MTPトランシーバーインターフェイスの送信機 (TX) と受信機 (RX) の位置をループバックで接続するMTP トランクとパッチケーブルに接続された光学ネットワークセグメントの挿入損失 (IL) テストを容易にし,加速する.
コネクタ規格
MTP シングルモード
参照:EIA/TIA-604-5
住居の詳細:SM APC:緑色のコネクタ+黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MTP)
MTP マルチモード
参照:EIA/TIA-604-5
住居の詳細:OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MTP)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&超低損失MTP)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MTP)
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
オプティカル仕様
| ポイント |
パラメータ |
| 繊維の種類 |
シングルモード |
| 繊維の直径 |
9/125um |
| 挿入損失 |
SM ((G657A1) <1.0dB |
| 返済損失 |
SM>50dB |
| 挿入・引くテスト |
600 倍以上,IL<0.5dB |
| 操作温度 |
-40°C~+80°C |
光ファイバーループバック試験
ループバックテストは,通信デバイスから信号を送信し,適切な機能を確認したり,ネットワーク上のトラブルを解決するために同じデバイスに戻します.光ファイバーループバックは,同じコンポーネントの送信 (Tx) ポートから受信 (Rx) ポートに戻る信号をルーティングすることによって,光学装置の運用信頼性をテストする.
申請
光ファイバーループバックテストは,光ファイバートランシーバーをチェックするために一般的に使用されます.トランシーバーは,光信号を受信し送信するための別々のポートがあるため,ループバックテストは,トランシーバーのメンテナンスの最も便利な方法を提供します.テストプロセスは,送信されたパターンと受信されたパターンを比較し,それらは同一でエラーのないものであることを確認します.
- 40Gまたは100G MPO/MTPインターフェイストランシーバーと互換性
- 光ファイバーネットワーク機器の送信能力と受信機感度を試験するために使用される
命名規則と順序確認
コネクタとファイバーチャネル
極度 (チャネルアライナメント)
トランシーバー選択ガイド
特定のトランシーバーのループバックを選択する際には,コネクタタイプ,ポリッシュタイプ,ケーブルタイプの互換性を考慮してください.
シオン通信 熱型MPO光ファイバーループバック
完全な製品ラインには以下の製品が含まれます.
- 7236013 ZCM1111HXA: 8F MPO SM 光ファイバーループバックモジュール/ケーブル
- 7236014 ZCM1121HXA: 12F MPO SM 光ファイバーループバックモジュール/ケーブル
- 7236015 ZCM1141HXA: 24F MPO SM 光ファイバーループバックモジュール/ケーブル
- 7236016 ZCM1116HXA: 8F MPO OM3 光ファイバーループバックモジュール/ケーブル
- 7236017 ZCM1126HXA: 12F MPO OM3 光ファイバーループバックモジュール/ケーブル
- 7236018 ZCM1146HXA: 24F MPO OM3 光ファイバーループバックモジュール/ケーブル
- 7236019 ZCM1117HXA: 8F MPO OM4 光ファイバーループバックモジュール/ケーブル
- 7236020 ZCM1127HXA: 12F MPO OM4 光ファイバーループバックモジュール/ケーブル
- 7236021 ZCM1147HXA: 24F MPO OM4 光ファイバーループバックモジュール/ケーブル
- 7236022 ZCM2111HXA: 8F MTP SM 光ファイバーループバックモジュール/ケーブル
- 7236023 ZCM2121HXA: 12F MTP SM 光ファイバーループバックモジュール/ケーブル
- 7236024 ZCM2141HXA: 24F MTP SM 光ファイバーループバックモジュール/ケーブル
- 7236025 ZCM2116HXA: 8F MTP OM3 光ファイバーループバックモジュール/ケーブル
- 7236026 ZCM2126HXA: 12F MTP OM3 光ファイバーループバックモジュール/ケーブル
- 7236027 ZCM2146HXA: 24F MTP OM3 光ファイバーループバックモジュール/ケーブル
- 7236028 ZCM2117HXA: 8F MTP OM4 光ファイバーループバックモジュール/ケーブル
- 7236029 ZCM2127HXA: 12F MTP OM4 光ファイバーループバックモジュール/ケーブル
- 7236030 ZCM2147HXA: 24F MTP OM4 光ファイバーループバックモジュール/ケーブル
パッケージ
この光ファイバーケーブルは,保護されやすい,手軽に取り扱えるパッケージで,OMCによってデフォルトでラベル付けされ,マークされています. 標準的なカートンのサイズには,34×22×15cm,44×34×24cm,54×39×34cm,量による選択オーダーメイドのパッケージングオプションが用意されています.
OEM/ODMサービス
カスタマイズオプションには,以下が含まれます:
- ケーブル色,印刷テキスト,ケーブルジャケット材料,コネクタの色
- OEMラベル,識別リング,ケーブルラベル,箱,輸送マーク
- 特定の要求を満たすために異なる品質レベル
私たちの包括的な製品ラインには,様々なMPO/MTPからLCのファンアウトパッチケーブルと光学ネットワークアプリケーションのためのストレートハーネスケーブルが含まれています.
