耐久性: | <0.3dBtyp の変化、200 回の嵌合 | 互換性: | ≤0.2dB |
---|---|---|---|
引張強さ: | >70N | 挿抜試験: | 500回、IL<0.5dB |
使用温度(℃): | -40~+85℃ |
Zionコード | Zionの記述 | |||||||

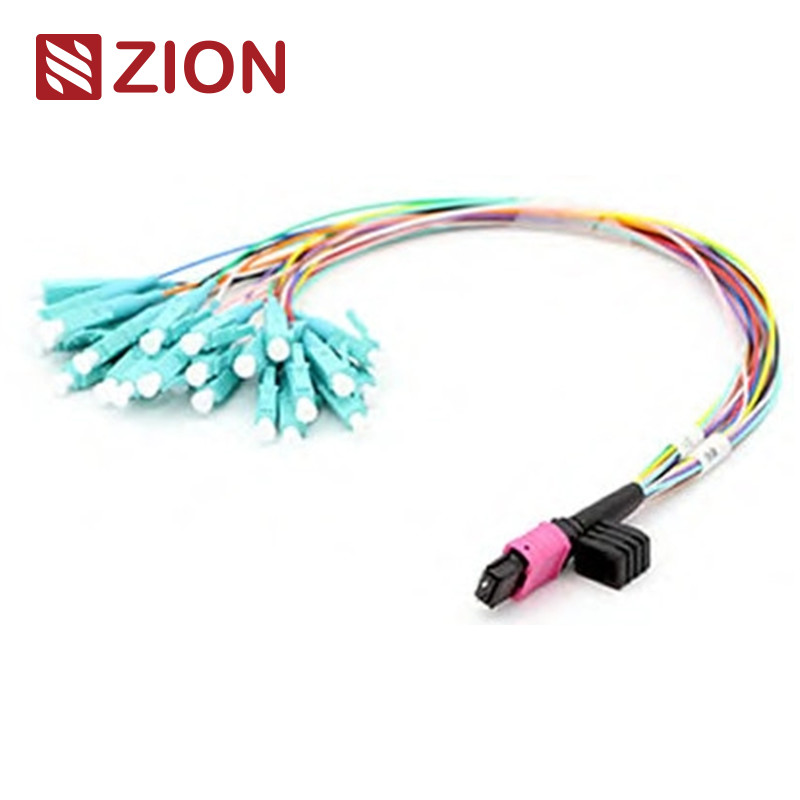

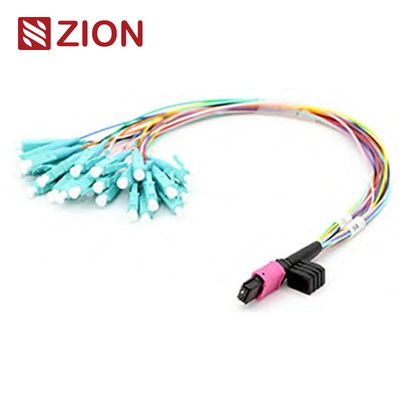

ZCM16157X | 24F MPO (男性) - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | |||||||
MPOのコネクターはタイプの繊維のコネクターである。MPO (マルチファイバー押し)はマルチコア繊維のコネクターのタイプである。前のMPO高密度繊維-関係システムはデータ センタの高密度環境の適用、建物への光ファイバーの適用、および光学装置、40G、100G、QSFP+のような光学トランシーバー装置の中の内部関係の塗布で現在主に使用される。 | ||||||||
MPOのコネクターのタイプはIEC 61754-7の規則に従って区別される:中心数(配列数)、男性の頭部(男性、女性)、極性(PCかAPC)。 | ||||||||
24F MPO- LC/SC/FC/STのファン・アウト0.9mmケーブルは100GBASE-SR10 CXP/CFPの結合の解決、100GBASE-LR4および高密度データ センタのために設計されている。それは10/40/100G高密度のために最大限に活用される データ センタの適用。この24の繊維の馬具ケーブルはMPOのアダプターのパネルおよびMPOのトランクに(12) SFP+を接続するために使用される。 |
||||||||
MPO (男性) - LC/SC/FC/STのファン・アウト0.9mmは30cm各端のMPOおよびLC/SC/FC/STのコネクターによってケーブルがMPO-LC LGXモジュール カセットのために設計されているパッチ終わる。それはスペース節約を必要とし、ケーブル管理悩みを減らすデータ センタで修繕する高密度繊維のためにとりわけ設計されている。 |
コネクターの産業基準:
コネクター | 参照 | 細部の収容 | ||||||
単モードMPO | IEC 61754-7 | SM APC:緑connectors+blackのブーツ(標準的な損失MPO) SM APC:黄色いconnectors+blackのブーツ(極度の低損失MPO) |
||||||
多重モードMPO | IEC 61754-7 | OM1&OM2 PC:ベージュconnectors+blackのブーツ(標準的な損失MPO) OM3&OM4 PC:水connectors+blackのブーツ(Standard&Super低損失MPO) OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ(標準的な損失MPO) |
はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 (FOCIS5)迎合的な構成されたケーブルで通信すること | ||||||||
迎合的な10G繊維チャネル | ||||||||
40Gおよび100G IEEE 802.3 |
他のコネクターの産業基準:
SC:TIA/EIA、FOCIS3、GR-326.NTT-SC IEC61754-4およびJIS C5973 | ||||||||
LC:TIA/EIA、FOCIS10、GR-326 EIA/TIA-604-10、IEC61754-20およびJIS C5973。 | ||||||||
FC:EIA /TIA-604-04、FOCIS4、NTT-FC、GR-326。IEC61754-13およびJIS C5973 | ||||||||
ST:TIA/EIA、FOCIS2、GR-326。IEC61754-2およびJIS C5973等 | ||||||||
E2000:IEC61754-15 |
のために利用できる
G657A1 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
G657A2/B2 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
G657B3 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM2 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM3 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM4 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 | ||||||||
OM5 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000 |
光学指定:
Spec項目。 | 単一モード(APCの8程度は磨いた) | 多重モード(PCの平らな光沢) | ||||||
nsertionの損失(MPO) (IEC 61300-3-34) |
標準的な損失:≤0.75dB (最高)、≤0.50dB (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
標準的な損失:≤0.6dB (最高)、≤0.50 (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
||||||
挿入損失(LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
リターン・ロス(MPO) | ≥60dB (8degree磨くこと) | ≥25dB | ||||||
リターン・ロス(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
耐久性 | <0> | |||||||
互換性 | ≤0.2dB | |||||||
引張強さ | >70N | |||||||
挿入物引きテスト | 500times、IL <0.5dB | |||||||
実用温度(℃) | ·- 40への+ 85°C |
特徴:
の低い挿入損失、ハイ リターンの損失 | ||||||||
MTはマルチファイバー コネクター、8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた | ||||||||
繊維の固まり終了のためのの経済的な解決 | ||||||||
低損失および標準的な損失SMおよびMMの適用のために設計されている | ||||||||
は利用できる円形ケーブル、楕円形ケーブルおよび裸のリボンの選択を高耐久化した | ||||||||
利用できるの色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため | ||||||||
反復性およびexchangeabilityでよい |
適用:
OMCのMPOのコネクターすべてはSenko/Nissin/Sumitomoからある。MPO- LC/SC/FC/STのファン・アウト0.9mmケーブルは3つの区域の一般使用の一種の高密度ケーブル会議である。 | ||||||||
高く密な程度の環境とのデータ センタの適用 | ||||||||
建物への光ファイバー | ||||||||
繊維装置の内部コネクターの塗布。 |
Zionコミュニケーションの熱いMPO- LCのファン・アウト0.9mmケーブル
Zionコード | Zionの記述 | |||||||
7236031 | ZCM16117X | 8F MPO (男性) - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
7236032 | ZCM16127X | 12F MPO (男性) - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
7236033 | ZCM16157X | 24F MPO (男性) - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
7236034 | ZCM26117X | 8F MTP (男性) - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
7236035 | ZCM26127X | 12F MTP (男性) - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
7236036 | ZCM26157X | 24F MTP (男性) - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル |
Rules&Orderの確認情報を挙げること:
コネクター | 繊維チャネル |
材料の細部
包装
これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
3. 別の質レベル。 |
