ホーム > 製品> MPO MTP> 高密度データセンター向け、0.9mm径、長さ30～35cmの8芯MTP-LCファンアウトパッチケーブル

高密度データセンター向け、0.9mm径、長さ30～35cmの8芯MTP-LCファンアウトパッチケーブル

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

耐久性:	<0.3dBtyp の変化、200 回の嵌合	交換可能性:	≤0.2dB
抗張力:	>70N	挿入・引くテスト:	600回以上、IL＜0.5dB
動作温度 (°C):	-40～+85℃
ハイライト:	8 心 MTP-LC ファンアウトパッチケーブル , 直径0.9mm MTP-LC光ファイバーケーブル , 長さ30～35cmのMTP-LCハーネスケーブル

製品の説明

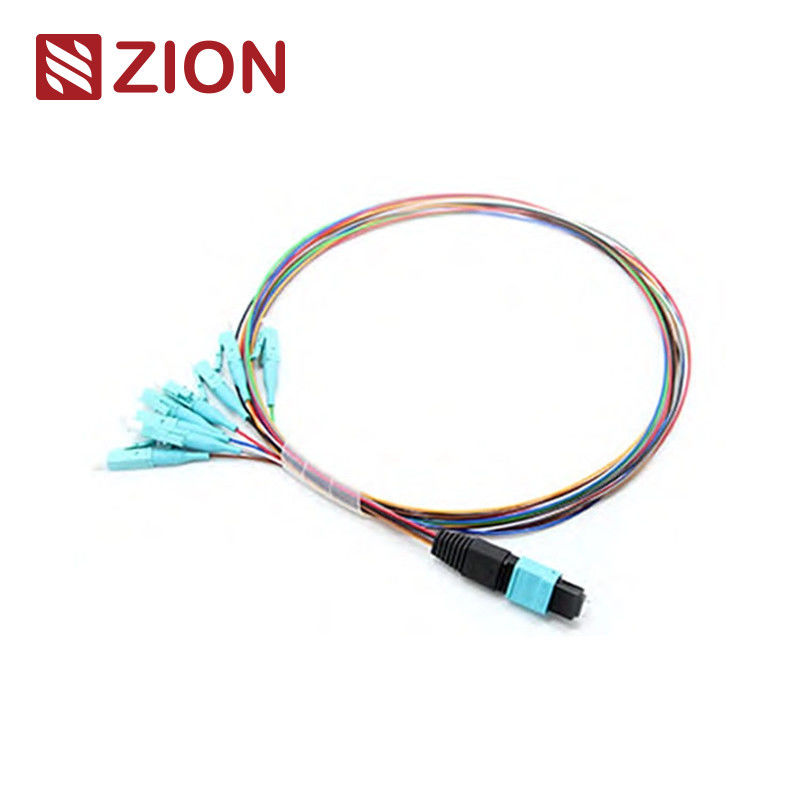

8 ファイバー MTP から LC ファンアウトパッチケーブル

8F MTP (男性) -LC ファンアウト 0.9mm 30-35cm パッチケーブル

シオンコード:ZCM16117X
シオン記述:8F MTP (男性) -LC ファンアウト 0.9mm 30-35cm パッチケーブル

MTPコネクタは,高密度環境のために設計された多ファイバープッシュオンコネクタタイプである.この事前接続システムは,主にデータセンター,ファイバー・トゥ・ザ・ビルディングアプリケーション,40Gなどの光接受信機機器内の内部接続100GとQSFP+モジュール

MTPコネクタタイプは,IEC 61754-7規則に従って,コア番号,性別 (男性/女性) およびポリッシュタイプ (PCまたはAPC) によって区別されます.

この8繊維帯のケーブルは,パッチパネルや中間幹を必要とせずに,QSFP+から (4) SFP+ポート間の直接接続を可能にします.高密度のファイバーパッチを特別に設計されています空間最適化や簡素化されたケーブル管理が重要なデータセンターです.

産業基準と仕様

MTPコネクタ規格

MTP シングルモード参照:EIA/TIA-604-5
住居の詳細:SM APC:緑色のコネクタ+黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MTP)

MTP マルチモード参照:EIA/TIA-604-5
住居の詳細:OM1&OM2 PC:ベージュ色のコネクタ+黒いブーツ
OM3&OM4 PC: アクアコネクタ+黒いブーツ
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート

IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
TIA-568-C による構造ケーブル
10G ファイバーチャネル対応
40G と 100G IEEE 802.3 に準拠する

他のコネクタ規格

SC:TIA/EIA,FOCIS3,GR-326.NTT-SC IEC61754-4およびJIS C5973
LC:TIA/EIA,FOCIS10,GR-326 EIA/TIA-604-10,IEC61754-20およびJIS C5973
FC:EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13およびJIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 と JIS C5973
E2000: IEC61754-15

利用できる繊維種類

G657A1 MTP-LC,MTP-SC,MTP-FC,MTP-ST,MTP-E2000
G657A2/B2 MTP-LC,MTP-SC,MTP-FC,MTP-ST,MTP-E2000
G657B3 MTP-LC,MTP-SC,MTP-FC,MTP-ST,MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

光学性能仕様

MTP シングルモード (APC):
標準損失: ≤0.75dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)

MTPマルチモード (PC):
標準損失: ≤0.6dB (最大), ≤0.50 (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)

LC/SC/FC/ST シングルモード (APC):≤0.3dB

LC/SC/FC/ST マルチモード (PC):≤0.3dB

MTP シングルモード (APC):≥60dB
MTPマルチモード (PC):≥25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB

メカニカル・環境仕様

耐久性: <0.3dB 典型的な変化 (200回の交尾)
交換可能性: ≤0.2dB
挿入引力試験: 500回,IL<0.5dB
張力強度: > 70N
プラグイン時間: >600
動作温度: -40°Cから+85°C

主要な特徴

低挿入損失,高返回損失

MTベースのマルチファイバーコネクタ (4,8,1224 繊維)

経済的な大量殺戮ソリューション

低損失および標準損失アプリケーションのために設計

頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション

簡単に識別するために色でコードされた箱

優れた繰り返し性と交換性

製品の利点

高品質 - 工場で完成し,文書でテスト
空間節約 - データセンターのケーブル容量を小さくする

時間効率 - プラグ・アンド・プレイ設計により設置時間が短くなる

この高密度ケーブル組は,主に3つの分野で使用されています.

高密度のデータセンター環境
ファイバー・トゥ・ザ・ビルのアプリケーション
光ファイバー機器内の内部接続

光ファイバーシステム

光ファイバーケーブル

銅に構成されたケーブルで通信すること

50オームの同軸ケーブル

生産ライン

のOEM / ODM

メールでお問い合わせ

プライバシー政策

携帯サイト

製品画像	シオン・コード	記述
	ZCM16117X	8F MPO (男性) -LC ファンアウト 0.9mm 30-35cm パッチケーブル
	ZCM16127X	12F MPO (男性) -LC ファンアウト 0.9mm 30-35cm パッチケーブル
	ZCM16157X	24F MPO (男性) -LC ファンアウト 0.9mm 30-35cm パッチケーブル
