| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50個 |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 預金を受け取った後、通常25日。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 耐久性: | <0.3dBtyp の変化、200 回の嵌合 | 互換性: | ≤0.2dB |
|---|---|---|---|
| 引張強さ: | >70N | 挿抜試験: | 600回以上、IL＜0.5dB |
| 使用温度（℃）: | -40～+85℃ | ||
| ハイライト: | 24 ファイバー Mpo から Lc ファイバー ケーブル、ファン アウト 0.9 mm MTP から LC ケーブル,Fan out 0.9mm MTP To LC Cable |
||
| Zionコード | Zionの記述 | |||||||

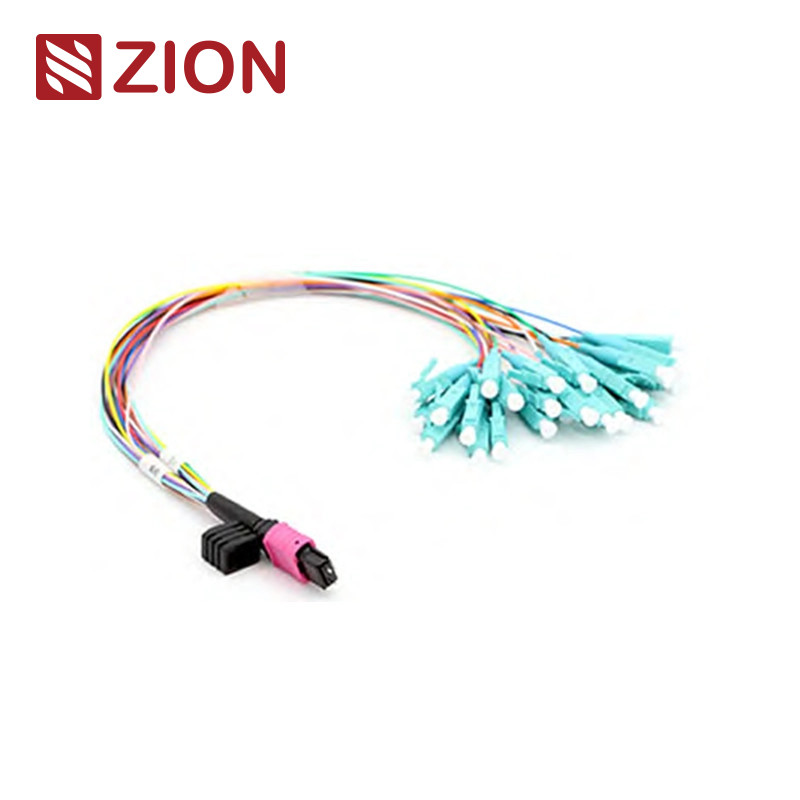

| ZCM26157X | 24F MTP （男性） - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | |||||||
| MTPのコネクターはタイプの繊維のコネクターである。MTP （マルチファイバー押し）はマルチコア繊維のコネクターのタイプである。前のMTP高密度繊維-関係システムはデータ センタの高密度環境の適用、建物への光ファイバーの適用、および光学装置、40G、100G、QSFP+のような光学トランシーバー装置の中の内部関係の塗布で現在主に使用される。 | ||||||||
| MTPのコネクターのタイプはIEC 61754-7の規則に従って区別される:中心数（配列数）、男性の頭部（男性、女性）、極性（PCかAPC）。 | ||||||||
| 24F MTP- LC/SC/FC/STのファン・アウト0.9mmケーブルは100GBASE-SR10 CXP/CFPの結合の解決、100GBASE-LR4および高密度データ センタのために設計されている。それは10/40/100G高密度のために最大限に活用される データ センタの適用。この24の繊維の馬具ケーブルはMTPのアダプターのパネルおよびMTPのトランクに（12） SFP+を接続するために使用される。 |
||||||||
| MTP （男性） - LC/SC/FC/STのファン・アウト0.9mmは30cm各端のMTPおよびLC/SC/FC/STのコネクターによってケーブルがMTP-LC LGXモジュール カセットのために設計されているパッチ終わる。それはスペース節約を必要とし、ケーブル管理悩みを減らすデータ センタで修繕する高密度繊維のためにとりわけ設計されている。 | ||||||||
コネクターの産業基準:
| コネクター | 参照 | 細部の収容 | ||||||
| 単モードMTP | EIA/TIA-604-5 | SM APC:緑connectors+blackのブーツ（標準的な損失MTP） SM APC:黄色いconnectors+blackのブーツ（極度の低損失MTP） |
||||||
| 多重モードMTP | EIA/TIA-604-5 | OM1&OM2 PC:ベージュconnectors+blackのブーツ（標準的な損失MTP） OM3&OM4 PC:水connectors+blackのブーツ（Standard&Super低損失MTP） OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ（標準的な損失MTP） |
||||||
| はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 （FOCIS5）迎合的な構成されたケーブルで通信すること | ||||||||
| 迎合的な10G繊維チャネル | ||||||||
| 40Gおよび100G IEEE 802.3 |
他のコネクターの産業基準:
| SC:TIA/EIA、FOCIS3、GR-326.NTT-SC IEC61754-4およびJIS C5973 | ||||||||
| LC:TIA/EIA、FOCIS10、GR-326 EIA/TIA-604-10、IEC61754-20およびJIS C5973。 | ||||||||
| FC:EIA /TIA-604-04、FOCIS4、NTT-FC、GR-326。IEC61754-13およびJIS C5973 | ||||||||
| ST:TIA/EIA、FOCIS2、GR-326。IEC61754-2およびJIS C5973等 | ||||||||
| E2000:IEC61754-15 |
のために利用できる
| G657A1 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| G657B3 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 |
光学指定:
| Spec項目。 | 単一モード（APCの8程度は磨いた） | 多重モード（PCの平らな光沢） | ||||||
| nsertionの損失（MTP） （IEC 61300-3-34） |
標準的な損失:≤0.75dB （最高）、≤0.50dB （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
標準的な損失:≤0.6dB （最高）、≤0.50 （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
||||||
| 挿入損失（LC/SC/FC/ST） （IEC 61300-3-6） |
≤0.3dB | ≤0.3dB | ||||||
| リターン・ロス（MTP） | ≥60dB （8degree磨くこと） | ≥25dB | ||||||
| リターン・ロス（LC/SC/FC/ST） | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| 耐久性 | <0> | |||||||
| 互換性 | ≤0.2dB | |||||||
| 引張強さ | >70N | |||||||
| 挿入物引きテスト | 600回の上、IL <0.5dB | |||||||
| 実用温度（℃） | ·- 40への+ 85°C | |||||||
特徴:
| の低い挿入損失、ハイ リターンの損失 | ||||||||
| MTはマルチファイバー コネクター、8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた | ||||||||
| 繊維の固まり終了のためのの経済的な解決 | ||||||||
| 低損失および標準的な損失SMおよびMMの適用のために設計されている | ||||||||
| は利用できる円形ケーブル、楕円形ケーブルおよび裸のリボンの選択を高耐久化した | ||||||||
| 利用できるの色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため | ||||||||
| 反復性およびexchangeabilityでよい |
適用:
| OMCのMTPのコネクターすべてはSenko/Nissin/Sumitomoからある。MTP- LC/SC/FC/STのファン・アウト0.9mmケーブルは3つの区域の一般使用の一種の高密度ケーブル会議である。 | ||||||||
| 高く密な程度の環境とのデータ センタの適用 | ||||||||
| 建物への光ファイバー | ||||||||
| 繊維装置の内部コネクターの塗布。 |
Zionコミュニケーションの熱いMPO- LCのファン・アウト0.9mmケーブル
| Zionコード | Zionの記述 | |||||||
| 7236031 | ZCM16117X | 8F MPO （男性） - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
| 7236032 | ZCM16127X | 12F MPO （男性） - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
| 7236033 | ZCM16157X | 24F MPO （男性） - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
| 7236034 | ZCM26117X | 8F MTP （男性） - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
| 7236035 | ZCM26127X | 12F MTP （男性） - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
| 7236036 | ZCM26157X | 24F MTP （男性） - LCのファン・アウト0.9mm 30-35cmパッチ ケーブル | ||||||
Rules&Orderの確認情報を挙げること:
| コネクター | 繊維チャネル | |||||||
材料の細部
包装
| これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
| 1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
| 2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
| 3. 別の質レベル。 |
