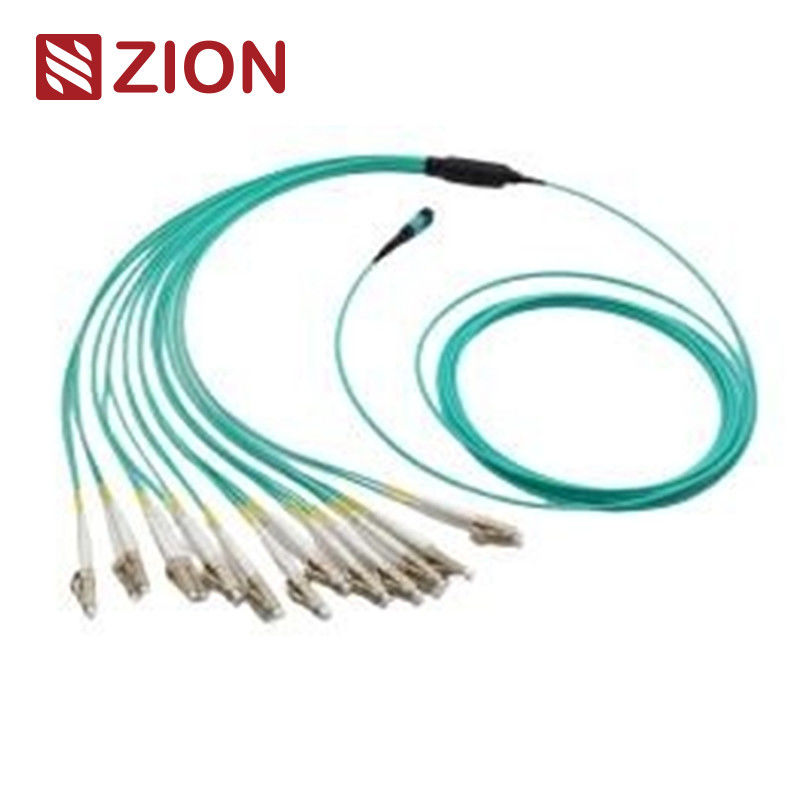

LC OM3繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブルへの8繊維MPO

ザイオン コード と 説明

シオンコード:ZCM11A17HAAX

記述:

についてZCM11A17HAAXこれは8F MPO OM3 光ファイバー MPO-LC 2.0mm 直線ハースケーブル,主に高密度のデータに使用される

中心アプリケーション,光ファイバービルディング接続,QSFP+と10Gなどの光接送器機器の内部接続

SFP+ LR オプティクス

主要 な 特徴

• MPO (マルチファイバープッシュオン)コネクタ:データセンターや光学ネットワークで一般的に使用される高密度ファイバーコネクタ.
• 繊維の種類: 8ファイバーMPOから4xLCユニブートまたはシンプレックス (4xLC) ファナウットケーブル.
• パフォーマンス: 最適化40G QSFP+ PLR4 から 10G SFP+ LRプラッチパネルの必要性をなくす.

中間幹

• デザイン: ストレート・ハーネス・ケーブルの挿入損失が低く,返却損失が高く,高い性能と信頼性を保証します.
• 申請: データセンターの直接接続に最適で,混雑をなくし,ケーブル管理を改善します.
• 基準の遵守:
  • 会議IEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5)そしてTIA-568-C基準について
  • 10G ファイバーチャネルと40G,100G IEEE 802 について3順応性がある
• コンネクタの仕様:
  • MPO シングルモード (APC)コンネクタ:標準損失MPOの緑色と超低損失MPOの黄色.
  • MPO マルチモード (PC)コンネクタ:OM3とOM4のAqua,OM3とOM4PCのHeather Violet.

コンネクタ 工業規格

• MPO シングルモード: IEC 61754-7 (SM APC:緑色のコネクタ + 黒いブート / SM APC:黄色いコネクタ + 黒いブート)
• MPO マルチモード: IEC 61754-7 (OM1とOM2PC:ベージュのコネクタ +黒のブート,OM3とOM4PC:Aquaのコネクタ +黒のブート)
• 他のコネクター: SC,LC,FC,ST,E2000はそれぞれの産業規格 (TIA/EIA,FOCIS3,FOCIS10,GR-326,など) に適合しています.

オプティカル仕様

• 挿入損失:
  • MPO (シングルモード) 標準損失 ≤0.75dB,超低損失 ≤0.35dB
  • LC/SC/FC/ST ≤0.3dB
• 返済損失:
  • MPO ≥60dB (シングルモード),LC/SC/FC/ST APC ≥60dB,UPC ≥50dB
• 耐久性:
  • 200回のペアリングで 500回の挿入・引くサイクルで 0.3dB未満の変化.
  • 張力強度 > 70N
• 動作温度: -40°Cから+85°C

功績

• 高品質: 工場で製造し,テストし,品質管理のために試験報告を詰め込んだ.
• 空間 節約:データセンターのエアコンの容量を削減し効率を向上させる 小径のケーブル
• 時間 を 節約 する: 追加パッチパネルを必要とせずに迅速な設置のためのプラグアンドプレイ設計.

申請

• 高密度のファイバーパッチを データセンターに
• 直接接続QSFP+からSFP+高速ネットワーク接続の簡素化と最適化
• 建物内の光ファイバー接続と内部使用のための光ファイバー機器間の接続

名付け規則&注文確認情報:

シオン通信のホット MPO-LC 直帯ケーブル

• 7236037 ZCM11A12HIAX: 8F MPO SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236038 ZCM11A22HIAX: 12F MPO SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236039 ZCM11A52HIAX: 24F MPO SM 光ファイバー MPO-LC 2.0mm 直線ケーブル
• 7236040 ZCM11A17HAAX: 8F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236041 ZCM11A27HAAX: 12F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236042 ZCM11A57HAAX: 24F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236043 ZCM11A18HMAX: 8F MPO OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236044 ZCM11A28HMAX: 12F MPO OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236045 ZCM11A58HMAX: 24F MPO OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236046 ZCM21A12HIAX: 8F MTP SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236047 ZCM21A22HIAX: 12F MTP SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236048 ZCM21A52HIAX: 24F MTP SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236049 ZCM21A17HAAX: 8F MTP OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236050 ZCM21A27HAAX: 12F MTP OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236051 ZCM21A57HAAX: 24F MTP OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236052 ZCM21A18HMAX: 8F MTP OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
• 7236053 ZCM21A28HMAX: 12F MTP OM4 光ファイバー MPO-LC 2.0mm 直線ケーブル
• 7236054 ZCM21A58HMAX: 24F MTP OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル

コネクタファイバーチャンネル

3 つの接続方法が正しいMTP/MPO偏差を維持するのに役立ちます

MPO 8 x LC シンプル構造型 1

MPO 4 × LC デュプレックス構造2型

MPO 4 x Uniboot LC構造型3

材料の詳細

パッケージ

この簡単に取り取れる 保護された光ファイバーケーブルパケットは OMCによって 標準でラベルとマークされています

標準紙箱のサイズは: 34*22*15cm; 44*34*24cm ; 54*39*34cm. どの紙箱を使うかは商品Qtyによって異なります.

梱包はカスタマイズできます.

OEM/ODM サービス

• ケーブル色,印刷文字,ケーブルジャケットの材料,コネクタの色
• OEMラベル,識別リング,ケーブルのラベル,箱,船標
• 品質レベルが違う
