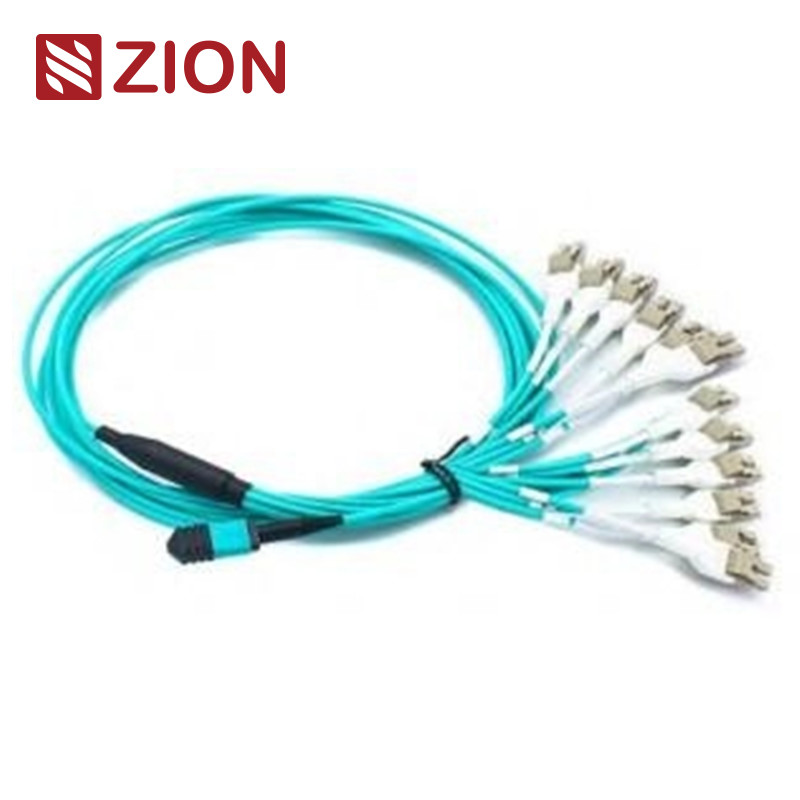

24F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
ザイオン コード と 説明
シオンコード:ZCM11A57HAAX
シオン 記述:24F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
MPOコネクタは,ファイバーコネクタの一種である.MPO (Multi-Fiber Push On) は,マルチコアファイバーコネクタの一種である.MPO高密度ファイバー前接続システムは,現在主にデータセンターの高密度環境のアプリケーションで使用されています., 建物への光ファイバーの適用,光接送機内での内部接続アプリケーション,例えば光学装置,40G,100G,QSFP+.
MPOコネクタタイプは,IEC 61754-7規則に従って区別される:コア番号 (配列番号),男性頭 (男性,女性),極度 (PCまたはAPC).
24コアMPO 女性から12LCデュプレックス ((12xLCユニブート;24LCシンプレックス) 24F MPO-LC/SC/FC/ST 直線帯のケーブルは,両端にMPOとLC/SC/FC/STコネクタで終了します.
24pcs (LCユニブート用の12pcs;LCSimplex用の24pcs) のファナウットケーブルは,40G QSFP+ PLR4 から 10G SFP+ LR オプティクス直接接続および高密度のデータセンターアプリケーションに最適化されています.同じ長さを持っています.高密度のファイバーパッチを 特別に設計されています 空間節約とケーブル管理の問題を 減らす必要があります.
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP インターコネクトソリューション,100GBASE-LR4および高密度データセンター用に設計されたストレートハーネスケーブル.10/40/100G 高密度のデータセンターアプリケーションに最適化されていますこの24ファイバーハーネスケーブルは,MPOアダプターパネルとMPOトランクに (12) SFP+を接続するために使用されます.
接続器 産業規格
MPO シングルモード参照:IEC 61754-7
MPO シングルモード住居の詳細:SM APC:緑色のコネクタ+黒いブート (標準損失MPO)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MPO)
MPO マルチモード参照:IEC 61754-7
MPO マルチモード住居の詳細:OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MPO)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO)
- IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
- 10G ファイバーチャネル対応
- 40Gと100G IEEE8023
その他のコネクタ 工業規格
- SC:TIA/EIA,FOCIS3,GR-326.NTT-SC IEC61754-4およびJIS C5973
- LC:TIA/EIA,FOCIS10,GR-326 EIA/TIA-604-10,IEC61754-20およびJIS C5973
- FC:EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13およびJIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 と JIS C5973 など
- E2000: IEC61754-15
使用可能
- G657A1 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- G657A2/B2 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- G657B3 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM1 62.5/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM2 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM3 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM4 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM5 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
オプティカル仕様
- 挿入損失 (MPO) (IEC 61300-3-34) 単調モード (APC 8度磨き):標準損失:≤0.75dB (最大), ≤0.50dB (典型) 超低損失:≤0.35dB (最大), ≤0.20dB (典型)
- 挿入損失 (MPO) (IEC 61300-3-34)マルチモード (PC)平面のポーチについて)標準損失:≤0.6dB (最大), ≤0.50 (典型) 超低損失:≤0.35dB (最大) ≤0.20dB (典型)
- 挿入損失 (LC/SC/FC/ST) (IEC 61300-3-6) 単調モード (APC 8度磨き):≤0.3dB
- 挿入損失 (LC/SC/FC/ST) (IEC 61300-3-6) マルチモード (PC フラットポーチ):≤0.3dB
- 耐久性シングルモード (APC)8度に磨いたについて)<0.3dB 典型的な変化 (200回の交尾)
- 張力強度シングルモード (APC)8度に磨いたについて)>70N
- 動作温度シングルモード (APC)8度に磨いたについて)-40°Cから+85°C
特徴
- 低挿入損失,高返回損失
- MTベースの多ファイバーコネクタ,48繊維接続器の端末と組成物
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失SMおよびMMアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維タイプ,ポリッシュタイプ,および/またはコネクタグレードを区別するために利用可能な色コード付きのホース
- 繰り返しや交換能力が良い
MTP/MPO パッチケーブル/トランクケーブルのメリットには,一般的に,
- 高品質のMTP/MPOパッチケーブル/トランクケーブルは,試験報告とともに工場で事前完成,テスト,パッケージ化されています.これらのレポートは長期のドキュメントと品質管理として機能します.
- MTP/MPO パッチケーブル/トランクケーブルは直径が非常に小さいため,ケーブルの容量が減少し,データセンターのエアコン条件が改善されます
- 時間節約 特殊なプラグアンドプレイ設計により,MTP/MPOパッチケーブル/トランクケーブルを組み込み,すぐにプラグインできます.これは設置時間を大幅に短縮するのに役立ちます.
適用する
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP インターコネクトソリューション,100GBASE-LR4および高密度データセンター用に設計されたストレートハーネスケーブル.10/40/100G 高密度のデータセンターアプリケーションに最適化されています.この24ファイバーハーネスケーブルは,MPOアダプターパネルとMPOトランクに (12) SFP+を接続するために使用されます.
OMCのMPOコネクタはすべて,Senko/Nissin/Sumitomo製である.MPOファイバーパッチコードは,一般的に3つの分野で使用される高密度ケーブル組成の一種である.
- 高密度の環境を持つデータセンターアプリケーション
- 建物への光ファイバー
- ファイバー機器における内部コネクタの適用
名付け規則&注文確認情報:
シオン通信のホット MPO-LC 直帯ケーブル
- 7236037 ZCM11A12HIAX::8F MPO SM 光ファイバーMPO-LC 2.0mm 直線ケーブル
- 7236038 ZCM11A22HIAX: 12F MPO SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236039 ZCM11A52HIAX: 24F MPO SM 光ファイバー MPO-LC 2.0mm 直線ケーブル
- 7236040 ZCM11A17HAAX: 8F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236041 ZCM11A27HAAX: 12F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236042 ZCM11A57HAAX: 24F MPO OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236043 ZCM11A18HMAX: 8F MPO OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236044 ZCM11A28HMAX: 12F MPO OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236045 ZCM11A58HMAX: 24F MPO OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236046 ZCM21A12HIAX: 8F MTP SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236047 ZCM21A22HIAX: 12F MTP SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236048 ZCM21A52HIAX: 24F MTP SM 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236049 ZCM21A17HAAX: 8F MTP OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236050 ZCM21A27HAAX: 12F MTP OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236051 ZCM21A57HAAX: 24F MTP OM3 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236052 ZCM21A18HMAX: 8F MTP OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
- 7236053 ZCM21A28HMAX: 12F MTP OM4 光ファイバー MPO-LC 2.0mm 直線ケーブル
- 7236054 ZCM21A58HMAX: 24F MTP OM4 光ファイバー MPO-LC 2.0mm 直帯ケーブル
コネクタファイバーチャンネル
3 つの接続方法が正しいMTP/MPO偏差を維持するのに役立ちます
MPO 24 x LC 単純構造型 1
MPO 12 x LC デュプレックス構造型2型A
MPO 12 x LC デュプレックス構造型2型B
MPO 12 x LC デュプレックス構造型2型C型
MPOの極度 MPOの極度 12 x Uniboot LC構造型3
材料の詳細
パッケージ
この簡単に取り取れる 保護された光ファイバーケーブルパケットは OMCによって 標準でラベルとマークされています
標準紙箱のサイズは: 34*22*15cm; 44*34*24cm ; 54*39*34cm. どの紙箱を使うかは商品Qtyによって異なります.
梱包はカスタマイズできます.
OEM/ODM サービス
- ケーブル色,印刷文字,ケーブルジャケットの材料,コネクタの色
- OEMラベル,識別リング,ケーブルのラベル,箱,船標
- 品質レベルが違う
