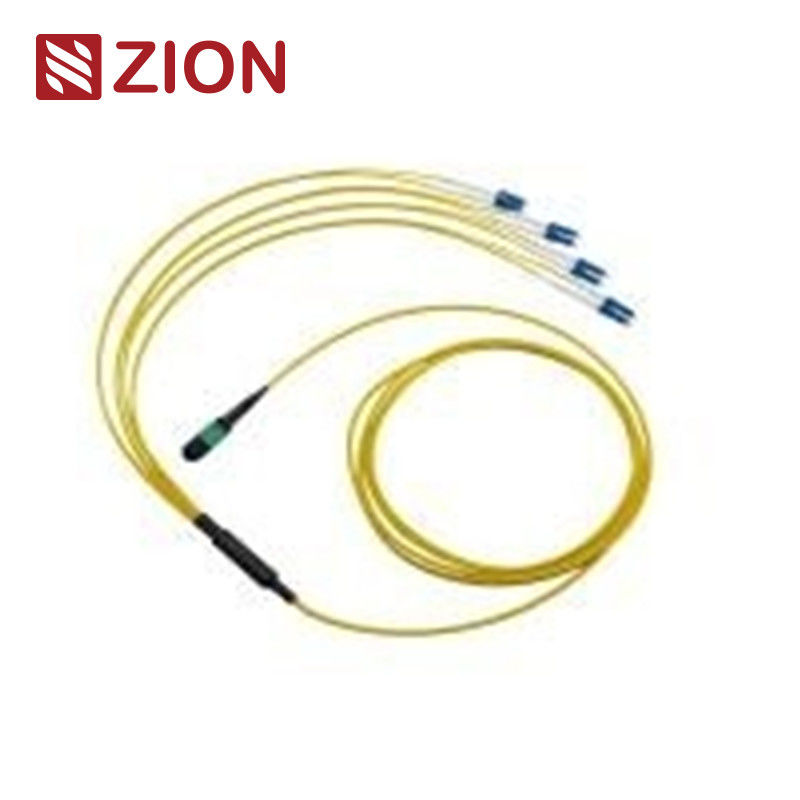

8 ファイバー MTP から LC シングルモード 光ファイバーケーブル
高密度8繊維MTPからLC直線ハルネスケーブル,データセンターアプリケーションおよび光接送機機器の接続のために設計されている.
サイオン 製品情報
シオンコード:ZCM21A12HIAX
記述:8F MTP SM 光ファイバー MTP-LC 2.0mm 直帯ケーブル
MTP (Multi-Fiber Push On) コネクタは,主にデータセンター環境,ファイバー・トゥ・ザ・ビルディングアプリケーション,40Gをサポートする光接送機内での内部接続100GとQSFP+技術
コンネクタの仕様
MTPシングルモードコネクタ
基準規格:EIA/TIA-604-5
住居の詳細:
SM APC:緑色のコネクタ +黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ + 黒いブート (超低損失MTP)
MTPマルチモードコネクタ
基準規格:EIA/TIA-604-5
住居の詳細:
OM1とOM2PC:ベージュ色のコネクタ +黒いブート
• OM3 & OM4 PC: アクアコネクタ + 黒いブーツ
• OM3&OM4PC:ヘザー・バイオレットコネクタ+ブラック・ブート
準拠基準
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40Gと100G IEEE8023
追加コンネクタ規格
- SC:TIA/EIA,FOCIS3,GR-326.NTT-SC IEC61754-4およびJIS C5973
- LC:TIA/EIA,FOCIS10,GR-326 EIA/TIA-604-10,IEC61754-20およびJIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13およびJIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 と JIS C5973
- E2000: IEC61754-15
利用可能な設定
G657A1,G657A2/B2,G657B3シングルモードファイバーとOM1,OM2,OM3,OM4,OM5マルチモードファイバーで,MTPからLC,SC,FC,ST,E2000のコネクタコンビネーションで利用可能.
光学性能仕様
| パラメータ |
シングルモード (APC) |
マルチモード (PC) |
| 挿入損失 (MPO) |
標準: ≤0.75dB (最大), ≤0.50dB (典型)
超低: ≤0.35dB (最大), ≤0.20dB (典型) |
標準: ≤0.6dB (最大), ≤0.50dB (典型)
超低: ≤0.35dB (最大), ≤0.20dB (典型) |
| 挿入損失 (LC/SC/FC/ST) |
≤0.3dB |
≤0.3dB |
| 収益損失 (MPO) |
≥60dB |
≥25dB |
| 返済損失 (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
≥35dB |
メカニカル仕様
- 耐久性: <0.3dB 典型的な変化 (200回の交尾)
- 交換可能性: ≤0.2dB
- 挿入・引き込み試験: 500回,IL <0.5dB
- 張力強度: > 70N
- プラグイン時間: >600
- 動作温度: -40°Cから+85°C
主要 な 特徴
- 低挿入損失,高返回損失性能
- MTベースの多ファイバー接続器 4,8,12および24ファイバー端末
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失SMおよびMMアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維の種類を簡単に識別するための色でコードされたホース
- 優れた繰り返し性と交換性
申請
10/40/100G高密度データセンターアプリケーションに最適化され,40G LR4 PSM,40GBASE-SR4,および40G QSFP+ PLR4接続性を含む.QSFP+ と (4) SFP+ ポートの間の直接接続に最適.
接続方法
MTP - 8 x LC シンプル構造 (1型)
MTP - 4 x LC デュプレックス構造 (2型)
MTP - 4 x Uniboot LC 構造 (タイプ3)
人気MTP-LCケーブルモデル
サイオン通信は,複数のファイバータイプ (SM,OM3,SM,OM3) を備えた8F,12Fおよび24Fのシングルモードおよびマルチモード変種を含むMTP-LC直帯ケーブルを包括的に提供しています.OM4).
パッケージ
OMCラベル付きの標準保護パッケージ.カートンのサイズが複数 (34×22×15cm,44×34×24cm,54×39×34cm) で,カスタマイズ可能なパッケージングオプションで提供されています.
OEM/ODMサービス
- カスタム ケーブル 色,印刷,ジャケット 材料
- OEMのラベル,識別リング,ケーブルラベル
- カスタムパッケージングと輸送マーク
- 異なる品質レベルが利用可能
