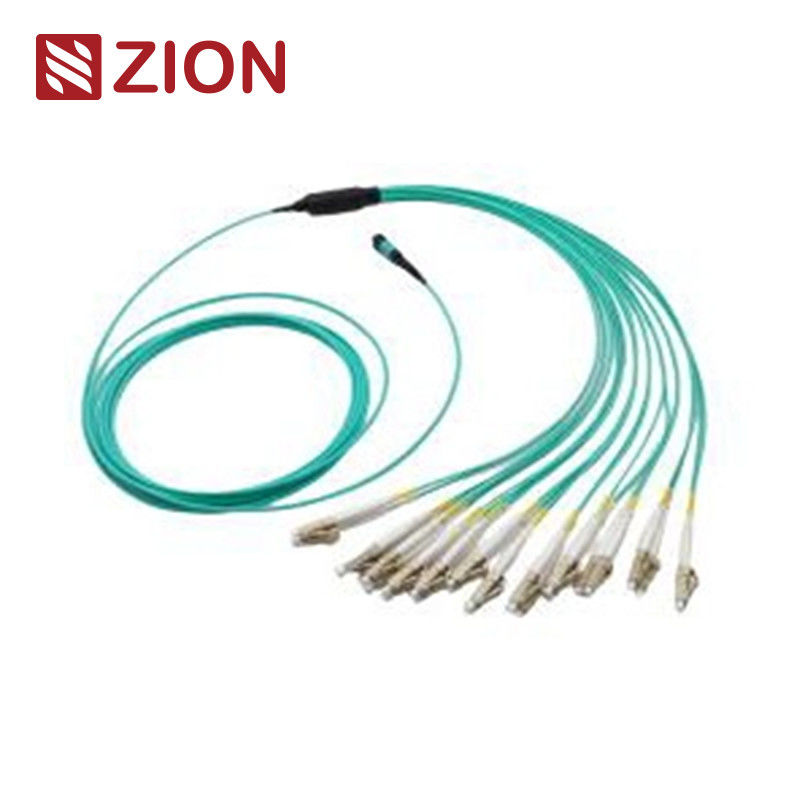

8F MTP OM3 光ファイバー MTP-LC 2.0mm 直線ハースケーブル
サイオン 製品情報
シオンコード:ZCM21A17HAAX
記述:8F MTP OM3 光ファイバー MTP-LC 2.0mm 直線ハースケーブル
MTPコネクタは,高密度の環境のために設計された多ファイバープッシュオンコネクタです.このシステムは主にデータセンター,ファイバー・トゥ・ザ・ビルのアプリケーション,40Gなどの光接受信機機器内の内部接続100GとQSFP+デバイスです
MTPコネクタは,繊維数,性別 (男性/女性) およびポリッシュタイプ (PCまたはAPC) に基づいて,EIA/TIA-604-5規格に従って分類される.
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
コンネクタ産業規格
MPO シングルモード
参照:EIA/TIA-604-5
ハウジングの詳細:SM APC:緑色のコネクタ +黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ + 黒いブート (超低損失MTP)
MPO マルチモード
参照:EIA/TIA-604-5
ハウジング 詳細: OM1&OM2 PC: ベージュ色のコネクタ + ブラックブート (標準損失MTP)
OM3&OM4 PC: アクアコネクタ + ブラックブート (標準&超低損失MTP)
OM3&OM4 PC:ヘザー・バイオレットコネクタ +ブラックブート (標準損失MTP)
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40Gと100G IEEE8023
他のコネクタ規格
- SC:TIA/EIA,FOCIS3,GR-326,NTT-SC,IEC61754-4およびJIS C5973
- LC:TIA/EIA,FOCIS10,GR-326,EIA/TIA-604-10,IEC61754-20およびJIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13およびJIS C5973
- ST:TIA/EIA,FOCIS2,GR-326,IEC61754-2およびJIS C5973
- E2000: IEC61754-15
利用 できる 繊維 種類
G657A1,G657A2/B2,G657B3,OM1 62.5/125,OM2 50/125,OM3 50/125,OM4 50/125,OM5 50/125のファイバータイプと互換性があり,MTP-LC,MTP-SC,MTP-FC,MTP-ST,およびMTP-E2000の構成に対応する.
オプティカル仕様
挿入損失 (MPO) - シングルモード (APC 8度磨き):
標準損失: ≤0.75dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (MPO) - マルチモード (PC フラットポーチ):
標準損失: ≤0.6dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (LC/SC/FC/ST):
シングルモード (APC 8度磨き): ≤0.3dB
マルチモード (PC フラットポーチ): ≤0.3dB
リターン損失:
MPO シングルモード: ≥60dB
MPO マルチモード: ≥25dB
LC/SC/FC/ST: APC≥60dB UPC≥50dB マルチモード≥35dB
耐久性:<0.3dB 典型的な変化 (200回の交尾)
交換可能性:≤0.2dB
挿入・引くテスト:500回,IL <0.5dB
張力強度:>70N
動作温度:-40°Cから+85°C
主要 な 特徴
- 低挿入損失,高返回損失
- MTベースの多ファイバー接続器 4,8,12および24ファイバー端末をサポートする
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失のシングルモードおよびマルチモードアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維の種類とポリッシュの種類を簡単に識別するための色コード付きのホース
- 優れた繰り返し性と交換性
MPO/MTPケーブルの利点
- 高品質 - 工場で製造し,試験し,試験報告書を詰め込んだ
- 空間節約 - 小径でケーブルの容量が減り,空気流が改善される
- 時間効率 - プラグ&プレイ 設計により設置時間が短くなります
申請
40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度のデータセンター環境のために設計されています. 10/40/100G高密度のデータセンターアプリケーションに最適化されています.
主要なアプリケーションには高密度のデータセンター環境,ファイバー・トゥ・ザ・ビルディング・インスタレーション,および光ファイバー機器内の内部接続が含まれます.
関連製品
サイオン通信は,SM,OM3,OM4繊維タイプで8F,12F,および24Fの構成を含むMTP-LCストレートハーネスケーブルの包括的な範囲を提供しています.
接続方法
MTP - 8 x LC シンプル構造 - タイプ 1
MTP - 4 x LC デュプレックス構造 - 2型 MTP - 4 x Uniboot LC 構造 - タイプ 3 パッケージ
標準パッケージには,OMCがラベルを貼り,マークした光ファイバーケーブルが含まれています.可用カートンのサイズ:34×22×15cm,44×34×24cm,54×39×34cm.カスタムパッケージは,ご希望により利用できます.
OEM/ODMサービス
- カスタム ケーブル 色,印刷,ジャケット 素材
- OEMのラベル,識別リング,ケーブルラベル
- カスタムボックスと輸送マーク
- 異なる品質レベルが利用可能
