| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50個 |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 預金を受け取った後、通常25日。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 耐久性: | <0.3dBtyp の変化、200 回の嵌合 | 互換性: | ≤0.2dB |
|---|---|---|---|
| 挿抜試験: | 600回以上、IL＜0.5dB | 引張強さ: | >70N |
| 使用温度（℃）: | -40～+85℃ | ||
| ハイライト: | 2.0mm MTP光ファイバーケーブル、LCハーネスケーブルへのストレートMTP,Straight MTP To LC Harness Cables |
||
| Zionコード | Zionの記述 | |||||||

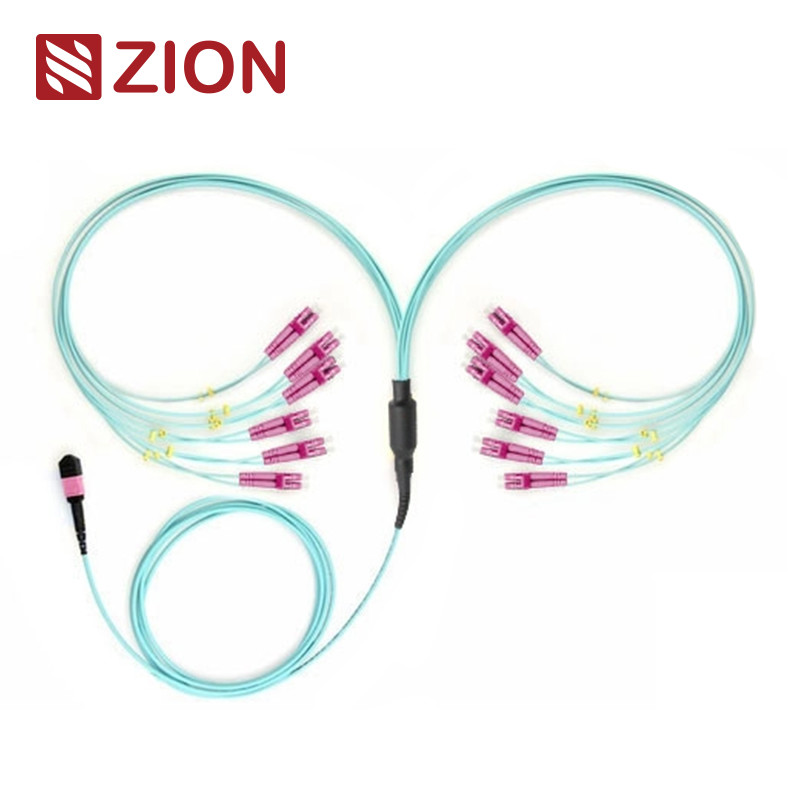

| ZCM21A57HAAX | 24F MTP OM3の繊維光学MTP-LC 2.0mmのまっすぐな馬具ケーブル | |||||||
| MTPのコネクターはタイプの繊維のコネクターである。MTP （マルチファイバー押し）はマルチコア繊維のコネクターのタイプである。前のMTP高密度繊維-関係システムはデータ センタの高密度環境の適用、建物への光ファイバーの適用、および光学装置、40G、100G、QSFP+のような光学トランシーバー装置の中の内部関係の塗布で現在主に使用される。 | ||||||||
| MTPのコネクターのタイプはEIA/TIA-604-5規則に従って区別される:中心数（配列数）、男性の頭部（男性、女性）、極性（PCかAPC）。 | ||||||||
| 12 LCの二重（12xLC unibootへの24人の中心MTPの女性;24のLCの単信） 24F MTP- LC/SC/FC/STまっすぐな馬具ケーブルは両端のMTPおよびLC/SC/FC/STのコネクターによって終わる。 24pcs （LCのunibootのための12pcs;24のLCの単信）ファン・アウト ケーブルは10G SFP+ LRの光学ダイレクト接続および高密度データ センタの適用への40G QSFP+ PLR4のために最大限に活用される。同じ長さを持ちなさい。それはスペース節約を必要とし、ケーブル管理悩みを減らすデータ センタで修繕する高密度繊維のためにとりわけ設計されている。 |
||||||||
| 24F MTP- LC/SC/FC/STの100GBASE-SR10 CXP/CFPの結合の解決、100GBASE-LR4および高密度データ センタのために設計されているまっすぐな馬具ケーブル。それは10/40/100G高密度データ センタの適用のために最大限に活用される。この24の繊維の馬具ケーブルはMTPのアダプターのパネルおよびMTPのトランクに（12） SFP+を接続するために使用される。 | ||||||||
コネクターの産業基準:
| コネクター | 参照 | 細部の収容 | ||||||
| 単モードMTP | EIA/TIA-604-5 | SM APC:緑connectors+blackのブーツ（標準的な損失MTP） SM APC:黄色いconnectors+blackのブーツ（極度の低損失MTP） |
||||||
| 多重モードMTP | EIA/TIA-604-5 | OM1&OM2 PC:ベージュconnectors+blackのブーツ（標準的な損失MTP） OM3&OM4 PC:水connectors+blackのブーツ（Standard&Super低損失MTP） OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ（標準的な損失MTP） |
||||||
| はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 （FOCIS5）迎合的な構成されたケーブルで通信すること | ||||||||
| 迎合的な10G繊維チャネル | ||||||||
| 40Gおよび100G IEEE 802.3 |
他のコネクターの産業基準:
| SC:TIA/EIA、FOCIS3、GR-326.NTT-SC IEC61754-4およびJIS C5973 | ||||||||
| LC:TIA/EIA、FOCIS10、GR-326 EIA/TIA-604-10、IEC61754-20およびJIS C5973。 | ||||||||
| FC:EIA /TIA-604-04、FOCIS4、NTT-FC、GR-326。IEC61754-13およびJIS C5973 | ||||||||
| ST:TIA/EIA、FOCIS2、GR-326。IEC61754-2およびJIS C5973等 | ||||||||
| E2000:IEC61754-15 |
のために利用できる
| G657A1 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| G657B3 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC、MTP-SC、MTP-FC、MTP-SC、MTP-ST、MTP-E2000 |
光学指定:
| Spec項目。 | 単一モード（APCの8程度は磨いた） | 多重モード（PCの平らな光沢） | ||||||
| nsertionの損失（MTP） （IEC 61300-3-34） |
標準的な損失:≤0.75dB （最高）、≤0.50dB （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
標準的な損失:≤0.6dB （最高）、≤0.50 （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
||||||
| 挿入損失（LC/SC/FC/ST） （IEC 61300-3-6） |
≤0.3dB | ≤0.3dB | ||||||
| リターン・ロス（MTP） | ≥60dB （8degree磨くこと） | ≥25dB | ||||||
| リターン・ロス（LC/SC/FC/ST） | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| 耐久性 | <0> | |||||||
| 互換性 | ≤0.2dB | |||||||
| 挿入物引きテスト | 600回の上、IL <0.5dB | |||||||
| 引張強さ | >70N | |||||||
| 実用温度（℃） | ·- 40への+ 85°C | |||||||
特徴:
| の低い挿入損失、ハイ リターンの損失 | ||||||||
| MTはマルチファイバー コネクター、4,8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた | ||||||||
| 繊維の固まり終了のためのの経済的な解決 | ||||||||
| 低損失および標準的な損失SMおよびMMの適用のために設計されている | ||||||||
| は利用できる円形ケーブル、楕円形ケーブルおよび裸のリボンの選択を高耐久化した | ||||||||
| 利用できるの色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため | ||||||||
| 反復性およびexchangeabilityでよい |
MPO/MTPパッチ ケーブル/トランク ケーブルの利点は一般に下記のものを含んでいる:
| の高質— MPO/MTPパッチのケーブル/トランク ケーブルはテスト レポートと共に前終わり、テストされ、そして包まれる工場である。これらのレポートは長期ドキュメンテーションおよび品質管理として役立つ。 | ||||||||
| 減少ケーブルの容積MPO/MTPパッチのケーブル/トランク ケーブルにケーブルの容積を減らし、データ センタの空気調節の条件を改善する非常に小さい直径がある、 | ||||||||
| のタイムのセービング、MPO/MTPパッチ ケーブル/トランク ケーブルは—特別なプラグ アンド プレイ設計と…組み込まれ、すぐにプラグを差し込むことができる。それは据え付け時間を減らすのを多大な助力。 |
適用:
| 24F MTP- LC/SC/FC/STの100GBASE-SR10 CXP/CFPの結合の解決、100GBASE-LR4および高密度データ センタのために設計されているまっすぐな馬具ケーブル。それは10/40/100G高密度データ センタの適用のために最大限に活用される。この24の繊維の馬具ケーブルはMTPのアダプターのパネルおよびMTPのトランクに（12） SFP+を接続するために使用される | ||||||||
| OMCのMTPのコネクターすべてはSenko/Nissin/Sumitomoからある。MTP繊維のパッチ・コードは3つの区域の一般使用の一種の高密度ケーブル会議である。 | ||||||||
| 高く密な程度の環境とのデータ センタの適用 | ||||||||
| 建物への光ファイバー | ||||||||
| 繊維装置の内部コネクターの塗布。 |
Rules&Orderの確認情報を挙げること:
Zionコミュニケーションの熱いMTP-LCのまっすぐな馬具ケーブル
| Zionコード | Zionの記述 | |||||||
| 7236037 | ZCM11A12HIAX | 8F MPO SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236038 | ZCM11A22HIAX | 12F MPO SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236039 | ZCM11A52HIAX | 24F MPO SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236040 | ZCM11A17HAAX | 8F MPO OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236041 | ZCM11A27HAAX | 12F MPO OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236042 | ZCM11A57HAAX | 24F MPO OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236043 | ZCM11A18HMAX | 8F MPO OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236044 | ZCM11A28HMAX | 12F MPO OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236045 | ZCM11A58HMAX | 24F MPO OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236046 | ZCM21A12HIAX | 8F MTP SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236047 | ZCM21A22HIAX | 12F MTP SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236048 | ZCM21A52HIAX | 24F MTP SMの繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236049 | ZCM21A17HAAX | 8F MTP OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236050 | ZCM21A27HAAX | 12F MTP OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236051 | ZCM21A57HAAX | 24F MTP OM3の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236052 | ZCM21A18HMAX | 8F MTP OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236053 | ZCM21A28HMAX | 12F MTP OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| 7236054 | ZCM21A58HMAX | 24F MTP OM4の繊維光学MPO-LC 2.0mmのまっすぐな馬具ケーブル | ||||||
| コネクター | 繊維チャネル | |||||||
3つの関係方法助けは右のMPO/MTPの極性を保つ
MTP – 24のx LC単信構造タイプの1
MTP – – 12のx LCの二重構造タイプの2タイプA
MTP – 12のx LCの二重構造タイプの2タイプB
MTP – 12のx LCの二重構造タイプの2タイプC
MTP – MTPのための極性– 12 x Uniboot LC構造タイプの3
材料の細部
包装
| これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
| 1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
| 2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
| 3. 別の質レベル。 |
