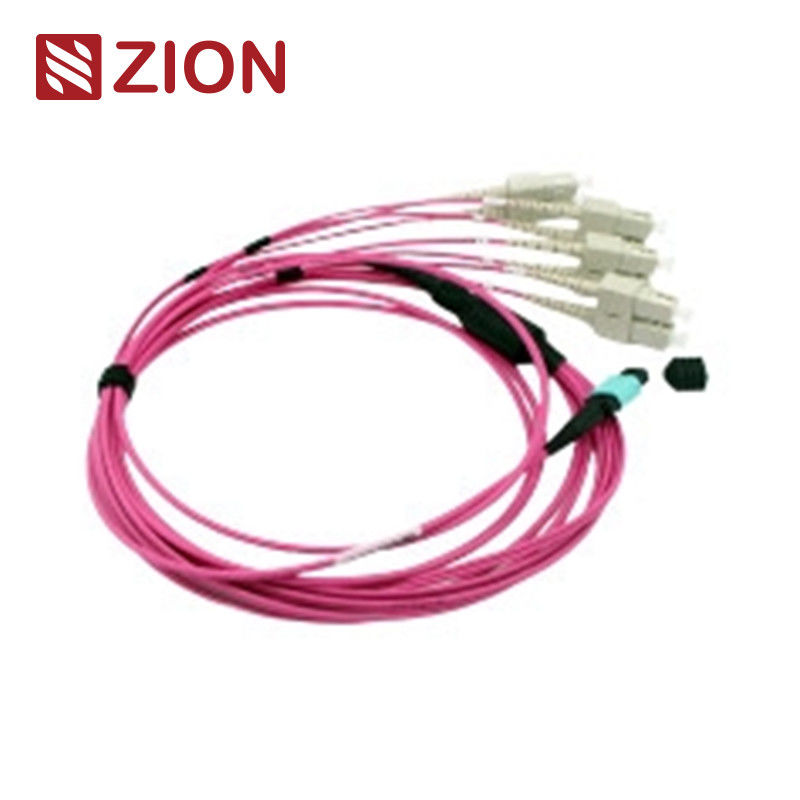

8F MTP OM4 光ファイバー MTP-LC 2.0mm ストレート ハーネス ケーブル

コンネクタ 工業規格

MPO シングルモード参照:EIA/TIA-604-5

MPO シングルモード住居の詳細:SM APC:緑色のコネクタ+黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MTP)

MPO マルチモード参照:EIA/TIA-604-5

MPO マルチモード住居の詳細:OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MTP)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MTP)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MTP)

• IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
• 10G ファイバーチャネル対応
• 40Gと100G IEEE8023

その他のコネクタ 工業規格

• SC:TIA/EIA,FOCIS3,GR-326.NTT-SC IEC61754-4およびJIS C5973

• LC:TIA/EIA,FOCIS10,GR-326 EIA/TIA-604-10,IEC61754-20およびJIS C5973

• FC:EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13およびJIS C5973

• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 と JIS C5973 など

• E2000: IEC61754-15

使用可能

• G657A1 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• G657A2/B2 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• G657B3 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM1 62.5/125 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM4 50/125 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC,MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

オプティカル仕様

挿入損失 (MTP) (IEC 61300-3-34)シングルモード (APC)8度に磨いたについて)標準損失:≤0.75dB (最大), ≤0.50dB (典型);超低損失:≤0.35dB (最大), ≤0.20dB (典型)

挿入損失 (MTP) (IEC 61300-3-34)マルチモード (PC)平面のポーチについて)標準損失:≤0.6dB (最大) ≤0.50 (典型) 超低損失:≤0.35dB (最大) ≤0.20dB (典型)

挿入損失 (LC/SC/FC/ST) (IEC 61300-3-6)単調モード (APC 8度磨き):≤0.3dB

挿入損失 (LC/SC/FC/ST) (IEC 61300-3-6)マルチモード (PC フラットポーリング):≤0.3dB

返済損失 (MTP)シングルモード (APC)8度に磨いたについて)≥60dB(8度磨き)

返済損失 (MTP)マルチモード (PC)平面のポーチについて)≥25dB

返済損失 (LC/SC/FC/ST)APC≥60dB; UPC≥50dB

返済損失 (LC/SC/FC/ST)≥35dB

耐久性:<0.3dB 典型的な変化 (200回の交尾)

互換性: ≤0.2dB

挿入・引くテスト: 500倍 IL< について0.5dB

張力強度:>70N

接続時間:>600

動作温度シングルモード (APC):-40°Cから+85°C

特徴

• 低挿入損失,高返回損失
• MTベースの多ファイバーコネクタ,48繊維接続器の端末と組成物
• 繊維を大量に処理するための経済的な解決策
• 低損失および標準損失SMおよびMMアプリケーションのために設計
• 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
• 繊維タイプ,ポリッシュタイプ,および/またはコネクタグレードを区別するために利用可能な色コード付きのホース
• 繰り返しや交換能力が良い

MPO/MTP パッチケーブル/トランクケーブルのメリットには,一般的に,

• 高品質のMPO/MTPパッチケーブル/トランクケーブルは,試験報告とともに工場で事前完成,テスト,パッケージ化されています.これらのレポートは長期のドキュメントと品質管理として機能します.
• ケーブル容量の減少MPO/MTP パッチケーブル/トランクケーブルは直径が非常に小さいため,ケーブル容量が減少し,データセンターのエアコン条件が改善されます
• 時間節約 特殊なプラグアンドプレイ設計により,MPO/MTPパッチケーブル/トランクケーブルを組み込み,すぐにプラグインできます.これは設置時間を大幅に短縮するのに役立ちます.

適用する

SM 8F MTP- LC/SC/FC/STストレートハーネスケーブルは,40G QSFP+ PLR4 から 10G SFP+ LR オプティクスの直接接続および高密度データセンターアプリケーションに最適化されています.
この 8 ファイバーハーネスケーブルは,パッチパネルや中間幹がない QSFP+ と (4) SFP+ ポートの間の直接接続に使用されます
OMCのMTPコネクタはすべて,Senko/Nissin/Sumitomo製である.MTPファイバーパッチコードは,一般的に3つの分野で使用される高密度ケーブル組成の一種である.

• 高密度の環境を持つデータセンターアプリケーション
• 建物への光ファイバー
• ファイバー機器における内部コネクタの適用
