ホーム > 製品> MPO MTP> 24芯 MTP-LC OM4 光ファイバーハーネスケーブル、2.0mmストレートデザイン、高密度データセンター向け

24芯 MTP-LC OM4 光ファイバーハーネスケーブル、2.0mmストレートデザイン、高密度データセンター向け

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

耐久性:	<0.3dBtyp の変化、200 回の嵌合	交換可能性:	≤0.2dB
挿入・引くテスト:	600回以上、IL＜0.5dB	抗張力:	>70N
動作温度 (°C):	-40～+85℃
ハイライト:	24F MTP-LC ハーネスケーブル , OM4 光ファイバーハーネスケーブル , 2.0mm MTP光ファイバーケーブル

製品の説明

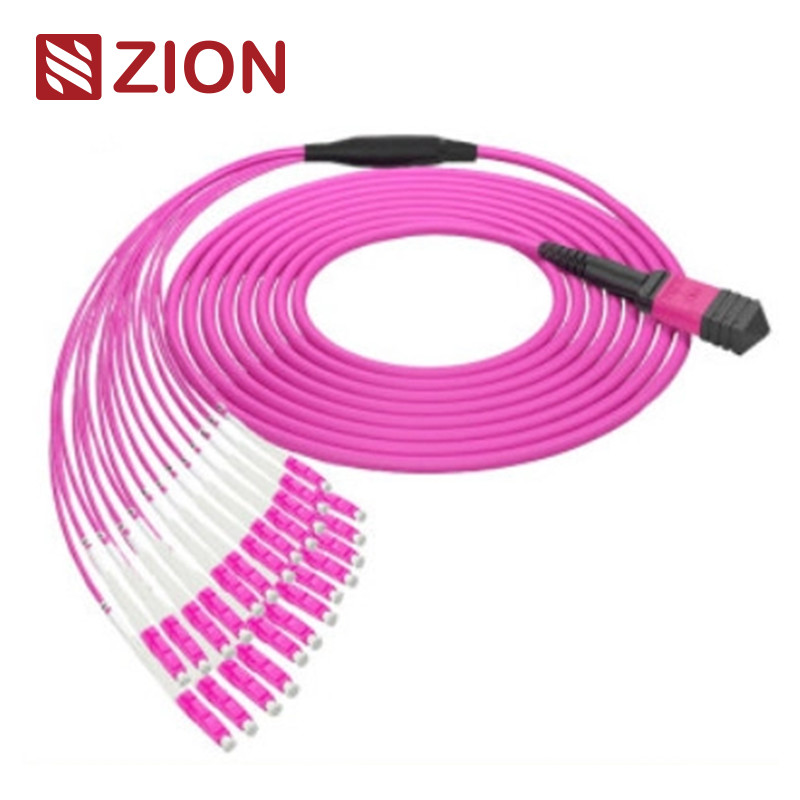

24F MTP OM4 光ファイバー MTP-LC 2.0mm 直線ハースケーブル

サイオン製品情報

サイオンコード:ZCM21A58HAAX

シオン記述: 24F MTP OM4 光ファイバー MTP-LC 2.0mm ストレートハーネスケーブル

MTPコネクタは,高密度光ファイバーアプリケーション用に設計された多ファイバープッシュオンコネクタである.この24コアMTP女性から12LCデュプレックスハーネスケーブルは,40GQSFP+PLR4から10GSFP+LR光学直接接続および高密度データセンター環境に最適化されています..

MTPコネクタは,EIA/TIA-604-5規則に従って標準化され,コア数,性別 (男性/女性) およびポリッシュタイプ (PCまたはAPC) によって区別されます.

産業基準の遵守

MTPコネクタ規格

MTPシングルモード参照:EIA/TIA-604-5

MTP シングルモードハウジング詳細: SM APC: グリーンコネクタ+ブラックブート (標準損失MTP)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MTP)

MTPマルチモード参照:EIA/TIA-604-5

MTP マルチモードハウジング詳細: OM1&OM2 PC: ベージュコネクタ+ブラックブート (標準損失MTP)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MTP)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MTP)

IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
10G ファイバーチャネル対応
40Gと100G IEEE8023

他のコネクタ規格

SC:TIA/EIA,FOCIS3,GR-326.NTT-SC IEC61754-4およびJIS C5973
LC:TIA/EIA,FOCIS10,GR-326 EIA/TIA-604-10,IEC61754-20およびJIS C5973
FC:EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13およびJIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 と JIS C5973 など
E2000: IEC61754-15

利用できる繊維種類

G657A1 MTP-LC,MTP-SC,MTP-FC,MTP-ST,MTP-E2000
G657A2/B2 MTP-LC,MTP-SC,MTP-FC,MTP-ST,MTP-E2000
G657B3 MTP-LC,MTP-SC,MTP-FC,MTP-ST,MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

オプティカル仕様

MTP (IEC 61300-3-34) シングルモード (APC 8度磨き): 標準損失: ≤0.75dB (最大), ≤0.50dB (典型); 超低損失: ≤0.35dB (最大), ≤0.20dB (典型)

MTP (IEC 61300-3-34) マルチモード (PCフラットポーリング):標準損失: ≤0.6dB (最大), ≤0.50 (典型);超低損失: ≤0.35dB (最大), ≤0.20dB (典型)

LC/SC/FC/ST (IEC 61300-3-6) シングルモード (APC 8度磨き): ≤0.3dB

LC/SC/FC/ST (IEC 61300-3-6) マルチモード (PC フラットポーチ): ≤0.3dB

MTP シングルモード (APC 8度磨き): ≥60dB

MTP マルチモード (PC フラットポーリング): ≥25dB

LC/SC/FC/ST: APC≥60dB; UPC≥50dB

LC/SC/FC/ST: ≥35dB

耐久性: <0.3dB 典型的な変化 (200回の交尾)
交換可能性: ≤0.2dB
挿入引力試験: 500回,IL<0.5dB
張力強度: > 70N
プラグイン時間: >600
作業温度シングルモード (APC): -40°Cから+85°C

主要な特徴

低挿入損失,高返回損失
MTベースの多ファイバーコネクタで 4,8ファイバー端末の12と24
繊維を大量に処理するための経済的な解決策
低損失および標準損失SMおよびMMアプリケーションのために設計
頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
繊維の種類,ポリッシュの種類,接続器の種類を区別するための色コード付きのホイス
優れた繰り返し性と交換性

MPO/MTPケーブルの利点

高品質 - 工場で製造し,試験し,検査報告書を付加して,文書化と品質管理のために梱包
空間節約 - 小径のケーブルの容積を減らし,データセンターの空調状態を改善する
時間効率 - プラグアンドプレイ設計により,インストール時間が大幅に短縮されます

100GBASE-SR10 CXP/CFPインターコネクトソリューション,100GBASE-LR4および高密度データセンター環境のために設計. 10/40/100G高密度データセンターアプリケーションに最適化.この 24 ファイバーハーネスケーブルは,MTPアダプタパネルとMTPトランクに (12) SFP+を接続するために使用されます.

すべてのMTPコネクターは,Senko/Nissin/Sumitomoから調達されています.MTPファイバーパッチケーブルは,3つの主要分野で使用されています:

高密度のデータセンター環境
建築用繊維
ファイバー機器における内部コネクタアプリケーション
