耐久性: | <0.3dBtyp の変化、200 回の嵌合 | 互換性: | ≤0.2dB |
---|---|---|---|
引張強さ: | >70N | 挿抜試験: | 500回、IL<0.5dB |
使用温度(℃): | -40~+85℃ |
Zionコード | Zionの記述 | |||||||

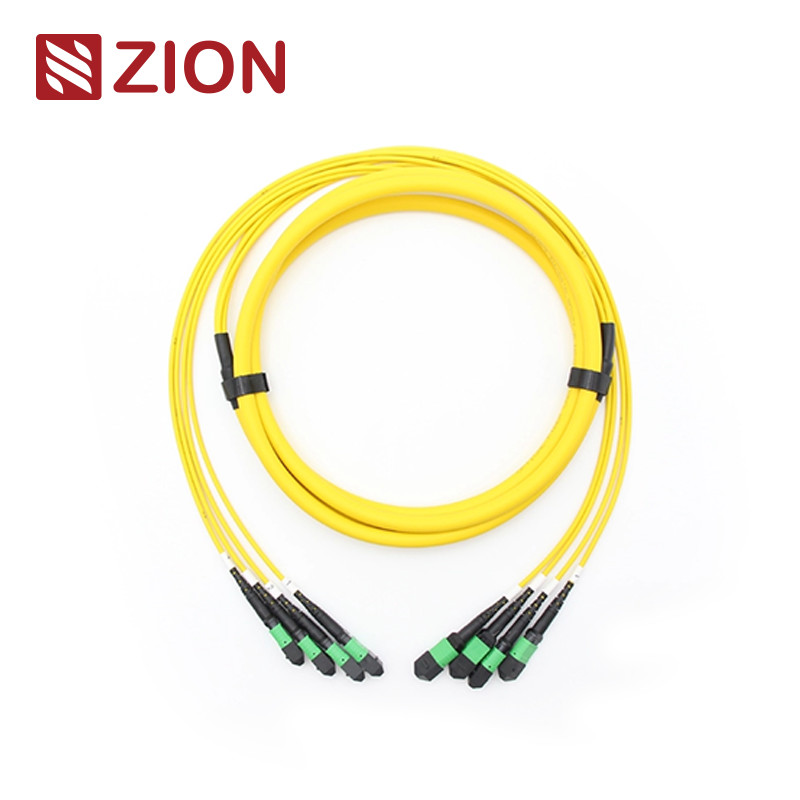

ZCM12C2HIAX | (4*12) 48F MPO SMの繊維光学のトランク ケーブル | |||||||
MPOのコネクターはタイプの繊維のコネクターである。MPO (マルチファイバー押し)はマルチコア繊維のコネクターのタイプである。前のMPO高密度繊維-関係システムはデータ センタの高密度環境の適用、建物への光ファイバーの適用、および光学装置、40G、100G、QSFP+のような光学トランシーバー装置の中の内部関係の塗布で現在主に使用される。 | ||||||||
MPOのコネクターのタイプはIEC 61754-7の規則に従って区別される:中心数(配列数)、男性の頭部(男性、女性)、極性(PCかAPC)。 | ||||||||
24F-144F MPO/MTPのトランク ケーブルは両端のMPO/MTPのコネクターによって終わる。MPO/MTPパッチのケーブル/トランク ケーブルは常設リンクとしてMPO/MTPモジュールを一緒に接続する。パッチのケーブル/トランク ケーブルは12、24、48,60,72、96,144fibersと利用できる。サポートは10/40/100Gbpsデータ センタの解決にスピードをあげる。彼らは普通カセット、パネルまたは高耐久化されたMPO/MTPのファン出口を相互に連結し、データ センタおよび他の高い繊維の環境でケーブルで通信する高密度背骨の急速な配置を促進するために採用される。その上、MPO/MTPはまたパッチ盤のコネクター様式を変えなければならなければ多くの柔軟性および便利を提供する。ちょうどパッチ盤の相互接続側面に新しいコネクター様式の新しいカセットを取付けるケーブル トランクのコネクターを、変えるかわりに。 |
コネクターの産業基準:
コネクター | 参照 | 細部の収容 | ||||||
単モードMPO | IEC 61754-7 | SM APC:緑connectors+blackのブーツ(標準的な損失MPO) SM APC:黄色いconnectors+blackのブーツ(極度の低損失MPO) |
||||||
多重モードMPO | IEC 61754-7 | OM1&OM2 PC:ベージュconnectors+blackのブーツ(標準的な損失MPO) OM3&OM4 PC:水connectors+blackのブーツ(Standard&Super低損失MPO) OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ(標準的な損失MPO) |
はIEC標準的なIEC-61754-7に会う;IEC61755、Telcordia GR-1435-CORE、JIS C5982;TIA-568-CごとにTIA-604-5 (FOCIS5)迎合的な構成されたケーブルで通信すること | ||||||||
迎合的な10G繊維チャネル | ||||||||
40Gおよび100G IEEE 802.3 |
光学指定:
Spec項目。 | 単一モード(APCの8程度は磨いた) | 多重モード(PCの平らな光沢) | ||||||
nsertionの損失(MPO) (IEC 61300-3-34) |
標準的な損失:≤0.75dB (最高)、≤0.50dB (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
標準的な損失:≤0.6dB (最高)、≤0.50 (典型的な) 極度の低損失:≤0.35dB (最高)、≤0.20dB (典型的な) |
||||||
挿入損失(LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
リターン・ロス(MPO) | ≥60dB (8degree磨くこと) | ≥25dB | ||||||
リターン・ロス(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
耐久性 | <0> | |||||||
互換性 | ≤0.2dB | |||||||
引張強さ | >70N | |||||||
挿入物引きテスト | 500times、IL <0.5dB | |||||||
実用温度(℃) | ·- 40への+ 85°C |
特徴:
の低い挿入損失、ハイ リターンの損失 | ||||||||
MTはマルチファイバー コネクター、4,8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた | ||||||||
繊維の固まり終了のためのの経済的な解決 | ||||||||
低損失および標準的な損失SMおよびMMの適用のために設計されている | ||||||||
は利用できる円形ケーブル、楕円形ケーブルおよび裸のリボンの選択を高耐久化した | ||||||||
利用できるの色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため | ||||||||
反復性およびexchangeabilityでよい |
適用:
OMCのMPOのコネクターすべてはSenko/Nissin/Sumitomoからある。MPO繊維のパッチ・コードは3つの区域の一般使用の一種の高密度ケーブル会議である。 | ||||||||
高く密な程度の環境とのデータ センタの適用 | ||||||||
建物への光ファイバー | ||||||||
繊維装置の内部コネクターの塗布。 |
Rules&Orderの確認情報を挙げること:
Senko MPOのためのプッシュ プル タブ
24F-144F MPO/MTPのトランク ケーブル
プロダクト材料ケーブル
コネクター | 繊維チャネル |
注:オス・コネクタのタイプと接続するメス コネクタの必要性。
MPO-MPO 12Fのトランク ケーブルのデッサン。
全長(L) (m) | 許容(cm)の長さ | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40『+0.5% x L/0 |
|
3つの関係方法助けは右のMTP/MPOの極性を保つ
24F-144F MPO/MTPのトランク ケーブルの単位のコネクターは12F MPO/MTPであるので、そう単一12Fと同じ極性がある
MPO/MTPのトランク ケーブル。
材料の細部
Zionコミュニケーションの熱いMPO/MTPのトランク ケーブル
Zionコード | Zionの記述 | |||||||
7236055 | ZCM12C2HIAX | (4*12) 48F MPO SMの繊維光学のトランク ケーブル | ||||||
7236056 | ZCM12C7HAAX | (4*12) 48F MPO OM3の繊維光学のトランク ケーブル | ||||||
7236057 | ZCM12C8HMAX | (4*12) 48F MPO OM4の繊維光学のトランク ケーブル | ||||||
7236058 | ZCM22C2HIAX | (4*12) 48F MTP SMの繊維光学のトランク ケーブル | ||||||
7236059 | ZCM22C7HAAX | (4*12) 48F MTP OM3の繊維光学のトランク ケーブル | ||||||
7236060 | ZCM22C8HMAX | (4*12) 48F MTP OM4の繊維光学のトランク ケーブル |
包装
これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
1. 単語を、ケーブルのジャケットの材料印刷する、ケーブル色コネクターの色 | ||||||||
2. OEMのラベルは、リング、ケーブルのラベル、印を出荷する箱を識別する | ||||||||
3. 別の質レベル。 |
|
7236055、ZCM12C2HIAX | (4*12) 48F MPO SMの繊維光学のトランク ケーブル | 光学ネットワーキング、MPO-MTPのトランク ケーブル、MTP/MPOの光学部品 |
|
7236056、ZCM12C7HAAX | (4*12) 48F MPO OM3の繊維光学のトランク ケーブル | 光学ネットワーキング、MPO-MTPのトランク ケーブル、MTP/MPOの光学部品 |
|
7236057、ZCM12C8HMAX | (4*12) 48F MPO OM4の繊維光学のトランク ケーブル | 光学ネットワーキング、MPO-MTPのトランク ケーブル、MTP/MPOの光学部品 |
|
7236058、ZCM22C2HIAX | (4*12) 48F MTP SMの繊維光学のトランク ケーブル | 光学ネットワーキング、MPO-MTPのトランク ケーブル、MTP/MPOの光学部品 |
|
7236059、ZCM22C7HAAX | (4*12) 48F MTP OM3の繊維光学のトランク ケーブル | 光学ネットワーキング、MPO-MTPのトランク ケーブル、MTP/MPOの光学部品 |
|
7236060、ZCM22C8HMAX | (4*12) 48F MTP OM4の繊維光学のトランク ケーブル | 光学ネットワーキング、MPO-MTPのトランク ケーブル、MTP/MPOの光学部品 |
