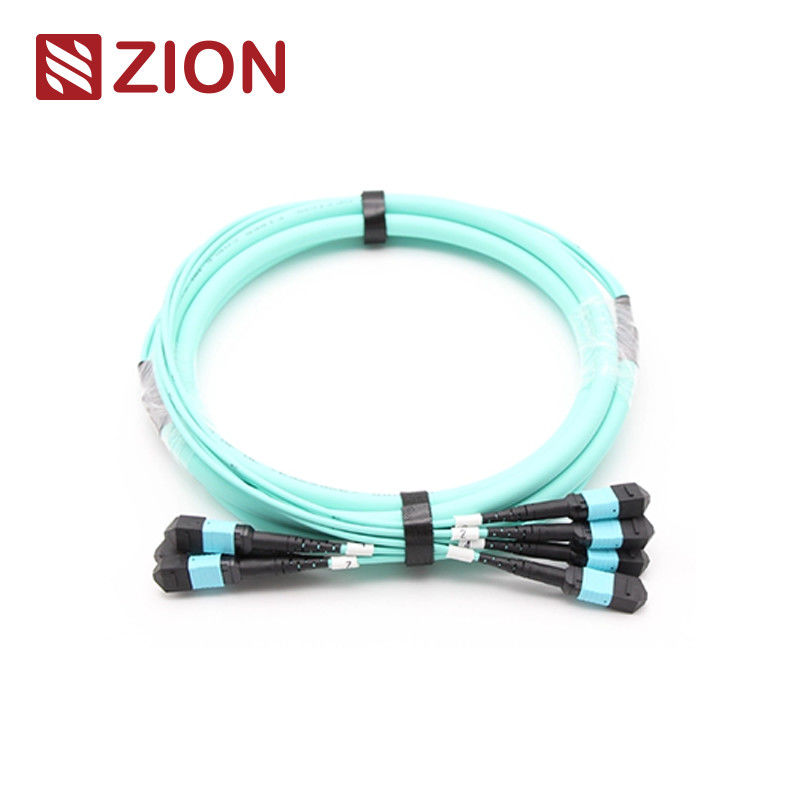

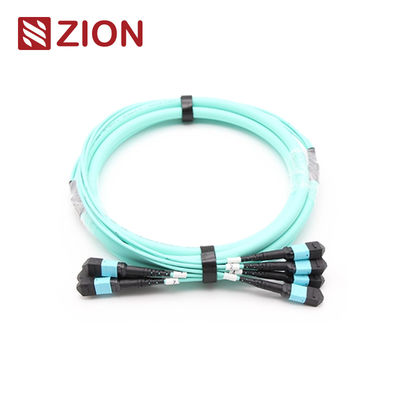

48F ((4x12) MTP OM3 光ファイバートランクケーブル
高密度48ファイバーMTPOM3トランクケーブル,データセンターアプリケーション向けに設計され,10G/40G/100Gのデータ送信をサポートする.
シオンコード:ZCM22C7HIAX
シオン 記述:(4*12) 48F MTP OM3 光ファイバートランクケーブル
MTPコネクタは,高密度環境のために設計された多ファイバープッシュオンコネクタタイプです.このシステムは主にデータセンター,ファイバー・トゥ・ザ・ビルディングアプリケーション,40Gをサポートする光接送機内での内部接続100GとQSFP+技術
MTPコネクタタイプは,コア数,性別 (男性/女性) および極度 (PCまたはAPC) に基づいて,EIA/TIA-604-5規則に従って分類される.
製品概要
24F-144F MPO/MTP幹ケーブルは,両端にMPO/MTPコネクタで終了し,MPO/MTPモジュールを恒久的なリンクとして接続する. 12, 24, 48, 60, 72, 96, 144ファイバー構成で利用可能,これらのケーブルは 10G/40G/100Gbps までのデータセンターソリューションの速度をサポートします.
コンネクタ産業規格
MTP シングルモード
参照:EIA/TIA-604-5
住居の詳細:
SM APC:緑色のコネクタ +黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ + 黒いブート (超低損失MTP)
MTP マルチモード
参照:EIA/TIA-604-5
住居の詳細:
OM1とOM2PC:ベージュ色のコネクタ +黒いブート (標準損失MTP)
OM3 & OM4 PC: アクアコネクタ + ブラックブート (標準&スーパー低損失MTP)
OM3 & OM4 PC:ヘザー・バイオレットコネクタ + ブラックブート (標準損失MTP)
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
オプティカル仕様
挿入損失 (MTP) シングルモード (APC 8度磨き):
標準損失: ≤0.75dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (MTP) マルチモード (PCフラットポーチ):
標準損失: ≤0.6dB (最大), ≤0.50 (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (LC/SC/FC/ST) シングルモード (APC 8度磨き):≤0.3dB
挿入損失 (LC/SC/FC/ST) マルチモード (PC フラットポーチ):≤0.3dB
回帰損失 (MTP) シングルモード (APC 8度磨き):≥60dB
リターン・ロース (MTP) マルチモード (PCフラット・ポーリング):≥25dB
返済損失 (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
耐久性:<0.3dB 典型的な変化 (200回の交尾)
交換可能性:≤0.2dB
挿入・引くテスト:500回,IL<0.5dB
張力強度:>70N
接続時間:>600
動作温度 シングルモード (APC):-40°Cから+85°C
主要 な 特徴
- 低挿入損失,高返回損失
- MTベースの多ファイバーコネクタ 4,8,12および24ファイバー端末
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失SMおよびMMアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維の種類を簡単に識別するための色コード付きのホイス
- 優れた繰り返し性と交換性
申請
すべてのOMC MTPコネクタは,Senko/Nissin/Sumitomoから調達されています. MTPファイバーパッチケーブルは,3つの主要分野で使用されています:
- 高密度のデータセンター環境
- ファイバー・トゥ・ザ・ビルの設備
- 光ファイバー機器内の内部接続
製品ドキュメント
Senko MTP へのタブを押す
ケーブル 材料 と 建設
コネクタとファイバーチャネル
注: 女性のコネクタは,男性のコネクタタイプと接続する必要があります.
MTP-MTP 12F トランクケーブル図
容積特典
| 総長さ (L) (m) |
容量 (cm) |
| 0 < L < 1 |
+5/0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 について |
| 40 < L |
+0.5% × L/-0 |
MTP/MPO 極性接続方法
3つの接続方法により適切なMTP/MPO極度が確保される.24F-144F MPO/MTP幹ケーブルのユニットコネクタが12F MPO/MTPであるため,単一の12F MPO/MTP幹ケーブルと同じ極度を維持する.
資料 詳細
関連製品
シオン通信の人気MPO/MTPトランクケーブル:
- 7236055 ZCM12C2HIA: (4*12) 48F MPO SM 光ファイバートランクケーブル
- 7236056 ZCM12C7HAA: (4*12) 48F MPO OM3 光ファイバートランクケーブル
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 光ファイバートランクケーブル
- 7236058 ZCM22C2HIA: (4*12) 48F MTP SM 光ファイバートランクケーブル
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 光ファイバートランクケーブル
- 7236060 ZCM22C8HMA: (4*12) 48F MTP OM4 光ファイバートランクケーブル
パッケージ
光ファイバーケーブルは,OMCラベル付きの保護用紙箱に梱包されている.標準的な紙箱サイズは34×22×15cm,44×34×24cm,および54×39×34cmである.紙箱の選択は量に依存する.オーダーメイドパッケージング.
OEM/ODMサービス
カスタマイズオプションには,以下が含まれます:
- ケーブル の 色,印刷,ジャケット の 素材
- コネクタのカスタマイズ
- OEMのラベル,識別リング,ケーブルラベル
- カスタムボックスと輸送マーク
- 異なる品質レベルが利用可能
