嵌合耐久性(サイクル): | 1000以上 | 最大光入力パワー (mw): | 200 |
---|---|---|---|
減衰許容値(dB): | 2~10dB:±1dB、11~20dB:±10%dB | 振動hz(2hr): | 10~55 |
使用温度(℃): | -5 ~ +85 | 保存温度(℃): | -40 ~ +75 |
ハイライト: | 12F MPOの減衰器,女性MPOの減衰器,男性MPOの減衰器 |
Zionコード | Zionの記述 | |||||||

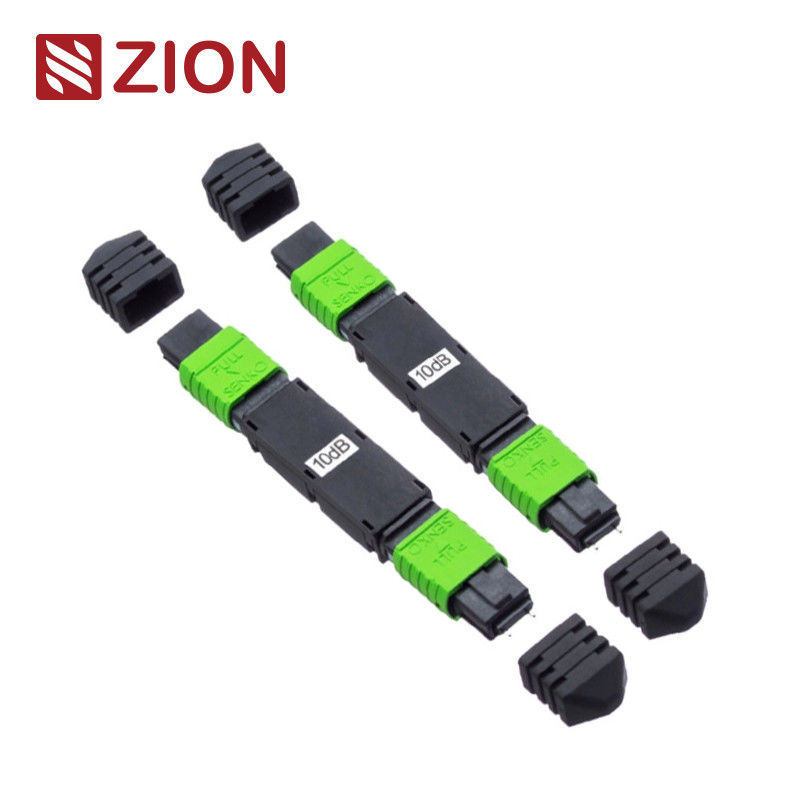

7236014 | 12F MPOの女性の男性の差込は修理した繊維の光学減衰器(1-20dB)を |
OMCからの男性の固定減衰器への女性は統合された、付加プロダクトの光シグナルの定義された制御を提供する。プロジェクトか必要性によって、固定減衰器は(減少する)厳密なレベルにあなたのプロジェクトかアプリケ−ション使用要件を渡すライトの量を限ることができる。これらの精密な減少レベルは極めて正確な性能を提供する。 | ||||||||
特徴
各繊維チャネルのためのの一貫した減少 | ||||||||
MPO/(女性)、容易なインライン取付けへの標準的なMPO (男性)。 | ||||||||
の低い背部反射、挿入損失 | ||||||||
の低い分極の依存した損失(PDL) | ||||||||
信頼性が高いの安定した減少 | ||||||||
安定した環境的に | ||||||||
利用できるの汚染物および傷の自由なフェルールの多重モードの減衰器 | ||||||||
は1 dBからのdB 100%が工場でテストした20に利用できる減少を要求する |
減衰器の塗布:
ZIONコミュニケーションの繊維光学の減衰器は光シグナルのエネルギーを減らすことができる一種の光学装置である。入力光学減少させ、極度の強い入力光学による光レシーバによって引き起こされるゆがみを避けることを使用する。繊維光学の減衰器は、ように一種の光学受動装置、光通信システムで光学力の性能をデバッグするために、光ファイバーの器械のダバッギングおよび口径測定、および光ファイバー信号の減少使用される。プロダクトは必須のレベルに光学力を合わせできる金属イオンと添加される減少繊維から成っている。主に使用される:1.CWDM&DWDMの2.のデータ センタ ネットワーク、3. CATVシステム、4.Test装置5.40G/100Gの取付け |
||||||||
コネクターのタイプ | MPO | |||||||
MPOの減衰器は均等にに設計されている受動の部品である 各繊維チャネルのための光シグナルの力を減らしなさい 基本的な信号を変えないでMPOのコネクター 形態。この減衰器は40/100G適用にとって理想的、平行である 光学伝達および他の高密度適用使用 MPOのコネクター。MPOの減衰器はかなり簡単にすることができる ネットワーク設計は、設置効率をスペースを節約するために改善し。 |
証明および承諾
GR-326-CORE:単一モードの光コネクタおよびジャンパー アセンブリのための一般的な条件 | ||||||||
GR-910-CORE:繊維光学の減衰器のための一般的な条件。 | ||||||||
GR-63-CORE:ネットワーク設備–建物システム一般的な条件:物理的な保護。 | ||||||||
ASTM B117:作動の塩スプレー(霧)の器具のための標準的技法。 | ||||||||
TIA-604:繊維光学の部品の標準的な試験手順。 | ||||||||
TIA-455シリーズ:繊維光学の部品の標準的な試験手順。 | ||||||||
IEC 60874-1:光ファイバーおよびケーブルの一般的な標準のためのコネクター。 | ||||||||
IEC 61300のシリーズ:繊維光学の相互連結装置および受動の部品、基本的なテストおよび測定のプロシージャ。 | ||||||||
RoHS:危険な物質の制限の指令。 |
特徴:
変数 | MPO | |||||||
作動の波長(nm) | 1310&1550 | |||||||
減少(dB) | 1から20 | |||||||
繊維のタイプ | 8.3/125µmのOS2単一モード | |||||||
合う耐久性(周期) | ≥1000 | |||||||
最高の光学入力パワー(MW) | 200 | |||||||
減少の許容(dB) | 10dBへの2:+/- 1 dB &11への20 dB:+/- 10% dB | |||||||
振動hz (2hr) | 10|55 | |||||||
実用温度(℃) | -5 | +85 | |||||||
保管温度(℃) | -40 | +75 |
名前を挙げられたRule
包装
これの容易に取られ、十分保護された繊維はデフォルトとしてOMCによって光ケーブルのパッケージ分類され、示された。標準的なカートンのサイズ:34*22*15 cm;44*34*24 cm;54*39*34 cm。使用されるためにカートンに入れるかどれが決まる商品Qtyによって。パッキングはカスタマイズすることができる。 | ||||||||
あなたのためのOEM/ODMサービス
LCの男性へのOMCのLCの女性は固定減衰器をSM UPC (1-25dB)およびSM APC (1-25dB)のために利用できる |
ZIONコミュニケーションに専門職R & Dのチームのbecaused OEM/ODMの場合の作成で豊富なexpiriencesがある。 |
•カスタマイズされたロゴ | |||||||
•Label/PE袋/カートンの設計 |
7237015、ZC11FXOODXX | 24F MPOの女性の男性の差込は修理した繊維の光学減衰器(1-20dB)を | ||
7237014、ZC11FXNNDXX | 12F MPOの女性の男性の差込は修理した繊維の光学減衰器(1-20dB)を | ||
7237013、ZC12FXMMDXX | 8F MPOの女性の男性の差込は修理した繊維の光学減衰器(1-20dB)を | ||
7237012、ZC11FXLLDXX | E2000 UPCの男性の差込へのE2000 UPCの女性は修理した繊維の光学減衰器(1-25dB)を | ||
7237011、ZC11FXKKDXX | E2000 APCの男性の差込へのE2000 APCの女性は修理した繊維の光学減衰器(1-25dB)を | ||
7237010、ZC12FXJJDXX | MU UPCの男性の差込へのMU UPCの女性は修理した繊維の光学減衰器(1-25dB)を | ||
7237009、ZC11FXIIDXX | MU APCの男性の差込へのMU APCの女性は修理した繊維の光学減衰器(1-25dB)を | ||
7237008、ZC11FXHHDXX | FC UPCの男性の差込へのFC UPCの女性は修理した繊維の光学減衰器(1-25dB)を | ||
7237007、ZC11FXGGDXX | FC APCの男性の差込へのFC APCの女性は修理した繊維の光学減衰器(1-25dB)を | ||
7237006、ZC11FXFFDXX | ST UPCの男性の差込へのST UPCの女性は修理した繊維の光学減衰器(1-25dB)を |
