HELLOSIGNAL CLASSIC 110 H/110 CH 多導体電源および制御ケーブル

電源および制御ケーブルのカタログを見る

製品の用途

HELLOSIGNAL® 110 H/110 CH は、耐油性と難燃性が向上した低発煙ゼロハロゲン (LSZH) 多心制御および電源ケーブルです。乾燥した状態または湿った状態のすべての電気機器で使用できるように設計されています。このケーブルは耐紫外線性と耐候性を備えており、シールド付きバージョンとシールドなしバージョンの両方が用意されています。

推奨アプリケーション

公共の建物。空港。鉄道駅。遊園地の乗り物。人の安全が懸念される地域

工事内容

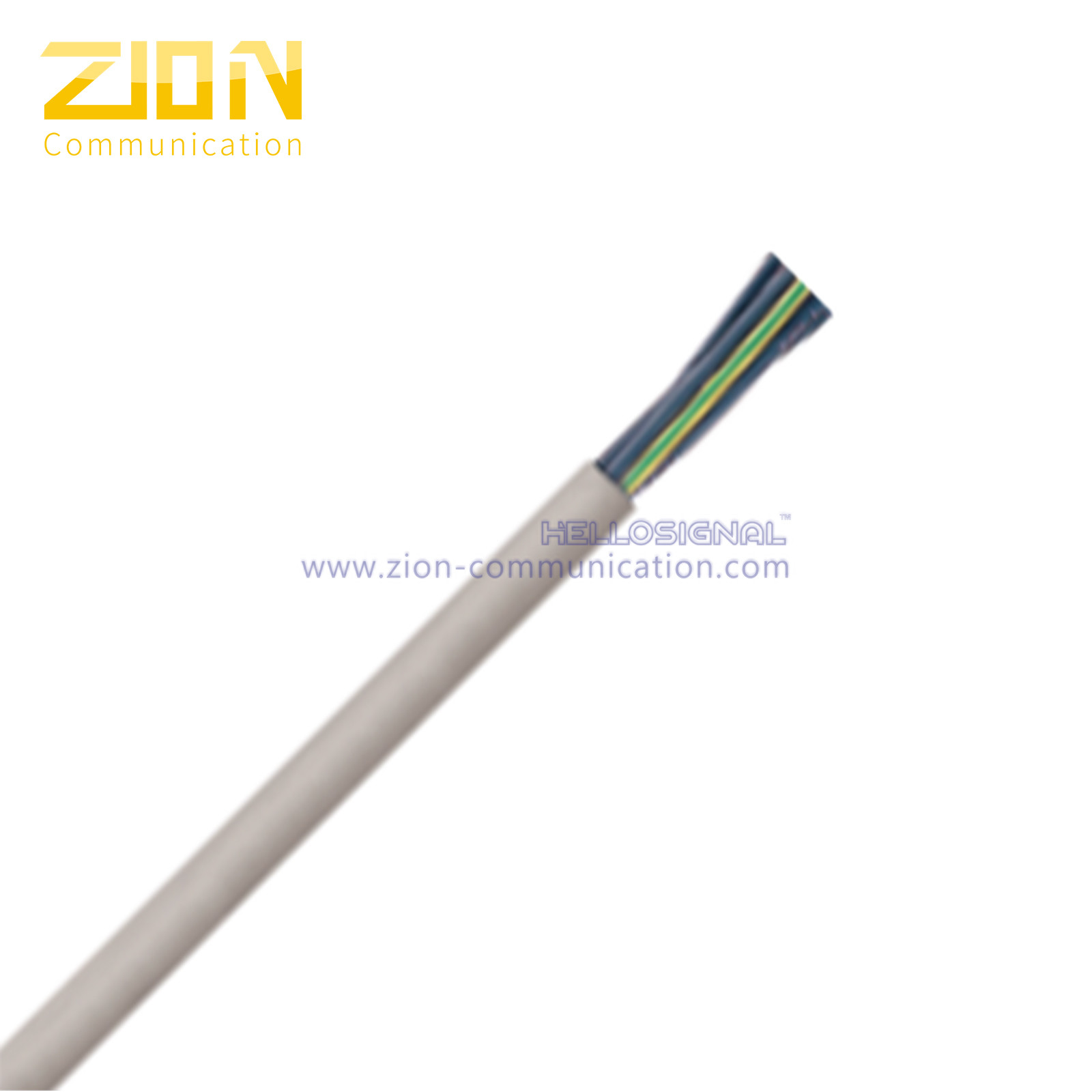

シールドなし構造

導体: 細かく撚られた裸銅
絶縁体: ハロゲンフリー
ジャケット: ハロゲンフリー。グレー

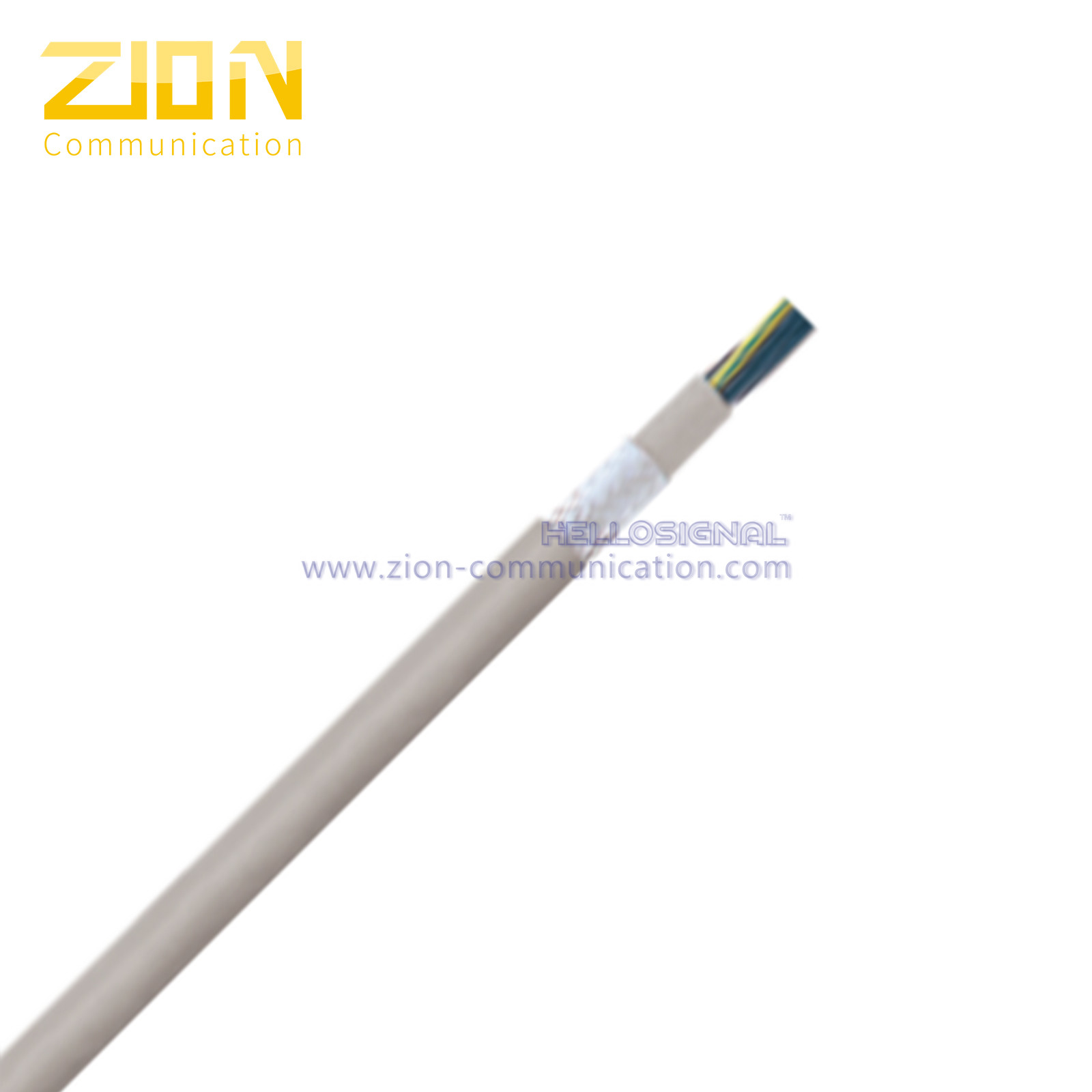

シールド構造

導体: 細かく撚られた裸銅
絶縁体: ハロゲンフリー
シールド: ハロゲンフリーのインナージャケット。錫メッキ銅編組 (被覆率 85%)
ジャケット: ハロゲンフリー。グレー

アプリケーションの利点

低煙、ゼロハロゲン (LSZH)
難燃剤
柔軟性と耐油性に優れています
耐紫外線ジャケット

技術仕様

最小曲げ半径:
シールドなし: 4 x ケーブル直径
シールド付き: 6 x ケーブル直径

温度範囲:
柔軟な使用: -30°C ～ +70°C (UL: +75°C)
定常使用: -40°C ～ +80°C (UL: +75°C)

公称電圧:
UL:600V
U0/U: 300/500V

試験電圧:4000V

導体の撚り線:クラス5細線

カラーコード:黒地に白の数字、緑/黄色の地色

承認と認証

UL: AWM 21089
AWM 75℃、600V
属性: オイル耐性 I/II に合格
NFPA 79
耐日光性
追加: VDE 仕様に基づく
CEおよびRoHS
LS準拠IEC 61034-2に準拠
HF準拠IEC 60754-1に準拠
腐食性（規格準拠） IEC 60754-2に準拠

110H 製品仕様

20 AWG (0.50 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143000	3	0.213	10	33
7143001	4	0.228	13	39
7143002	5	0.248	16	46
7143003	7	0.272	23	58
7143004	12	0.358	39	95

18 AWG (1.00 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143005	3	0.240	19	48
7143006	4	0.260	26	58
7143007	5	0.287	32	70
7143008	7	0.319	45	93
7143009	12	0.421	77	151
7143010	18	0.508	116	220
7143011	25	0.591	161	299

16 AWG (1.50 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143015	3	0.268	29	63
7143016	4	0.291	39	77
7143017	5	0.327	48	95
7143018	7	0.354	68	124
7143019	12	0.480	116	207
7143020	18	0.575	174	302
7143021	25	0.677	242	415

14 AWG (2.50 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143025	3	0.327	48	98
7143026	4	0.354	65	121
7143027	5	0.398	81	149
7143028	7	0.441	113	198
7143029	12	0.594	194	330

12 AWG (4.00 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143030	4	0.425	103	180
7143031	5	0.476	129	220
7143032	7	0.528	181	294

110CH製品仕様

10 AWG (6 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143035	4	0.512	155	263
7143036	5	0.571	194	321
7143037	7	0.630	271	429

8 AWG (10 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143040	4	0.638	258	427

6 AWG (16 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143041	4	0.740	413	625

4 AWG (25 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143042	4	0.925	645	969

2 AWG (35 mm²)

商品番号	導体の数	公称外側 (インチ)	銅の重量 (ポンド/メートルフィート)	約重量 (ポンド/フィート)
7143043	4	1.050	912	1288

注文情報

マーキング：ハローシグナルクラシック 110 H110 CH XXXFT/M

パッケージ：100M/リール、300M/木製スプール

納期：通常、入金を受け取ってから 25 日後

起源の場所:	中国
ブランド名:	Zion communication OR OEM
証明:	CE, RoHS, VDE, UL
モデル番号:	適用範囲が広い制御ケーブル

最小注文数量:	10のKM
パッケージの詳細:	100M/Reelの300M/Woodenスプール
受渡し時間:	25仕事日
支払条件:	T/T、L/C
供給の能力:	1000KM/月
