| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, RoHS, VDE, UL |
| モデル番号: | ネットワーク ケーブルFTP CAT5E+Power |
| 最小注文数量: | 10のKM |
| パッケージの詳細: | 305M、1000FTの木の巻き枠、カートン |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |
| コンダクター: | 24 AWGによって座礁させる裸の銅 | 絶縁材: | HDPE |
|---|---|---|---|
| ワイヤーを流出させて下さい: | 0.40±0.005mm TC | 盾: | Al/Petホイル、ホイルの表面out+Tinned銅のブレード |
| ジャケット1: | ポリ塩化ビニールCM | ||
| ハイライト: | cat5eのネットワーキング ケーブル,屋外のカメラ ケーブル |
||
 |
||||||||

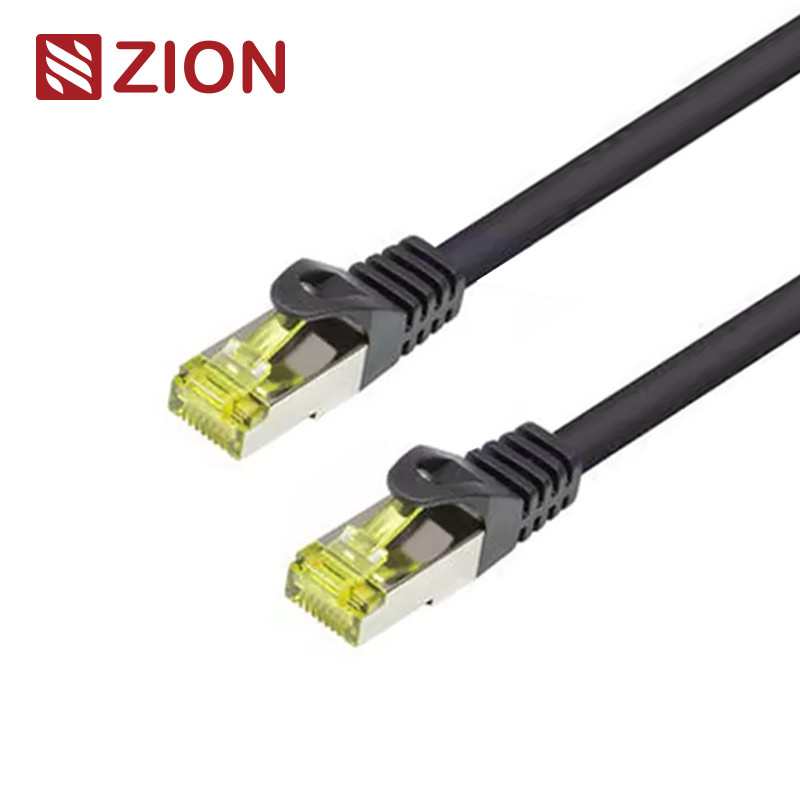

| SF/UTP CAT 5Eは4組のパッチ・コードねじりました | ||||||||
| パッチ・コード | ||||||||
| 第7112523 | ||||||||
| 構造 | ||||||||
| コンダクター: | 24 AWGによって座礁させる裸の銅 | |||||||
| 組: | 4組 | |||||||
| 絶縁材: | HDPE | |||||||
| 絶縁材色: | 青白/青、オレンジ白/オレンジ | |||||||
| 緑白/緑、ブラウン白/ブラウン | ||||||||
| 裂け目のコード: | 綿 | |||||||
| ワイヤーを流出させて下さい | 0.40±0.005mm TC | |||||||
| 全面的な盾 | Al/Petホイル、ホイルの表面out+Tinned銅のブレード | |||||||
| ジャケット: | 6.5±0.2 mmポリ塩化ビニールCM | |||||||
| 電気特徴 | ||||||||
| インピーダンス | 1 - 100MHz 100±15のオーム | |||||||
| 絶縁抵抗 | >5000MΩ*KM | |||||||
| 絶縁耐力 | DC 2500V 2S | |||||||
| Max.Conductor DC 抵抗20の℃ |
9.5 Ohms/100m | |||||||
| Res.不均衡（%） | 最高。2.5 | |||||||
| 地面への組 キャパシタンス不均衡 |
330 pF/100m | |||||||
| 移動Impendance | 最高の10 mOhms/m @100Mhz | |||||||
| 断面 | ||||||||
|
|
||||||||
| 適用 | ||||||||
| •ANSI/TIA-568Bに会うか、または超過するために保証される電気性能 部門5eおよびISO/EICの指定。 |
||||||||
| •単独でテストされ、確認されたintertek （ETL）。 | ||||||||
| •部門5eチャネルの承諾にテストされる第三者。 | ||||||||
| •データ センタの建築条件のための理想。 | ||||||||
| •最大自在性のための座礁させたケーブル。 | ||||||||
| •別のプラグ型と利用できる。 | ||||||||
| •ケーブルの別の色と利用できる。 | ||||||||
| •別の長さと利用できる。 | ||||||||
| パフォーマンス特性 | ||||||||
| 頻度 | RL （最少） | 挿入損失（最高。） | 伝搬遅延（最高。） | 遅れのゆがみ（最高。） | 次に（Min.） | PSNEXT （最少） | ELNEXT （最少） | PSELNEXT （最少） |
| MHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
| 1 | 17.0 | 3.0 | 555.0 | 50.0 | 60.0 | 57.0 | 57.4 | 54.4 |
| 4 | 17.0 | 4.5 | 555.0 | 50.0 | 53.5 | 50.5 | 45.4 | 42.4 |
| 8 | 17.0 | 6.3 | 555.0 | 50.0 | 48.6 | 45.6 | 39.3 | 36.3 |
| 10 | 17.0 | 7.1 | 555.0 | 50.0 | 47.0 | 44.0 | 37.4 | 34.4 |
| 16 | 17.0 | 9.1 | 555.0 | 50.0 | 43.6 | 40.6 | 33.3 | 30.3 |
| 20 | 17.0 | 10.2 | 555.0 | 50.0 | 42.0 | 39.0 | 31.4 | 28.4 |
| 25 | 16.0 | 11.4 | 555.0 | 50.0 | 40.3 | 37.3 | 29.4 | 26.4 |
| 31.25 | 15.1 | 12.9 | 555.0 | 50.0 | 38.7 | 35.7 | 27.5 | 24.5 |
| 62.5 | 12.1 | 18.6 | 555.0 | 50.0 | 33.6 | 30.6 | 21.2 | 18.5 |
| 100 | 10.0 | 24.0 | 555.0 | 50.0 | 30.1 | 27.1 | 17.4 | 14.4 |
| 注:上の伝達性能の岩山100M、テストされる条件の下の20±2℃。 | ||||||||
| 順序情報 | ||||||||
| 印が付いていること | HELLOSIGNAL NO.7112523 SF/UTP CAT 5E 4PR 24AWGポリ塩化ビニールCM パッチ・コードXXX （または顧客の要求ごとに） |
|||||||
| 内部のパッケージ | 305m/Spool、305m/Reel （または顧客の要求ごとに） | |||||||
| 外のパッケージ | 絵の具箱、パレット（または顧客の要求ごとに） | |||||||
| 受渡し時間 | 普通25日はの後の沈殿物を受け取りました。 | |||||||
| ブランド | HELLOSIGNALの®かOEM | |||||||
