| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM or HELLOSIGNAL |
| 証明: | CE, RoHS, CPR,ETL, UL |
| モデル番号: | 7112202-053 |
| 最小注文数量: | 30.5 KM |

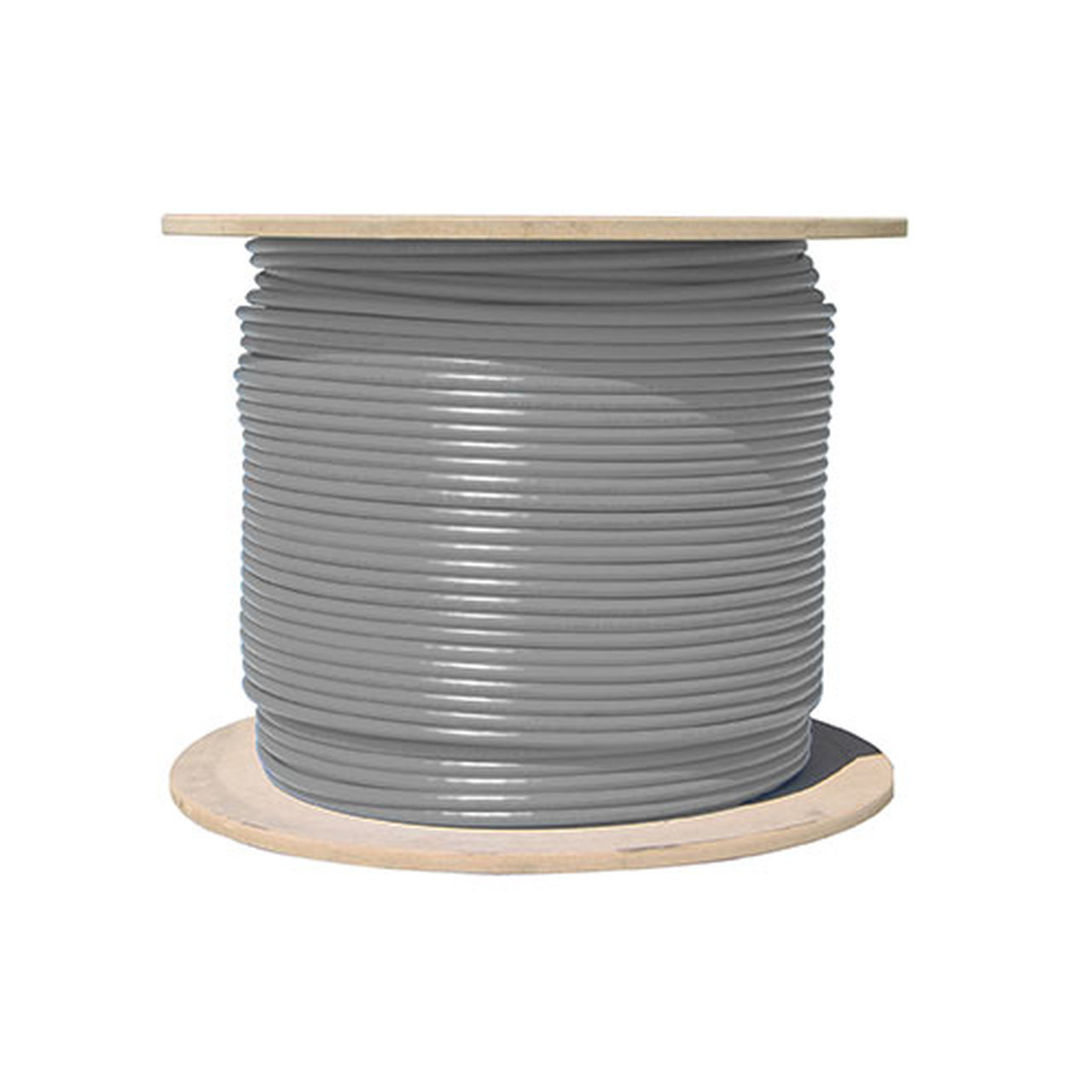

| パッケージの詳細: | 305M/Pull箱、305M/Woodenスプール、500M/Woodenスプール |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |
| 導体: | 固体裸の銅 | 絶縁: | HDPE |
|---|---|---|---|
| ジャケット: | PVC | 色: | グレー/ブルー/イエロー/グリーン/その他 |
| パッケージ: | 305M/プルボックス 500M/木製ドラム | ロゴ: | OEM |
| ハイライト: | 0.53mmの銅のコンダクターCAT6ネットワーク ケーブル,ポリ塩化ビニール ジャケットCAT6ネットワーク ケーブル,CPR CAT6ネットワーク ケーブル |
||

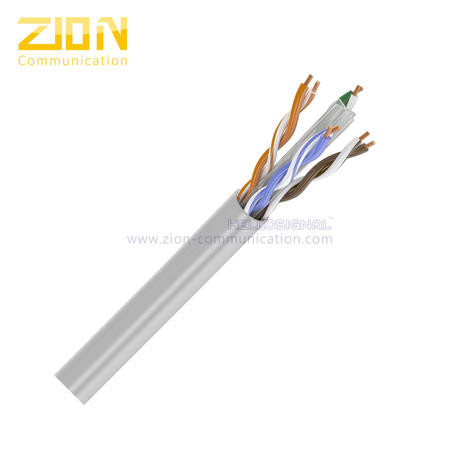

| コンポーネント | 仕様 |
|---|---|
| 導体 | 0.53±0.005mm ソリッド裸銅 |
| ペア | 4ペア |
| 絶縁体 | 1.02±0.05 mm HDPE |
| 絶縁体色 | 青-白/青、オレンジ-白/オレンジ、緑-白/緑、茶色-白/茶色 |
| クロスセクション | 修正ポリエチレン |
| リップコード | 綿または繊維 |
| 外被 | 6.3±0.3 mm PVC |
| パラメータ | 仕様 |
|---|---|
| DC抵抗 | ＜9.38 オーム/100m @20℃ |
| DC抵抗不平衡 | 5% @ 20℃ |
| 相互容量 | 5.6 nF/100m |
| 特性インピーダンス | 1 - 100 MHz: 100±15 オーム 100 - 250 MHz: 100±20 オーム |
| 最大周波数 | 250MHz |
| 容量不平衡 | 330 pF/100m |
| NVP (传送速率) | 63% |
| 遅延スキュー | ≤ 45ns/100m |
| 特性 | 仕様 |
|---|---|
| 引張強度 (最大) | ≥13.5Mpa |
| 曲げ半径 (最小) | ジャケットの8×OD |
| 動作温度 | -20～80 ℃ (-4～167℉) |
| 周波数 (MHz) | RL (最小) dB | 挿入損失 (最大) dB/100m | 伝搬遅延 (最大) ns/100m | 遅延スキュー (最大) ns/100m | NEXT (最小) dB | PS NEXT (最小) dB | ELNEXT (最小) dB/100m | PSELNEXT (最小) dB/100m |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.0 | 570.0 | 45.0 | 74.0 | 72.0 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.0 | 63.0 | 55.7 | 52.7 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.0 | 57.0 | 47.8 | 44.8 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.0 | 54.0 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 55.0 | 53.0 | 41.7 | 38.7 |
| 31.25 | 23.6 | 10.7 | 540.0 | 45.0 | 52.0 | 50.0 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.0 | 45.0 | 31.8 | 28.8 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.7 | 37.7 | 21.7 | 18.7 |
| 250 | 17.3 | 32.8 | 536.0 | 45.0 | 38.0 | 36.0 | 19.8 | 16.8 |
| アイテム | 詳細 |
|---|---|
| マーキング | HELLOSIGNAL NO.7112202-053 U/UTP CAT6 4PR 23AWG PVC ...305M |
| インナーパッケージ | 305m/スプール、305m/リール (またはお客様のご要望に応じて) |
| アウターパッケージ | カラーボックス、パレット (またはお客様のご要望に応じて) |
| 納期 | 通常、デポジット受領後25日 |
| ブランド | HELLOSIGNAL® または OEM |
