| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM or HELLOSIGNAL |
| 証明: | CE, RoHS, CPR,ETL, UL |
| モデル番号: | 7112205 |
| 最小注文数量: | 30.5 KM |
| パッケージの詳細: | 305M/Pull箱、305M/Woodenスプール、500M/Woodenスプール |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |
| 導体: | 固体裸の銅 | 絶縁: | FEP |
|---|---|---|---|
| ジャケット: | プレナムPVC | 色: | 白 |
| パッケージ: | 305M/プルボックス 500M/木製ドラム | ロゴ: | OEM |

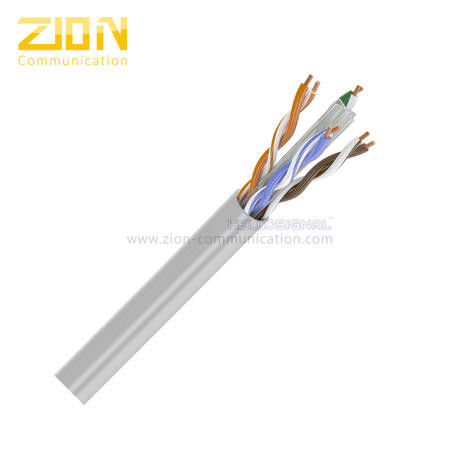

| ハイライト: | FEPの絶縁材ネットワーク ケーブルCAT6,U/UTPネットワーク ケーブルCAT6,充満ジャケット ネットワーク ケーブルCAT6 |
||

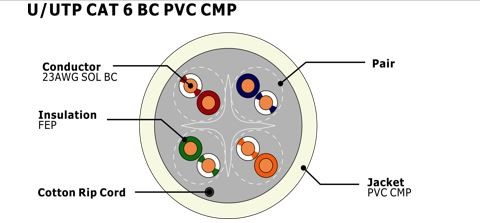

| 導体 | 0.57±0.005mm ソリッド裸銅 |
| ペア | 4ペア |
| 絶縁 | 1.02±0.05 mm FEP |
| 絶縁色 | 青-白/青、オレンジ-白/オレンジ、緑-白/緑、茶色-白/茶色 |
| 断面 | FEPまたはLSZH CROSSWEB |
| リップコード | ケブラー |
| 外被 | 6.0±0.3 mm プレナムPVC |
| DC抵抗 | <9.38 Ohms/100m @20℃ |
| DC抵抗不平衡 | 5% @ 20℃ |
| 相互容量 | 5.6 nF/100m |
| 特性インピーダンス | 1-100 MHz: 100±15 Ohms 100-250 MHz: 100±20 Ohms |
| 最大周波数 | 250MHz |
| 容量不平衡 | 330 pF/100m |
| NVP (伝送速度) | 65% |
| 遅延スキュー | ≤ 45ns/100m |
| 引張強度 (最大) | ≥13.5Mpa |
| 曲げ半径 (最小) | ジャケットの8×OD |
| 動作温度 | -20～80 ℃ |
| 周波数 (MHz) | 減衰 (dB/100m) | NEXT (dB) | ACRF (dB) | PS.NEXT (dB) | PS.ACRF (dB) | RL (dB) | 遅延 (ns/100m) | スキュー (ns/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 | 74.3 | 67.8 | 72.3 | 64.8 | 20.0 | 570 | 45 |
| 4 | 3.8 | 65.3 | 55.8 | 63.3 | 52.8 | 23.0 | 552 | |
| 8 | 5.3 | 60.8 | 49.7 | 58.8 | 46.7 | 24.5 | 547 | |
| 10 | 6.0 | 59.3 | 47.8 | 57.3 | 44.8 | 25.0 | 545 | |
| 16 | 7.6 | 56.2 | 43.7 | 54.2 | 40.7 | 25.0 | 543 | |
| 20 | 8.5 | 54.8 | 41.8 | 52.8 | 38.8 | 25.0 | 542 | |
| 25 | 9.5 | 53.3 | 39.8 | 51.3 | 36.8 | 24.3 | 541 | |
| 31.25 | 10.7 | 51.9 | 37.9 | 49.9 | 34.9 | 23.6 | 540 | |
| 62.5 | 15.4 | 47.4 | 31.9 | 45.4 | 28.9 | 21.5 | 539 | |
| 100 | 19.8 | 44.3 | 27.8 | 42.3 | 24.8 | 20.1 | 538 | |
| 200 | 29.0 | 39.8 | 21.8 | 37.8 | 18.8 | 18.0 | 537 | |
| 250 | 32.8 | 38.3 | 19.8 | 36.3 | 16.8 | 17.3 | 536 |
| マーキング | HELLOSIGNAL NO.7112205 23AWG SOLID CAT-6 250MHZ UTP CMP E****** (UL) C(UL) --ETL VERIFIED TO ANSI/TIA 568C.2 RoHS COMPLIANT *****FT |
| 内装パッケージ | 1000FT/プルボックス (またはお客様のご要望に応じて) |
| 外装パッケージ | カラーボックス、パレット (またはお客様のご要望に応じて) |
| 納期 | 通常、デポジット受領後25日 |
| ブランド | HELLOSIGNAL® または OEM |
