| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM or HELLOSIGNAL |
| 証明: | CE, RoHS, CPR |
| モデル番号: | 7112221 |
| 最小注文数量: | 30.5 KM |
| パッケージの詳細: | 305M/Pull箱、305M/Woodenスプール、500M/Woodenスプール |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |
| 導体: | 固体裸の銅 | 絶縁: | HDPE |
|---|---|---|---|
| ジャケット: | PE | 色: | 黒 |
| パッケージ: | 305M/プルボックス 500M/木製ドラム | ロゴ: | OEM |
| アプリケーション: | 電気通信、ネットワーク、電気通信/CATV、コンピュータ、セキュリティ | シールド: | SF/UTP |

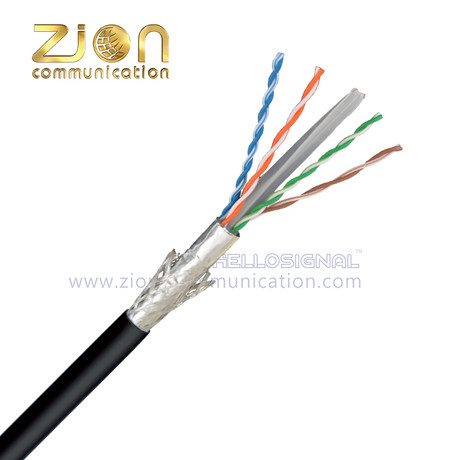

| 製品名: | SF/UTP CAT6、CAT6 250Mhz-500Mhz | ペア: | 4ペア |
| ハイライト: | PEのジャケットの部門6ネットワーク ケーブル,PEのジャケットの部門6のイーサネット ケーブル,屋外CAT6ネットワーク ケーブル |
||

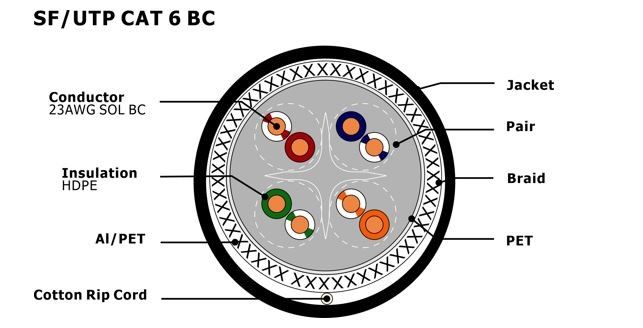

| 導体 | 0.57±0.005mmソリッド裸銅 |
| ペア | 4ペア |
| 絶縁 | 1.18±0.05 mm HDPE |
| 絶縁色 | 青-白/青、オレンジ-白/オレンジ、緑-白/緑、茶色-白/茶色 |
| 断面 | 修正ポリエチレン |
| シールド1 | PETフォイル |
| シールド2 | Al/PETフォイル、フォイル面アウト |
| シールド3 | Al_Mg編組 |
| 外被 | 7.7±0.3 mm UV-PE |
| DC抵抗 | <9.38オーム/100m @20℃ |
| DC抵抗不平衡 | 5% @ 20℃ |
| 相互容量 | 5.6 nF/100m |
| 特性インピーダンス | 1 - 100 MHz: 100±15オーム 100 - 250 MHz: 100±20オーム |
| 最大周波数 | 250MHz |
| 静電容量不平衡 | 330 pF/100m |
| NVP | 63% |
| 遅延スキュー | ≤ 45ns/100m |
| 引張強度（最大） | ≥13.5Mpa |
| 曲げ半径（最小） | ジャケットの8×OD |
| 動作温度 | -20～80℃（-4～167℉） |
| 周波数（MHz） | RL（最小）（dB） | 挿入損失（最大）（dB/100m） | 伝搬遅延（最大）（ns/100m） | 遅延スキュー（最大）（ns/100m） | NEXT（最小）（dB） | PS NEXT（最小）（dB） | ELNEXT（最小）（dB/100m） | PSELNEXT（最小）（dB/100m） |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.0 | 570.0 | 45.0 | 74.0 | 72.0 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.0 | 63.0 | 55.7 | 52.7 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.0 | 57.0 | 47.8 | 44.8 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.0 | 54.0 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 55.0 | 53.0 | 41.7 | 38.7 |
| 31.25 | 23.6 | 10.7 | 540.0 | 45.0 | 52.0 | 50.0 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.0 | 45.0 | 31.8 | 28.8 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.7 | 37.7 | 21.7 | 18.7 |
| 250 | 17.3 | 32.8 | 536.0 | 45.0 | 38.0 | 36.0 | 19.8 | 16.8 |
| マーキング | HELLOSIGNAL NO.7112221 SF/UTP CAT6 4PR 0.57mm銅PEジャケット...305M（1000FT）（またはお客様のご要望に応じて） |

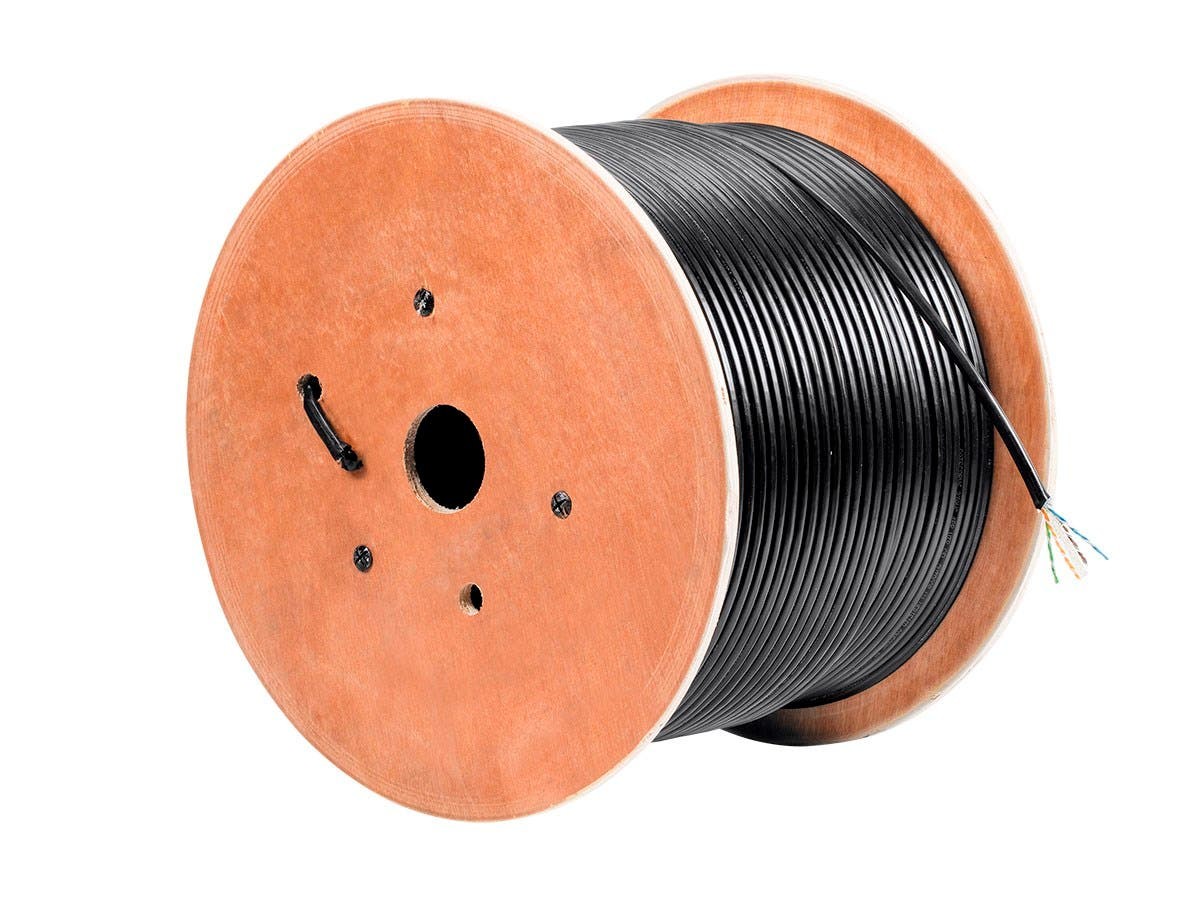

| 内装パッケージ | 305M/木製ドラム、500M/木製スプール（またはお客様のご要望に応じて） |
| 外装パッケージ | カラーボックス、パレット（またはお客様のご要望に応じて） |
| 納期 | 通常、デポジット受領後25日 |
| ブランド | HELLOSIGNAL® またはOEM |
